Manchmal ist es erforderlich irgendwelche Eingaben zu machen. Dieser Blog Beitrag soll zeigen wie man mit dem Touchscreen des ArduiTouch und einem ESP32 eine einfache Eingabetastatur realisieren kann.

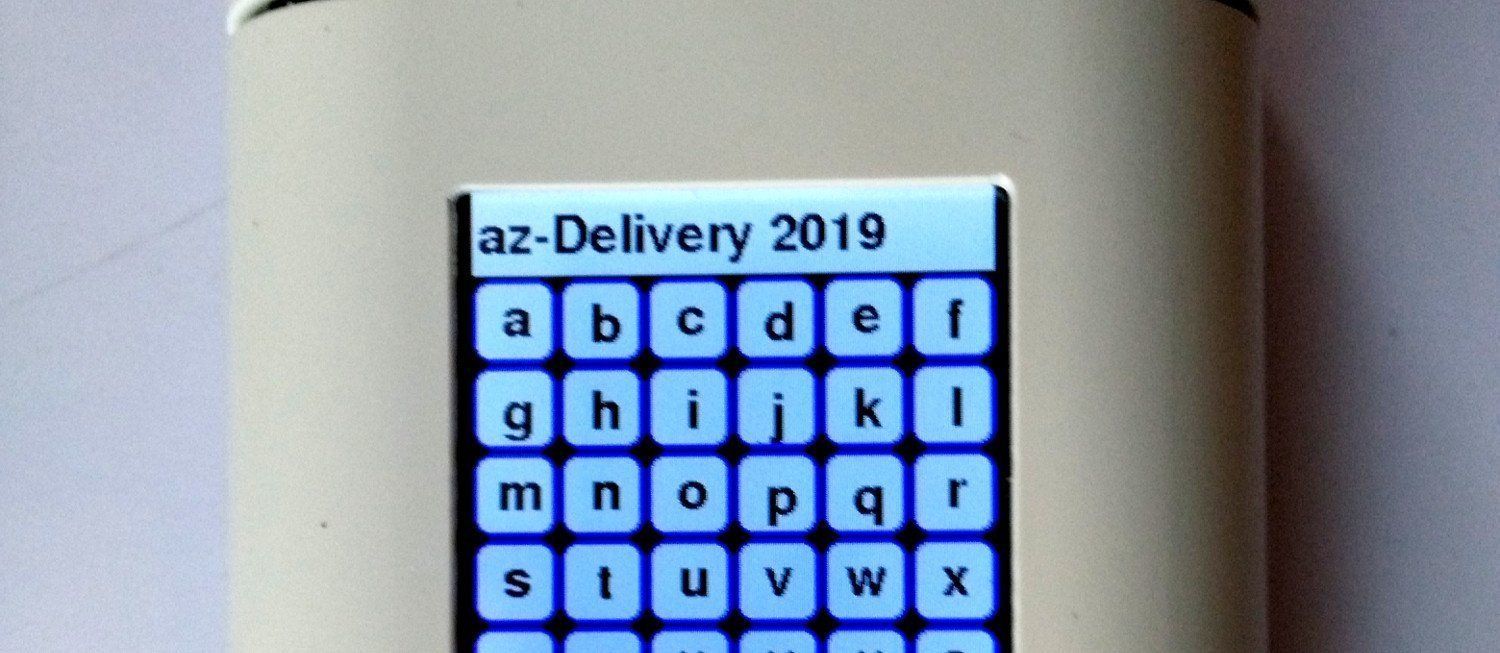

Die Tastatur hat 41 Tasten und drei Ebenen (Kleinbuchstaben, Großbuchstaben sowie Zahlen und Zeichen). Oberhalb der Tasten befindet sich die Eingabezeile. Die unterste Reihe enthält neben der Space-Taste eine Taste zum Umschalten auf Zahlen und Zeichen, eine Taste zum Umschalten zwischen Groß- und Kleinbuchstaben, eine Taste zum Löschen und die Eingabetaste zum Beenden der Eingabe. Diese Tastaturfunktion wird auch ein Bestandteil einer Bibliothek sein, mit der man eine komfortable Grafikoberfläche mit dem TFT-Touchscreen erstellen kann.

Code:

#include <SPI.h>
#include "Adafruit_GFX.h" // Grafik Bibliothek
#include "Adafruit_ILI9341.h" //Display Treiber
#include <XPT2046_Touchscreen.h> //Touchscreen Treiber
#include "KbdBold12pt7b.h"  //erweiterte Schrift mit deutschen Umlauten und
                           //speziellen Tasten-Icons zur Bedienung


#define _debug 1 //Schaltet Meldungen am seriellen Monitor ein bzw. aus

//Pins für das Display und den Touchscreen
#define TFT_CS   5
#define TFT_DC   4
#define TFT_MOSI 23
#define TFT_CLK  18
#define TFT_RST  22
#define TFT_MISO 19
#define TFT_LED  15


#define HAVE_TOUCHPAD
#define TOUCH_CS 14
#define TOUCH_IRQ 2


// Parameter für den Touchscreen
#define MINPRESSURE 10
#define MAXPRESSURE 2000
#define TS_MINX 370
#define TS_MINY 470
#define TS_MAXX 3700
#define TS_MAXY 3600

//Farbdefinition
#define ILI9341_LIGHT_GRAY 0B1101011010011010

//Instanzen für Display und Touch-Screen
Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);
XPT2046_Touchscreen touch(TOUCH_CS, TOUCH_IRQ);

/*
 * Tastaturbelegung
 * Ebene 0 = Kleinbuchstaben
 * Ebene 1 = Großbuchstaben
 * Ebene 2 = Zahlen und Zeichen
 *
 * Der spezielle Zeichensatz enthält folgende extra Zeichen:
 * 0x18 24  Pfeil nach rechts
 * 0x19 25  Pfeil nach links
 * 0x1A 26  Pfeil nach oben
 * 0x1B 27  Gefüllter Pfeil nach oben
 * 0x1C 28  Eingabetaste
 * 0x1D 29  Umschaltung Buchstaben
 * 0x1E 30  Umschaltung Ziffern
 * 0x1F 31  Löschtaste
 * und am oberen Ende
 * 0x7F 127 Ä
 * 0x80 128 Ö
 * 0x81 129 Ü
 * 0x82 130 ä
 * 0x83 131 ö
 * 0x84 132 ü
 * 0x85 133 ß
 * 0x86 134 °
 */
const char keys[3][42] = {
  {'a','b','c','d','e','f',
   'g','h','i','j','k','l',
   'm','n','o','p','q','r',
   's','t','u','v','w','x',
   'y','z',130,131,132,133,
   ',','.','-','_','/','@',
   30,26,' ',' ',31,28},
  {'A','B','C','D','E','F',
   'G','H','I','J','K','L',
   'M','N','O','P','Q','R',
   'S','T','U','V','W','X',
   'Y','Z',127,128,129,133,
   ',','.','-','_','/','@',
   30,27,' ',' ',31,28},
  {'0','1','2','3','4','5',
   '6','7','8','9',';',':',
   '!','?','#',34,39,92,
   '(','[','{','}',']',')',
   '+','*','=','$','%','@',
   '|',134,'^','&','<','>',
   29,26,' ',' ',31,28}
};

//Globale variablen
uint8_t level = 0; //aktuelle Ebene
bool clicked = false; //Berührung erkannt
bool kb; //Flag wenn Tastatur aktiv ist
String text = ""; //Eingabetext
TS_Point p; //Punktstruktur für Touchscreen

void setup() {
  #ifdef _debug
  Serial.begin(115200);
  #endif
  pinMode(TFT_LED, OUTPUT);
  digitalWrite(TFT_LED, HIGH);    // Display Beleuchtung ein
  //Display und Touchscrteen starten
  tft.begin();
  touch.begin();
  #ifdef _debug
  Serial.print("tftx ="); Serial.print(tft.width()); Serial.print(" tfty ="); Serial.println(tft.height());
  #endif
  //Keyboard ausgeben
  draw_screen();
  kb = true;

}



void loop() {
  uint8_t r,c,index;
  char ch;
  //Touchscreen abfragen gibt true zurück wenn der Schirm berührt wird
  //die globale Variable p enthält die Position
  if (kb && Touch_Event()) {
    if (!clicked) {
      //wir haben noch keine Berührung erkannt
      //also ermitteln wir die berührte Taste
      if (p.x>40) { //nur unterhalb der Eingabezeile
        //wir ermitteln die Zeile und Spalte der Taste
        r = (p.x-40) / 40;
        c = (p.y) / 40;
        //Berechnung des Index in das Tastatur Array
        index = r*6+c;
        //Wert der berührten Taste
        ch = keys[level][index];
        if (ch > 31) {
          // größer 31 = gültiges Zeichen
          // wir hängen es an den Eingabetext an
          text = text + ch; //und geben den neuen Text aus
          draw_text();
        } else {
          //eine Steuertaste wurde berührt
          switch (ch) {
            case 26: level = 1; //Auf Großbuchstaben
              draw_screen();
              break;
            case 27: level = 0; //Von Groß- auf Kleinbuchstaben
              draw_screen();
              break;
            case 29: level = 0; //Von Ziggern auf Kleinbuchstaben
              draw_screen();
              break;
            case 30: level = 2; //Auf Ziffern
              draw_screen();
              break;
            case 31: text.remove(text.length()-1); //Letztes Zeichen löschen
              draw_text();
              break;
            case 28: draw_result(text); //Eingabe beenden
              break;

          }
        }

      }
      clicked = true; //clicked wird auf true gesetzt damit bei längerer Berührung
                      //die Taste nur einmal ausgelöst wird
    }
  } else {
    clicked = false; //Die Berührung wurde beendet wir sind bereit für die nächste Taste
  }

}

//Touchscreen wird abgefragt die globale Variable p erhält die Position
//der Rückgabewert ist true wenn der Touchscreen berührt wird.
//Achtung auf Grund der Bildschirmausrichtung sind x und y vertauscht!
bool Touch_Event() {
  p = touch.getPoint();
  delay(1);
  p.x = map(p.x, TS_MINX, TS_MAXX, 0, 320);
  p.y = map(p.y, TS_MINY, TS_MAXY, 240, 0);
  if (p.z > MINPRESSURE) return true;
  return false;
}

//Ende der Eingabe Bildschirm löschen und Eingabetext anzeigen
void draw_result( String res) {
  kb = false;
  #ifdef _debug
    //Ausgabe des Eingabetexts auf den seriellen Monitor
    //Umlaute müssen nach UTF8 gewandelt werden
    Serial.println(fromKeyboard(res));
  #endif
  tft.fillScreen(ILI9341_BLACK);
  tft.setTextColor(ILI9341_WHITE, ILI9341_BLUE);
  tft.setCursor(3,160);
  tft.print(res);
}

//Eingabetext neu anzeigen
void draw_text() {
  uint16_t w,h;
  int16_t x1,y1;
  //wir müssen zuerst den alten Text am Display löschen
  tft.getTextBounds(text, 0, 0, &x1, &y1, &w, &h);
  tft.fillRect(1,1,238,38,ILI9341_LIGHT_GRAY);
  tft.setCursor(3,28);
  //neuen Text ausgeben
  tft.print(text);
  //blauen Kursor ausgeben
  if (text.length() > 0) {
    tft.fillRect(7+w,10,3,20,ILI9341_BLUE);
  } else {
    tft.fillRect(7,10,3,20,ILI9341_BLUE);
  }

}

//Tastatur anzeigen
void draw_screen() {
  uint8_t ix = 0;
  uint16_t w,h;
  int16_t x1,y1;
  char tmp[2];
  //Display löschen und Eingabetext anzeigen
  tft.fillScreen(ILI9341_BLACK);
  tft.setTextColor(ILI9341_BLACK, ILI9341_LIGHT_GRAY);
  tft.setFont(&KbdBold12pt7b);
  draw_text();

  for (uint8_t i = 1; i<8; i++) {
    for (uint8_t j = 0; j<6; j++) {
      if ((i==7) && ((j==2) || (j == 3))) {
        if (j==2) {
          //Sonderfall für die Spacetaste
          tft.fillRoundRect(j*40+1,i*40+1,78,38,9,ILI9341_LIGHT_GRAY);
          tft.drawRoundRect(j*40+1,i*40+1,78,38,9,ILI9341_BLUE);
          tft.drawRoundRect(j*40+2,i*40+2,76,36,7,ILI9341_BLUE);
        }
      } else {
        // normale Tasten anzeigen
        tft.fillRoundRect(j*40+1,i*40+1,38,38,9,ILI9341_LIGHT_GRAY);
        tft.drawRoundRect(j*40+1,i*40+1,38,38,9,ILI9341_BLUE);
        tft.drawRoundRect(j*40+2,i*40+2,36,36,7,ILI9341_BLUE);
        //Tastenwert zentriert anzeigen
        ix = (i-1)*6+j;
        if (ix < 42) {
          tmp[0] = keys[level][ix];
          tmp[1] = 0;
          tft.getTextBounds(tmp, 0, 0, &x1, &y1, &w, &h);
          tft.setCursor(j*40+20-w/2,i*40+20+h/2);
          tft.print(tmp);
        }
      }

    }
  }
}

//Einen UTF8 String auf 8-Bit Keyboardcode wandeln
String toKeyboard(String text) {
  String res = "";
  uint8_t i = 0;
  char c;
  while (i<text.length()) {
    c=text[i];
    if (c==195) { //UTF8 Zeichen Umlaute
      i++;
      switch (text[i]) {
        case 164: c=130; break;
        case 182: c=130; break;
        case 188: c=130; break;
        case 159: c=133; break;
        case 132: c=127; break;
        case 150: c=128; break;
        case 156: c=129; break;
        default: c=0;
      }
    } else if (c == 194) { //UTF8 Zeichen Grad Symbol
      i++;
      if (text[i] == 176) c=134; else c=0;
    } else if (c > 128) { //normale Zeichen bleiben unverändert
      c=0;
    }
    if (c>0) res.concat(c);
    i++;
  }
  return res;
}

//Eingabetext von8-Bit Keyboardcode nach UTF8 wandeln
String fromKeyboard(String text) {
  String res = "";
  char c;
  for (uint8_t i=0; i<text.length(); i++) {
    c = text[i];
    if (c > 126){ //wir haben Sonderzeichen
      if (c==134) {
        res.concat("°");
      } else {
        switch (c) {
          case 130: res.concat("ä"); break;
          case 131: res.concat("ö"); break;
          case 132: res.concat("ü"); break;
          case 133: res.concat("ß"); break;
          case 127: res.concat("Ä"); break;
          case 128: res.concat("Ö"); break;
          case 129: res.concat("Ü"); break;
        }
      }
    } else { //normales Zeichen
      res.concat(c);
    }
  }
  return res;
}
Der Code ist ausführlich kommentiert. Er sollte eine Basis für eigene Experimente darstellen.

Und hier noch der Font:
Einfach als KbdBold12pt7b.h Datei in den selben Ordner wie den Sketch abspeichern.



const uint8_t KbdBold12pt7bBitmaps[] PROGMEM = {
  0x10, 0x03, 0x00, 0x70, 0x0F, 0xFF, 0xFF, 0xF7, 0x00, 0x30, 0x01, 0x00,
  0x00, 0x80, 0x0C, 0x00, 0xEF, 0xFF, 0xFF, 0xF0, 0x0E, 0x00, 0xC0, 0x08,
  0x02, 0x00, 0x38, 0x03, 0x60, 0x31, 0x83, 0x06, 0x30, 0x1B, 0x00, 0x7F,
  0x1F, 0xF8, 0xF8, 0xC6, 0x06, 0x30, 0x31, 0x81, 0x8C, 0x0C, 0x60, 0x63,
  0x03, 0xF8, 0x1F, 0xC0, 0x00, 0x02, 0x00, 0x38, 0x03, 0xE0, 0x3F, 0x83,
  0xFE, 0x3F, 0xFB, 0xFF, 0xFF, 0xFF, 0xFF, 0xF8, 0xFE, 0x07, 0xF0, 0x3F,
  0x81, 0xFC, 0x0F, 0xE0, 0x7F, 0x03, 0xF8, 0x1F, 0xC0, 0x00, 0x00, 0x06,
  0x00, 0x0C, 0x00, 0x18, 0x00, 0x30, 0x00, 0x62, 0x00, 0xCC, 0x01, 0xB8,
  0x03, 0xFF, 0xFF, 0xFF, 0xFD, 0xC0, 0x01, 0x80, 0x01, 0x00, 0x00, 0x10,
  0xE0, 0x87, 0x1E, 0x38, 0xE3, 0x6D, 0x94, 0x6D, 0xB6, 0xCD, 0xB6, 0xD9,
  0xB6, 0x1B, 0x36, 0xC6, 0x37, 0x98, 0xC6, 0xE3, 0x18, 0xDC, 0x63, 0xFB,
  0xCC, 0x7F, 0x6D, 0x8C, 0x6D, 0xB1, 0x8D, 0xB6, 0xF1, 0xB6, 0xDE, 0x36,
  0xDB, 0xC6, 0xF1, 0xD8, 0xDC, 0x10, 0x00, 0x30, 0x22, 0x3C, 0x33, 0xB3,
  0x3B, 0x79, 0xBD, 0xBC, 0xDE, 0xD8, 0x63, 0x0C, 0x31, 0x86, 0x18, 0xC3,
  0x18, 0x63, 0x18, 0x31, 0x8C, 0x19, 0x86, 0x0C, 0xC3, 0x06, 0xC1, 0x83,
  0x60, 0x01, 0xB0, 0x00, 0xD8, 0x30, 0x6F, 0x98, 0x37, 0xC0, 0x07, 0xFF,
  0xC3, 0xFF, 0xF1, 0x80, 0x0C, 0xC6, 0x33, 0x60, 0xD8, 0xF0, 0x1C, 0x3C,
  0x07, 0x0D, 0x83, 0x63, 0x31, 0x8C, 0xC6, 0x00, 0x30, 0xFF, 0xFC, 0x1F,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0x76, 0x66, 0x60, 0xFF, 0xF0, 0xF3, 0xFC,
  0xFF, 0x3F, 0xCF, 0x61, 0x98, 0x60, 0x0E, 0x70, 0x73, 0x83, 0x18, 0xFF,
  0xF7, 0xFF, 0xBF, 0xFC, 0x73, 0x83, 0x18, 0x18, 0xC7, 0xFF, 0xBF, 0xFD,
  0xFF, 0xE3, 0x18, 0x39, 0xC1, 0xCE, 0x0E, 0x70, 0x02, 0x00, 0x7E, 0x0F,
  0xF8, 0x7F, 0xE7, 0xAF, 0xB9, 0x3D, 0xC8, 0x0F, 0x40, 0x3F, 0x00, 0xFF,
  0x00, 0xFC, 0x05, 0xFF, 0x27, 0xF9, 0x3F, 0xEB, 0xEF, 0xFE, 0x3F, 0xE0,
  0x7C, 0x00, 0x80, 0x04, 0x00, 0x3C, 0x06, 0x0F, 0xC1, 0x81, 0xFC, 0x30,
  0x73, 0x8C, 0x0C, 0x31, 0x81, 0xCE, 0x60, 0x1F, 0xCC, 0x03, 0xF3, 0x00,
  0x3C, 0x67, 0x80, 0x19, 0xF8, 0x02, 0x7F, 0x80, 0xCE, 0x70, 0x11, 0x86,
  0x06, 0x39, 0xC1, 0x87, 0xF8, 0x30, 0x7E, 0x0C, 0x07, 0x80, 0x07, 0x80,
  0x1F, 0xC0, 0x3F, 0xE0, 0x3C, 0xE0, 0x3C, 0xE0, 0x3E, 0xE0, 0x0F, 0xC0,
  0x07, 0x00, 0x3F, 0x8C, 0x7F, 0xCC, 0xF1, 0xFC, 0xF0, 0xF8, 0xF0, 0x78,
  0xF8, 0xF8, 0x7F, 0xFC, 0x3F, 0xDE, 0x1F, 0x8E, 0xFF, 0xFF, 0x66, 0x0C,
  0x73, 0x8E, 0x71, 0xC7, 0x38, 0xE3, 0x8E, 0x38, 0xE3, 0x8E, 0x1C, 0x71,
  0xC3, 0x8E, 0x18, 0x70, 0xC3, 0x87, 0x1C, 0x38, 0xE3, 0x87, 0x1C, 0x71,
  0xC7, 0x1C, 0x71, 0xCE, 0x38, 0xE7, 0x1C, 0x63, 0x80, 0x10, 0x23, 0x5F,
  0xF3, 0x87, 0x1B, 0x14, 0x0E, 0x01, 0xC0, 0x38, 0x07, 0x0F, 0xFF, 0xFF,
  0xFF, 0xF8, 0x70, 0x0E, 0x01, 0xC0, 0x38, 0x00, 0xFF, 0xF3, 0x36, 0xC0,
  0xFF, 0xFF, 0xC0, 0xFF, 0xF0, 0x0C, 0x30, 0x86, 0x18, 0x61, 0x0C, 0x30,
  0xC2, 0x18, 0x61, 0x84, 0x30, 0xC0, 0x1F, 0x83, 0xFC, 0x7F, 0xE7, 0x9E,
  0xF0, 0xFF, 0x0F, 0xF0, 0xFF, 0x0F, 0xF0, 0xFF, 0x0F, 0xF0, 0xFF, 0x0F,
  0xF0, 0xF7, 0x9E, 0x7F, 0xE3, 0xFC, 0x0F, 0x00, 0x06, 0x1C, 0x7F, 0xFF,
  0xE3, 0xC7, 0x8F, 0x1E, 0x3C, 0x78, 0xF1, 0xE3, 0xC7, 0x8F, 0x1E, 0x1F,
  0x83, 0xFC, 0x7F, 0xEF, 0x9F, 0xF0, 0xFF, 0x0F, 0x00, 0xF0, 0x0F, 0x01,
  0xE0, 0x3C, 0x0F, 0x81, 0xE0, 0x3C, 0x03, 0x80, 0x7F, 0xF7, 0xFF, 0x7F,
  0xF0, 0x1F, 0x07, 0xFC, 0xFF, 0xEF, 0x1E, 0xF1, 0xE0, 0x1E, 0x03, 0xC0,
  0x78, 0x07, 0xC0, 0x1E, 0x00, 0xF0, 0x0F, 0xF0, 0xFF, 0x1F, 0x7F, 0xE7,
  0xFC, 0x1F, 0x80, 0x03, 0xC0, 0xF8, 0x1F, 0x07, 0xE1, 0xBC, 0x27, 0x8C,
  0xF3, 0x1E, 0x63, 0xD8, 0x7B, 0xFF, 0xFF, 0xFF, 0xFE, 0x07, 0x80, 0xF0,
  0x1E, 0x03, 0xC0, 0x3F, 0xE7, 0xFE, 0x7F, 0xE7, 0x00, 0x60, 0x06, 0xF8,
  0x7F, 0xCF, 0xFE, 0xF1, 0xF0, 0x0F, 0x00, 0xF0, 0x0F, 0x00, 0xFE, 0x1E,
  0xFF, 0xE7, 0xFC, 0x3F, 0x00, 0x0F, 0x83, 0xFC, 0x7F, 0xE7, 0x9F, 0xF0,
  0x0F, 0x78, 0xFF, 0xCF, 0xFE, 0xF9, 0xFF, 0x0F, 0xF0, 0xFF, 0x0F, 0xF0,
  0xF7, 0x9F, 0x7F, 0xE3, 0xFC, 0x0F, 0x80, 0xFF, 0xFF, 0xFF, 0xFF, 0x80,
  0xE0, 0x1C, 0x07, 0x01, 0xE0, 0x38, 0x0F, 0x01, 0xC0, 0x78, 0x0F, 0x01,
  0xE0, 0x38, 0x0F, 0x01, 0xE0, 0x3C, 0x00, 0x0F, 0x03, 0xFC, 0x7F, 0xC7,
  0x9E, 0x70, 0xE7, 0x0E, 0x39, 0xC1, 0xF8, 0x3F, 0xC7, 0x9E, 0xF0, 0xFF,
  0x0F, 0xF0, 0xFF, 0x9F, 0x7F, 0xE3, 0xFC, 0x1F, 0x80, 0x1F, 0x03, 0xFC,
  0x7F, 0xEF, 0x9E, 0xF0, 0xEF, 0x0F, 0xF0, 0xFF, 0x0F, 0xF9, 0xF7, 0xFF,
  0x3F, 0xF1, 0xEF, 0x00, 0xEF, 0x1E, 0x7F, 0xE7, 0xFC, 0x1F, 0x00, 0xFF,
  0xF0, 0x00, 0x00, 0x0F, 0xFF, 0xFF, 0xF0, 0x00, 0x00, 0x0F, 0xFF, 0x11,
  0x6C, 0x00, 0x10, 0x07, 0x03, 0xF1, 0xFC, 0x7E, 0x0F, 0x80, 0xE0, 0x0F,
  0xC0, 0x3F, 0x80, 0x7F, 0x00, 0xF0, 0x03, 0xFF, 0xFF, 0xFF, 0xFF, 0xF0,
  0x00, 0x00, 0x00, 0x00, 0xFF, 0xFF, 0xFF, 0xFF, 0xF0, 0x00, 0x0E, 0x00,
  0xFC, 0x07, 0xF0, 0x0F, 0xE0, 0x1F, 0x00, 0xF0, 0x7F, 0x1F, 0x8F, 0xE0,
  0xF0, 0x08, 0x00, 0x1F, 0x07, 0xFC, 0x7F, 0xEF, 0x9F, 0xF0, 0xFF, 0x0F,
  0x00, 0xF0, 0x0F, 0x01, 0xE0, 0x3C, 0x07, 0x80, 0xF0, 0x0E, 0x00, 0xE0,
  0x00, 0x00, 0xF0, 0x0F, 0x00, 0xF0, 0x00, 0xFE, 0x00, 0x1F, 0xFC, 0x03,
  0xC0, 0xF0, 0x38, 0x01, 0xC3, 0x80, 0x07, 0x18, 0x3D, 0x99, 0x87, 0xEC,
  0x6C, 0x71, 0xC3, 0xC3, 0x06, 0x1E, 0x18, 0x30, 0xF1, 0x81, 0x87, 0x8C,
  0x18, 0x7C, 0x60, 0xC3, 0x63, 0x8E, 0x3B, 0x8F, 0xDF, 0x8C, 0x3C, 0xF0,
  0x70, 0x00, 0x01, 0xC0, 0x00, 0x07, 0x80, 0x80, 0x1F, 0xFE, 0x00, 0x1F,
  0xC0, 0x00, 0x03, 0xE0, 0x03, 0xE0, 0x03, 0xE0, 0x07, 0xF0, 0x07, 0xF0,
  0x07, 0x70, 0x0F, 0x78, 0x0E, 0x78, 0x0E, 0x38, 0x1E, 0x3C, 0x1C, 0x3C,
  0x3F, 0xFC, 0x3F, 0xFE, 0x3F, 0xFE, 0x78, 0x0E, 0x78, 0x0F, 0x70, 0x0F,
  0xF0, 0x07, 0xFF, 0xC3, 0xFF, 0xCF, 0xFF, 0x3C, 0x3E, 0xF0, 0x7B, 0xC1,
  0xEF, 0x0F, 0xBF, 0xFC, 0xFF, 0xE3, 0xFF, 0xCF, 0x07, 0xBC, 0x0F, 0xF0,
  0x3F, 0xC0, 0xFF, 0x07, 0xFF, 0xFE, 0xFF, 0xFB, 0xFF, 0x80, 0x07, 0xE0,
  0x1F, 0xF8, 0x3F, 0xFC, 0x7C, 0x3E, 0x78, 0x1F, 0xF8, 0x0F, 0xF0, 0x00,
  0xF0, 0x00, 0xF0, 0x00, 0xF0, 0x00, 0xF0, 0x00, 0xF0, 0x00, 0xF8, 0x0F,
  0x78, 0x1F, 0x7C, 0x3E, 0x3F, 0xFE, 0x1F, 0xFC, 0x07, 0xF0, 0xFF, 0xE1,
  0xFF, 0xE3, 0xFF, 0xE7, 0x83, 0xEF, 0x03, 0xDE, 0x07, 0xFC, 0x07, 0xF8,
  0x0F, 0xF0, 0x1F, 0xE0, 0x3F, 0xC0, 0x7F, 0x80, 0xFF, 0x03, 0xFE, 0x07,
  0xBC, 0x1F, 0x7F, 0xFC, 0xFF, 0xF1, 0xFF, 0x80, 0xFF, 0xF7, 0xFF, 0xBF,
  0xFD, 0xE0, 0x0F, 0x00, 0x78, 0x03, 0xC0, 0x1F, 0xFC, 0xFF, 0xE7, 0xFF,
  0x3C, 0x01, 0xE0, 0x0F, 0x00, 0x78, 0x03, 0xC0, 0x1F, 0xFF, 0xFF, 0xFF,
  0xFF, 0xC0, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0x00, 0xF0, 0x0F, 0x00, 0xF0,
  0x0F, 0xFE, 0xFF, 0xEF, 0xFE, 0xF0, 0x0F, 0x00, 0xF0, 0x0F, 0x00, 0xF0,
  0x0F, 0x00, 0xF0, 0x0F, 0x00, 0x03, 0xF0, 0x0F, 0xFC, 0x3F, 0xFE, 0x3E,
  0x1F, 0x78, 0x07, 0x78, 0x00, 0xF0, 0x00, 0xF0, 0x00, 0xF0, 0x7F, 0xF0,
  0x7F, 0xF0, 0x7F, 0xF0, 0x07, 0x78, 0x07, 0x7C, 0x0F, 0x3E, 0x1F, 0x3F,
  0xFB, 0x0F, 0xFB, 0x03, 0xE3, 0xF0, 0x3F, 0xC0, 0xFF, 0x03, 0xFC, 0x0F,
  0xF0, 0x3F, 0xC0, 0xFF, 0x03, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0x03,
  0xFC, 0x0F, 0xF0, 0x3F, 0xC0, 0xFF, 0x03, 0xFC, 0x0F, 0xF0, 0x3F, 0xC0,
  0xF0, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0x01, 0xE0,
  0x3C, 0x07, 0x80, 0xF0, 0x1E, 0x03, 0xC0, 0x78, 0x0F, 0x01, 0xE0, 0x3C,
  0x07, 0xF8, 0xFF, 0x1F, 0xE3, 0xFC, 0x7B, 0xFE, 0x7F, 0xC3, 0xE0, 0xF0,
  0x3E, 0xF0, 0x3C, 0xF0, 0x78, 0xF0, 0xF0, 0xF1, 0xE0, 0xF3, 0xC0, 0xF7,
  0x80, 0xFF, 0x00, 0xFF, 0x80, 0xFF, 0x80, 0xFB, 0xC0, 0xF1, 0xE0, 0xF0,
  0xF0, 0xF0, 0xF0, 0xF0, 0x78, 0xF0, 0x3C, 0xF0, 0x3E, 0xF0, 0x1E, 0xF0,
  0x1E, 0x03, 0xC0, 0x78, 0x0F, 0x01, 0xE0, 0x3C, 0x07, 0x80, 0xF0, 0x1E,
  0x03, 0xC0, 0x78, 0x0F, 0x01, 0xE0, 0x3C, 0x07, 0xFF, 0xFF, 0xFF, 0xFC,
  0xF8, 0x1F, 0xFE, 0x0F, 0xFF, 0x0F, 0xFF, 0x87, 0xFF, 0xC3, 0xFF, 0xE1,
  0xFF, 0xF9, 0xFF, 0xFC, 0xEF, 0xFE, 0x77, 0xFB, 0x3B, 0xFD, 0xDD, 0xFE,
  0xFC, 0xFF, 0x7E, 0x7F, 0x9F, 0x3F, 0xCF, 0x9F, 0xE7, 0x8F, 0xF3, 0xC7,
  0xF8, 0xE3, 0xC0, 0xF0, 0x1F, 0xF0, 0x3F, 0xF0, 0x7F, 0xE0, 0xFF, 0xE1,
  0xFF, 0xC3, 0xFD, 0xC7, 0xFB, 0x8F, 0xF3, 0x9F, 0xE7, 0x3F, 0xC7, 0x7F,
  0x8F, 0xFF, 0x0F, 0xFE, 0x1F, 0xFC, 0x1F, 0xF8, 0x1F, 0xF0, 0x3F, 0xE0,
  0x3C, 0x03, 0xE0, 0x0F, 0xFC, 0x0F, 0xFF, 0x87, 0xC7, 0xC7, 0x80, 0xF3,
  0xC0, 0x7B, 0xC0, 0x1F, 0xE0, 0x0F, 0xF0, 0x07, 0xF8, 0x03, 0xFC, 0x01,
  0xFE, 0x00, 0xF7, 0x80, 0xF3, 0xC0, 0x78, 0xF0, 0xF8, 0x7F, 0xFC, 0x1F,
  0xFC, 0x03, 0xF8, 0x00, 0xFF, 0xE3, 0xFF, 0xEF, 0xFF, 0xBC, 0x1F, 0xF0,
  0x3F, 0xC0, 0xFF, 0x03, 0xFC, 0x1F, 0xFF, 0xFB, 0xFF, 0xCF, 0xFE, 0x3C,
  0x00, 0xF0, 0x03, 0xC0, 0x0F, 0x00, 0x3C, 0x00, 0xF0, 0x03, 0xC0, 0x00,
  0x03, 0xE0, 0x0F, 0xFC, 0x0F, 0xFF, 0x87, 0xC7, 0xC7, 0x80, 0xF3, 0xC0,
  0x7B, 0xC0, 0x1F, 0xE0, 0x0F, 0xF0, 0x07, 0xF8, 0x03, 0xFC, 0x01, 0xFE,
  0x04, 0xF7, 0x87, 0xF3, 0xC3, 0xF8, 0xF0, 0xF8, 0x7F, 0xFC, 0x1F, 0xFF,
  0x83, 0xF1, 0x80, 0x00, 0x00, 0xFF, 0xF8, 0xFF, 0xFC, 0xFF, 0xFC, 0xF0,
  0x3E, 0xF0, 0x1E, 0xF0, 0x1E, 0xF0, 0x1E, 0xF0, 0x3C, 0xFF, 0xF8, 0xFF,
  0xF0, 0xFF, 0xF8, 0xF0, 0x3C, 0xF0, 0x3C, 0xF0, 0x3C, 0xF0, 0x3C, 0xF0,
  0x3C, 0xF0, 0x3C, 0xF0, 0x1F, 0x0F, 0xC0, 0x7F, 0xE1, 0xFF, 0xE7, 0xC3,
  0xEF, 0x03, 0xDE, 0x00, 0x3C, 0x00, 0x7F, 0x00, 0x7F, 0xF0, 0x3F, 0xF8,
  0x0F, 0xF8, 0x01, 0xF0, 0x01, 0xFE, 0x03, 0xDE, 0x0F, 0xBF, 0xFE, 0x3F,
  0xF8, 0x1F, 0xC0, 0xFF, 0xFF, 0xFF, 0xFF, 0xF0, 0xF0, 0x0F, 0x00, 0xF0,
  0x0F, 0x00, 0xF0, 0x0F, 0x00, 0xF0, 0x0F, 0x00, 0xF0, 0x0F, 0x00, 0xF0,
  0x0F, 0x00, 0xF0, 0x0F, 0x00, 0xF0, 0xF0, 0x3F, 0xC0, 0xFF, 0x03, 0xFC,
  0x0F, 0xF0, 0x3F, 0xC0, 0xFF, 0x03, 0xFC, 0x0F, 0xF0, 0x3F, 0xC0, 0xFF,
  0x03, 0xFC, 0x0F, 0xF0, 0x3F, 0xC0, 0xF7, 0x87, 0x9F, 0xFE, 0x3F, 0xF0,
  0x3F, 0x00, 0x70, 0x0E, 0xF0, 0x3D, 0xE0, 0x79, 0xC0, 0xE3, 0x81, 0xC7,
  0x87, 0x87, 0x0E, 0x0E, 0x1C, 0x1E, 0x78, 0x1C, 0xE0, 0x39, 0xC0, 0x73,
  0x80, 0x7E, 0x00, 0xFC, 0x01, 0xF8, 0x01, 0xE0, 0x03, 0xC0, 0x07, 0x80,
  0x70, 0x38, 0x1C, 0xE0, 0xF0, 0x79, 0xE1, 0xF0, 0xF3, 0xC3, 0xE1, 0xE3,
  0x87, 0xC3, 0x87, 0x0F, 0x87, 0x0E, 0x3B, 0x9E, 0x1E, 0x77, 0x38, 0x1C,
  0xEE, 0x70, 0x39, 0xCC, 0xE0, 0x73, 0x99, 0xC0, 0x6E, 0x3F, 0x00, 0xFC,
  0x7E, 0x01, 0xF8, 0xFC, 0x03, 0xF0, 0xF8, 0x03, 0xE1, 0xE0, 0x07, 0x83,
  0xC0, 0x0F, 0x07, 0x80, 0xF0, 0x3C, 0xF0, 0xF9, 0xE1, 0xE1, 0xE7, 0x83,
  0xCF, 0x03, 0xFC, 0x03, 0xF0, 0x07, 0xE0, 0x07, 0x80, 0x0F, 0x00, 0x3F,
  0x00, 0xFF, 0x01, 0xFE, 0x07, 0x9E, 0x0F, 0x1E, 0x3C, 0x3C, 0xF8, 0x3D,
  0xE0, 0x78, 0xF0, 0x1E, 0x78, 0x1E, 0x78, 0x3C, 0x3C, 0x3C, 0x3C, 0x78,
  0x1E, 0x78, 0x0E, 0x70, 0x0F, 0xF0, 0x07, 0xE0, 0x07, 0xE0, 0x03, 0xC0,
  0x03, 0xC0, 0x03, 0xC0, 0x03, 0xC0, 0x03, 0xC0, 0x03, 0xC0, 0x03, 0xC0,
  0x03, 0xC0, 0xFF, 0xFF, 0xFF, 0xFF, 0xFE, 0x01, 0xF0, 0x0F, 0x00, 0xF0,
  0x0F, 0x00, 0xF8, 0x07, 0x80, 0x78, 0x07, 0x80, 0x7C, 0x03, 0xC0, 0x3C,
  0x03, 0xC0, 0x1F, 0xFF, 0xFF, 0xFF, 0xFF, 0xC0, 0xFF, 0xFF, 0xFC, 0xF3,
  0xCF, 0x3C, 0xF3, 0xCF, 0x3C, 0xF3, 0xCF, 0x3C, 0xF3, 0xCF, 0x3C, 0xFF,
  0xFF, 0xC0, 0xC1, 0x81, 0x03, 0x06, 0x04, 0x0C, 0x18, 0x10, 0x30, 0x60,
  0x40, 0xC1, 0x81, 0x03, 0x06, 0xFF, 0xFF, 0xCF, 0x3C, 0xF3, 0xCF, 0x3C,
  0xF3, 0xCF, 0x3C, 0xF3, 0xCF, 0x3C, 0xF3, 0xCF, 0xFF, 0xFF, 0xC0, 0x0F,
  0x00, 0xF0, 0x0F, 0x01, 0xF8, 0x1B, 0x83, 0x9C, 0x39, 0xC3, 0x0C, 0x70,
  0xE7, 0x0E, 0xE0, 0x70, 0xFF, 0xFF, 0xFF, 0xFC, 0xE6, 0x30, 0x1F, 0x83,
  0xFF, 0x1F, 0xFD, 0xE1, 0xE0, 0x0F, 0x03, 0xF9, 0xFF, 0xDF, 0x1E, 0xF0,
  0xF7, 0x8F, 0xBF, 0xFC, 0xFF, 0xE3, 0xCF, 0x80, 0xF0, 0x07, 0x80, 0x3C,
  0x01, 0xE0, 0x0F, 0x00, 0x7B, 0xC3, 0xFF, 0x9F, 0xFE, 0xF8, 0xF7, 0x83,
  0xFC, 0x1F, 0xE0, 0xFF, 0x07, 0xF8, 0x3F, 0xE3, 0xDF, 0xFE, 0xFF, 0xE7,
  0xBE, 0x00, 0x0F, 0x83, 0xFE, 0x7F, 0xF7, 0x8F, 0xF0, 0x7F, 0x00, 0xF0,
  0x0F, 0x00, 0xF0, 0x77, 0x8F, 0x7F, 0xF3, 0xFE, 0x0F, 0x80, 0x00, 0x78,
  0x03, 0xC0, 0x1E, 0x00, 0xF0, 0x07, 0x8F, 0xBC, 0xFF, 0xEF, 0xFF, 0x78,
  0xFF, 0x83, 0xFC, 0x1F, 0xE0, 0xFF, 0x07, 0xF8, 0x3D, 0xE3, 0xEF, 0xFF,
  0x3F, 0xF8, 0xFB, 0xC0, 0x1F, 0x81, 0xFE, 0x1F, 0xF9, 0xF1, 0xCF, 0x07,
  0x7F, 0xFB, 0xFF, 0xDE, 0x00, 0xF0, 0x03, 0xC3, 0x9F, 0xFC, 0x7F, 0xC0,
  0xF8, 0x00, 0x3E, 0xFD, 0xFB, 0xC7, 0x9F, 0xBF, 0x3C, 0x78, 0xF1, 0xE3,
  0xC7, 0x8F, 0x1E, 0x3C, 0x78, 0xF0, 0x1E, 0x79, 0xFB, 0xDF, 0xFE, 0xF1,
  0xFF, 0x07, 0xF8, 0x3F, 0xC1, 0xFE, 0x0F, 0xF0, 0x7F, 0xC7, 0xDF, 0xFE,
  0x7F, 0xF1, 0xF7, 0x80, 0x3C, 0x01, 0xFF, 0x1E, 0x7F, 0xF0, 0xFE, 0x00,
  0xF0, 0x0F, 0x00, 0xF0, 0x0F, 0x00, 0xF0, 0x0F, 0x7C, 0xFF, 0xEF, 0xFF,
  0xF9, 0xFF, 0x0F, 0xF0, 0xFF, 0x0F, 0xF0, 0xFF, 0x0F, 0xF0, 0xFF, 0x0F,
  0xF0, 0xFF, 0x0F, 0xFF, 0xF0, 0x0F, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0x3C, 0xF3, 0xC0, 0x00, 0xF3, 0xCF, 0x3C, 0xF3, 0xCF, 0x3C, 0xF3, 0xCF,
  0x3C, 0xF3, 0xCF, 0xFF, 0xFF, 0x80, 0xF0, 0x0F, 0x00, 0xF0, 0x0F, 0x00,
  0xF0, 0x0F, 0x0F, 0xF1, 0xEF, 0x3C, 0xF7, 0x8F, 0xF0, 0xFF, 0x0F, 0xF8,
  0xFF, 0x8F, 0x3C, 0xF1, 0xCF, 0x1E, 0xF0, 0xEF, 0x0F, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xF7, 0x8F, 0x9F, 0xFB, 0xFB, 0xFF,
  0xFF, 0xFC, 0xF8, 0xFF, 0x1E, 0x1F, 0xE3, 0xC3, 0xFC, 0x78, 0x7F, 0x8F,
  0x0F, 0xF1, 0xE1, 0xFE, 0x3C, 0x3F, 0xC7, 0x87, 0xF8, 0xF0, 0xFF, 0x1E,
  0x1E, 0xF7, 0xCF, 0xFE, 0xFF, 0xFF, 0x9F, 0xF0, 0xFF, 0x0F, 0xF0, 0xFF,
  0x0F, 0xF0, 0xFF, 0x0F, 0xF0, 0xFF, 0x0F, 0xF0, 0xF0, 0x0F, 0x81, 0xFF,
  0x1F, 0xFC, 0xF1, 0xEF, 0x07, 0xF8, 0x3F, 0xC1, 0xFE, 0x0F, 0xF0, 0x7B,
  0xC7, 0x9F, 0xFC, 0x7F, 0xC0, 0xF8, 0x00, 0xF7, 0xC7, 0xFF, 0x3F, 0xFD,
  0xF1, 0xEF, 0x07, 0xF8, 0x3F, 0xC1, 0xFE, 0x0F, 0xF0, 0x7F, 0xC7, 0xBF,
  0xFD, 0xFF, 0xCF, 0x78, 0x78, 0x03, 0xC0, 0x1E, 0x00, 0xF0, 0x07, 0x80,
  0x00, 0x0F, 0x79, 0xFF, 0xDF, 0xFE, 0xF1, 0xFF, 0x07, 0xF8, 0x3F, 0xC1,
  0xFE, 0x0F, 0xF0, 0x7B, 0xC7, 0xDF, 0xFE, 0x7F, 0xF1, 0xF7, 0x80, 0x3C,
  0x01, 0xE0, 0x0F, 0x00, 0x78, 0x03, 0xC0, 0xF3, 0xF7, 0xFF, 0xF8, 0xF0,
  0xF0, 0xF0, 0xF0, 0xF0, 0xF0, 0xF0, 0xF0, 0xF0, 0x1F, 0x87, 0xFC, 0xFF,
  0xEF, 0x0F, 0xF8, 0x0F, 0xF0, 0x7F, 0xE0, 0xFF, 0x01, 0xFF, 0x0F, 0xFF,
  0xE7, 0xFE, 0x1F, 0x80, 0x79, 0xE7, 0xBF, 0xFD, 0xE7, 0x9E, 0x79, 0xE7,
  0x9E, 0x7D, 0xF3, 0xC0, 0xF0, 0xFF, 0x0F, 0xF0, 0xFF, 0x0F, 0xF0, 0xFF,
  0x0F, 0xF0, 0xFF, 0x0F, 0xF0, 0xFF, 0x1F, 0xFF, 0xF7, 0xFF, 0x3E, 0xF0,
  0xF0, 0x7B, 0x83, 0x9E, 0x1C, 0xF1, 0xE3, 0x8E, 0x1C, 0x70, 0x77, 0x83,
  0xB8, 0x1D, 0xC0, 0x7E, 0x03, 0xE0, 0x1F, 0x00, 0x70, 0x00, 0xF0, 0xE1,
  0xDC, 0x78, 0x77, 0x1F, 0x3D, 0xE7, 0xCF, 0x79, 0xB3, 0x8E, 0x6C, 0xE3,
  0xBB, 0x38, 0xEE, 0xFC, 0x1F, 0x3F, 0x07, 0xC7, 0xC1, 0xF1, 0xF0, 0x7C,
  0x78, 0x0E, 0x1E, 0x00, 0x78, 0xF3, 0xC7, 0x8F, 0x78, 0x3B, 0x81, 0xFC,
  0x07, 0xC0, 0x1E, 0x01, 0xF0, 0x1F, 0xC0, 0xEF, 0x0F, 0x78, 0xF1, 0xE7,
  0x87, 0x00, 0xF0, 0x7B, 0x83, 0x9E, 0x1C, 0x71, 0xE3, 0x8E, 0x1E, 0x70,
  0x73, 0x83, 0xB8, 0x1F, 0xC0, 0x7E, 0x03, 0xE0, 0x0F, 0x00, 0x70, 0x03,
  0x80, 0x3C, 0x07, 0xC0, 0x3E, 0x01, 0xE0, 0x00, 0xFF, 0xFF, 0xFF, 0xFC,
  0x0F, 0x07, 0x83, 0xC1, 0xE0, 0xF0, 0x78, 0x3C, 0x0F, 0xFF, 0xFF, 0xFF,
  0xC0, 0x1C, 0xF3, 0xCE, 0x38, 0xE3, 0x8E, 0x38, 0xE3, 0xBC, 0xF0, 0xE3,
  0x8E, 0x38, 0xE3, 0x8E, 0x3C, 0xF1, 0xC0, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xF0, 0xE3, 0x8F, 0x1C, 0x71, 0xC7, 0x1C, 0x71, 0xC7, 0x0F, 0x3D, 0xC7,
  0x1C, 0x71, 0xC7, 0x1C, 0xF3, 0xCE, 0x00, 0x78, 0x0F, 0xE0, 0xCF, 0x30,
  0x7F, 0x01, 0xE0, 0x61, 0xC6, 0xF1, 0xCF, 0xF1, 0xCF, 0x63, 0xE6, 0x03,
  0xE0, 0x07, 0x60, 0x0F, 0x78, 0x0E, 0x78, 0x0E, 0x38, 0x1E, 0x3C, 0x1C,
  0x3C, 0x3F, 0xFC, 0x3F, 0xFE, 0x3F, 0xFE, 0x78, 0x0E, 0x78, 0x0F, 0x70,
  0x0F, 0xF0, 0x07, 0x60, 0x03, 0x78, 0x03, 0xFC, 0x01, 0xEC, 0x7C, 0x61,
  0xFF, 0x81, 0xFF, 0xF0, 0xF8, 0xF8, 0xF0, 0x1E, 0x78, 0x0F, 0x78, 0x03,
  0xFC, 0x01, 0xFE, 0x00, 0xF7, 0x80, 0xF3, 0xC0, 0x78, 0xF0, 0xF8, 0x7F,
  0xFC, 0x1F, 0xFC, 0x03, 0xF8, 0x00, 0x60, 0x1B, 0xC0, 0xFF, 0x03, 0xD8,
  0x06, 0x00, 0x03, 0xC0, 0xFF, 0x03, 0xFC, 0x0F, 0xF0, 0x3F, 0xC0, 0xFF,
  0x03, 0xFC, 0x0F, 0xF0, 0x3F, 0xC0, 0xF7, 0x87, 0x9F, 0xFE, 0x3F, 0xF0,
  0x3F, 0x00, 0x60, 0x67, 0x87, 0xBC, 0x3C, 0xC0, 0xC0, 0x00, 0x0F, 0xC1,
  0xFF, 0x8F, 0xFE, 0xF0, 0xF0, 0x07, 0x81, 0xFC, 0xFF, 0xEF, 0x8F, 0x78,
  0x7B, 0xC7, 0xDF, 0xFE, 0x7F, 0xF1, 0xE7, 0xC0, 0x60, 0x37, 0x83, 0xFC,
  0x1E, 0xC0, 0x60, 0x00, 0x07, 0xC0, 0xFF, 0x8F, 0xFE, 0x78, 0xF7, 0x83,
  0xFC, 0x1F, 0xE0, 0xFF, 0x07, 0xF8, 0x3D, 0xE3, 0xCF, 0xFE, 0x3F, 0xE0,
  0x7C, 0x00, 0x60, 0x6F, 0x0F, 0xF0, 0xF6, 0x06, 0x00, 0x00, 0x00, 0xF0,
  0xFF, 0x0F, 0xF0, 0xFF, 0x0F, 0xF0, 0xFF, 0x0F, 0xF0, 0xFF, 0x0F, 0xF1,
  0xFF, 0xFF, 0x7F, 0xF3, 0xEF, 0x3F, 0x07, 0xFC, 0xFF, 0xEF, 0x1E, 0xF1,
  0xEF, 0x1E, 0xF3, 0xCF, 0x78, 0xF7, 0xCF, 0x1E, 0xF0, 0xFF, 0x0F, 0xF0,
  0xFF, 0x1F, 0xF7, 0xEF, 0x7C, 0xF7, 0x80, 0x3C, 0x7E, 0xE7, 0xC3, 0xC3,
  0xE7, 0x7E, 0x3C, 0x00, 0x00, 0x00, 0x00, 0x00
};

const GFXglyph KbdBold12pt7bGlyphs[] PROGMEM = {
  {     0,  12,   8,  13,    0,  -11 }   // ''
 ,{    12,  12,   8,  13,    0,  -11 }   // ''
 ,{    24,  13,  17,  14,    0,  -16 }   // ''
 ,{    53,  13,  17,  14,    0,  -16 }   // ''
 ,{    82,  15,  13,  16,    0,  -14 }   // ''
 ,{   107,  19,  18,  20,    0,  -17 }   // ''
 ,{   151,  17,  18,  18,    0,  -17 }   // ''
 ,{   190,  18,  12,  19,    0,  -14 }   // ''
 ,{   217,   0,   0,   7,    0,    1 }   // ' '
 ,{   217,   4,  17,   8,    3,  -16 }   // '!'
 ,{   226,  10,   6,  11,    1,  -17 }   // '"'
 ,{   234,  13,  16,  13,    0,  -15 }   // '#'
 ,{   260,  13,  20,  13,    0,  -17 }   // '$'
 ,{   293,  19,  17,  21,    1,  -16 }   // '%'
 ,{   334,  16,  17,  17,    1,  -16 }   // '&'
 ,{   368,   4,   6,   6,    1,  -17 }   // '''
 ,{   371,   6,  22,   8,    1,  -17 }   // '('
 ,{   388,   6,  22,   8,    1,  -17 }   // ')'
 ,{   405,   7,   8,   9,    1,  -17 }   // '*'
 ,{   412,  11,  11,  14,    2,  -10 }   // '+'
 ,{   428,   4,   7,   6,    1,   -2 }   // ','
 ,{   432,   6,   3,   8,    1,   -7 }   // '-'
 ,{   435,   4,   3,   6,    1,   -2 }   // '.'
 ,{   437,   6,  17,   7,    0,  -16 }   // '/'
 ,{   450,  12,  17,  13,    1,  -16 }   // '0'
 ,{   476,   7,  17,  14,    3,  -16 }   // '1'
 ,{   491,  12,  17,  13,    1,  -16 }   // '2'
 ,{   517,  12,  17,  13,    1,  -16 }   // '3'
 ,{   543,  11,  17,  13,    1,  -16 }   // '4'
 ,{   567,  12,  17,  13,    1,  -16 }   // '5'
 ,{   593,  12,  17,  13,    1,  -16 }   // '6'
 ,{   619,  11,  17,  13,    1,  -16 }   // '7'
 ,{   643,  12,  17,  13,    1,  -16 }   // '8'
 ,{   669,  12,  17,  13,    1,  -16 }   // '9'
 ,{   695,   4,  12,   6,    1,  -11 }   // ':'
 ,{   701,   4,  16,   6,    1,  -11 }   // ';'
 ,{   709,  12,  12,  14,    1,  -11 }   // '<'
 ,{   727,  12,   9,  14,    1,   -9 }   // '='
 ,{   741,  12,  12,  14,    1,  -11 }   // '>'
 ,{   759,  12,  18,  15,    2,  -17 }   // '?'
 ,{   786,  21,  21,  23,    1,  -17 }   // '@'
 ,{   842,  16,  18,  17,    0,  -17 }   // 'A'
 ,{   878,  14,  18,  17,    2,  -17 }   // 'B'
 ,{   910,  16,  18,  17,    1,  -17 }   // 'C'
 ,{   946,  15,  18,  17,    2,  -17 }   // 'D'
 ,{   980,  13,  18,  16,    2,  -17 }   // 'E'
 ,{  1010,  12,  18,  15,    2,  -17 }   // 'F'
 ,{  1037,  16,  18,  18,    1,  -17 }   // 'G'
 ,{  1073,  14,  18,  18,    2,  -17 }   // 'H'
 ,{  1105,   4,  18,   7,    2,  -17 }   // 'I'
 ,{  1114,  11,  18,  14,    1,  -17 }   // 'J'
 ,{  1139,  16,  18,  17,    2,  -17 }   // 'K'
 ,{  1175,  11,  18,  15,    2,  -17 }   // 'L'
 ,{  1200,  17,  18,  21,    2,  -17 }   // 'M'
 ,{  1239,  15,  18,  18,    2,  -17 }   // 'N'
 ,{  1273,  17,  18,  19,    1,  -17 }   // 'O'
 ,{  1312,  14,  18,  16,    2,  -17 }   // 'P'
 ,{  1344,  17,  19,  19,    1,  -17 }   // 'Q'
 ,{  1385,  16,  18,  17,    2,  -17 }   // 'R'
 ,{  1421,  15,  18,  16,    1,  -17 }   // 'S'
 ,{  1455,  12,  18,  15,    2,  -17 }   // 'T'
 ,{  1482,  14,  18,  18,    2,  -17 }   // 'U'
 ,{  1514,  15,  18,  16,    0,  -17 }   // 'V'
 ,{  1548,  23,  18,  23,    0,  -17 }   // 'W'
 ,{  1600,  15,  18,  16,    1,  -17 }   // 'X'
 ,{  1634,  16,  18,  15,    0,  -17 }   // 'Y'
 ,{  1670,  13,  18,  15,    1,  -17 }   // 'Z'
 ,{  1700,   6,  23,   8,    2,  -17 }   // '['
 ,{  1718,   7,  17,   7,    0,  -16 }   // '\'
 ,{  1733,   6,  23,   8,    0,  -17 }   // ']'
 ,{  1751,  12,  11,  14,    1,  -16 }   // '^'
 ,{  1768,  15,   2,  13,   -1,    4 }   // '_'
 ,{  1772,   4,   3,   6,    0,  -17 }   // '`'
 ,{  1774,  13,  13,  14,    1,  -12 }   // 'a'
 ,{  1796,  13,  18,  15,    2,  -17 }   // 'b'
 ,{  1826,  12,  13,  13,    1,  -12 }   // 'c'
 ,{  1846,  13,  18,  15,    1,  -17 }   // 'd'
 ,{  1876,  13,  13,  14,    1,  -12 }   // 'e'
 ,{  1898,   7,  18,   8,    1,  -17 }   // 'f'
 ,{  1914,  13,  18,  15,    1,  -12 }   // 'g'
 ,{  1944,  12,  18,  14,    2,  -17 }   // 'h'
 ,{  1971,   4,  18,   7,    2,  -17 }   // 'i'
 ,{  1980,   6,  23,   7,    0,  -17 }   // 'j'
 ,{  1998,  12,  18,  14,    2,  -17 }   // 'k'
 ,{  2025,   4,  18,   6,    2,  -17 }   // 'l'
 ,{  2034,  19,  13,  21,    2,  -12 }   // 'm'
 ,{  2065,  12,  13,  15,    2,  -12 }   // 'n'
 ,{  2085,  13,  13,  15,    1,  -12 }   // 'o'
 ,{  2107,  13,  18,  15,    2,  -12 }   // 'p'
 ,{  2137,  13,  18,  15,    1,  -12 }   // 'q'
 ,{  2167,   8,  13,   9,    2,  -12 }   // 'r'
 ,{  2180,  12,  13,  13,    1,  -12 }   // 's'
 ,{  2200,   6,  15,   8,    1,  -14 }   // 't'
 ,{  2212,  12,  13,  15,    2,  -12 }   // 'u'
 ,{  2232,  13,  13,  13,    0,  -12 }   // 'v'
 ,{  2254,  18,  13,  19,    0,  -12 }   // 'w'
 ,{  2284,  13,  13,  13,    0,  -12 }   // 'x'
 ,{  2306,  13,  18,  13,    0,  -12 }   // 'y'
 ,{  2336,  10,  13,  12,    1,  -12 }   // 'z'
 ,{  2353,   6,  23,   9,    1,  -17 }   // '{'
 ,{  2371,   2,  22,   7,    2,  -17 }   // '|'
 ,{  2377,   6,  23,   9,    3,  -17 }   // '}'
 ,{  2395,  12,   5,  12,    0,   -7 }   // '~'
 ,{  2403,  16,  18,  17,    0,  -17 }   // ''
 ,{  2439,  17,  18,  19,    1,  -17 }   // '€'
 ,{  2478,  14,  18,  18,    2,  -17 }   // ''
 ,{  2510,  13,  18,  14,    1,  -17 }   // '‚'
 ,{  2540,  13,  18,  15,    1,  -17 }   // 'ƒ'
 ,{  2570,  12,  18,  15,    2,  -17 }   // '„'
 ,{  2597,  12,  17,  13,    1,  -16 }   // '…'
 ,{  2623,   8,  13,  12,    2,  -17 }   // '†'
};

const GFXfont KbdBold12pt7b PROGMEM = {
  (uint8_t  *)KbdBold12pt7bBitmaps,
  (GFXglyph *)KbdBold12pt7bGlyphs,
  0x18, 0x86, 29 };

// Approx. 2858 bytes



Happy Coding.

DisplaysEsp-32Projekte für anfängerSmart home

8 Kommentare

Rüdiger Schwarz

Rüdiger Schwarz

Hallo
habe den Touchscreen jetzt als eigeständige Tastaur geändert
Info: RSW 01_2022

/ COM 9600

Benutze Seriellen Ausgang am ESP32 = PIN 5(RX)/PIN 4(TX)
so ändere folgende Zeilen.***RSW***

(Teil 1)
Void loop
case 28: draw_result(text);//Eingabe beenden
text.remove(0);
//setup();
draw_screen(); //Eingabe beenden
kb = true; //* RSW *
delay (300); //* RSW *
break;
************************************************************

(Teil 2) kompl. ersetzten

//Ende der Eingabe Bildschirm löschen und Eingabetext anzeigen
void draw_result( String res) {
kb = false;
#ifdef debug
//Ausgabe des Eingabetexts auf den seriellen Monitor
//Umlaute müssen nach UTF8 gewandelt werden
Serial.println(fromKeyboard(res));
delay (100);
draw_screen();
//wir müssen zuerst den alten Text am Display löschen
tft.fillRect(1, 1, 238, 38, ILI9341_LIGHT
GRAY);
tft.setCursor(3, 28);
delay (500);
#endif
*****************************************************************
zum testen geht auch der USB am ESP32 und er Software Arduino

Siggi

Siggi

Hallo Gerald,
danke für Dein Beispiel, es hat mir sehr geholfen.
Mein AZ-Touch mit 2,8" ist vom Dezember 2021, TFT mit gelber Stiftleiste.

Damit Sketch richtig funktioniert, musste ich folgende Änderungen vornehmen:
//Instanzen für Display und Touch-Screen
//XPT2046_Touchscreen touch(TOUCH_CS, TOUCH_IRQ);
XPT2046_Touchscreen touch(TOUCH_CS); // TOUCH_IRQ entfernt

Bei: void setup()
digitalWrite(TFT_LED, LOW); // Display Beleuchtung ein

Bei: bool Touch_Event() {
// p.x = map(p.x, TS_MINX, TS_MAXX, 0, 320);
// p.y = map(p.y, TS_MINY, TS_MAXY, 240, 0);
p.x = map(p.x, TS_MINX, TS_MAXX, 320, 0); // 320 und 0 getauscht
p.y = map(p.y, TS_MINY, TS_MAXY, 0, 240);// 240 und 0 getauscht

Der Lösung für den 2. Fehler ist von “mike” .
Der 3. Fehler war ähnlich bei “Andreas”.
Danke euch beiden, die Umsetzung war somit deutlich leichter.

Liebe Grüße
Siggi

Gerald Lechner

Gerald Lechner

Hallo Andreas,
der ganze Sketch ist als Beispiel gedacht und zeigt daher den eingegeben Text nur an. Um mehr zu machen, musst du die Funktion drawResult ändern.
Zum Beispiel:
void draw_result( String res) {
kb = false;
#ifdef debug
//Ausgabe des Eingabetexts auf den seriellen Monitor
//Umlaute müssen nach UTF8 gewandelt werden
Serial.println(fromKeyboard(res));
#endif
//Ab hier wird der Bildschirm gelöscht und der eingegebene Text angezeigt
//diese Anzeige könnte man auch weglassen.
tft.fillScreen(ILI9341_BLACK);
tft.setTextColor(ILI9341_WHITE, ILI9341
BLUE);
tft.setCursor(3,160);
tft.print(res);
delay(1000); //Eine Sekunde lang den eingegeben Text anzeigen
//Ende der Textanzeige
//Hier könnte man jetzt mit dem eingegeben Text irgend etwas machen
drawScreen(); //damit wird wieder die Tastatur angezeigt
}

Andreas Dürmuth

Andreas Dürmuth

Hallo,

der SKetch funktioniert bei mir auf Anhieb. Allerdings bleibt nach der Bestätigung des eingegebenen Textes mit Enter immer angezeigt. Wie kann ich diesen löschen und zum Eingebefeld zurückkommen?
Ich nutze einen ESP32 NodeMCU.
Hat jemand einen Tip?
Danke für eine Antwort,

AndreasD

mike gh

mike gh

Danke für die Anleitung.

Hinweis

Statt:
digitalWrite(TFT_LED, HIGH); // Display Beleuchtung ein
funktioniert bei mir nur
digitalWrite(TFT_LED, LOW); // low = Display Beleuchtung ein
zum Einschalten des displays

Andreas Bausewein

Andreas Bausewein

Hallo Herr Lechner,
Vielen Dank für die Rückmeldung.
Könnten Sie bitte einen Hinweis geben, an welcher Stelle für diese Displays mit anders aufgeklebter Widerstandsfolie die Anpassung bei Ihrer SmartHome Zentrale vorzunehmen ist?
Viele Grüße
Andreas

Gerald Lechner

Gerald Lechner

Es gibt eine kleine Serie mit Displays eines anderen Herstellers (erkennbar an der gelben Stiftleiste) bei denen die Widerstandsfolie andersrum aufgeklebt wurde, sodass die x-Achse gespiegelt ist.

Andreas Bausewein

Andreas Bausewein

Hallo,
Sketch ArduTouch2 reagiert horizontal gespiegelt auf Tastatureingaben.
Fehler liegt in der Funktion bool Touch_Event(). Die Zuordnungsbeziehung muss lauten:
p.x = map(p.x, TS_MINX, TS_MAXX, 320, 0); // 320 und 0 haben die Position getauscht
p.y = map(p.y, TS_MINY, TS_MAXY, 240, 0);
Dann ordnet das Touch die auf dem TFT angezeigten Zeichen richtig zu.
Viele Grüße
Andreas

Kommentar hinterlassen

Alle Kommentare werden von einem Moderator vor der Veröffentlichung überprüft

Empfohlene Blogbeiträge

  1. ESP32 jetzt über den Boardverwalter installieren - AZ-Delivery
  2. Internet-Radio mit dem ESP32 - UPDATE - AZ-Delivery
  3. Arduino IDE - Programmieren für Einsteiger - Teil 1 - AZ-Delivery
  4. ESP32 - das Multitalent - AZ-Delivery
