Neu im Shop: 12864B 128x64 LCD Matrix Display





Comment un amateur félicite-t-il son patron pour son anniversaire ?



Aujourd’hui, notre nouveau 128x64 Pixel Affichage 12864B À.

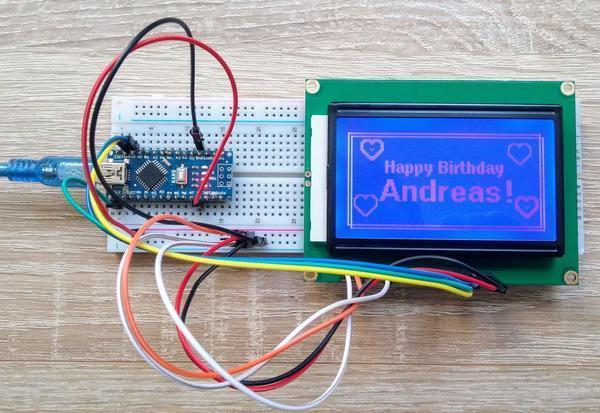

Nous voulons le faire avec un AZ-Livraison Nano V3 et afficher un salut d’anniversaire.



Nous connectons l’écran comme suit :



12864B

AZ-Livraison Nano V3

Gnd

Gnd

Vcc Vcc

5v

Cas

D10 D10

R/W

D11

E

D13 D13

Psb

Gnd

Bla

5v

Blk

Gnd



Schéma



Pour la programmation, nous n’utilisons que la bibliothèque U8glib largement utilisée.



/*
Brochage:
MODUL AZ-Livraison Nano V3
BLK GND
BLA 5V
PSB (SPI) GND
E (SCK) D13
R/W (MOSI) D11
RS (CS) D10
VCC 5V
GND GND


Avis de copyright de la bibliothèque U8glib :

 Universal 8bit Graphics Library, http://code.google.com/p/u8glib/

 Droit d’auteur (c) 2012, olikraus@gmail.com
 Tous droits réservés.
*/


/- Inclure U8glib //
#include "U8glib.h"

/- ÉPINGLE SPI DE DEFINE /
#define CS_PIN 10

/- Initialiser 12864 LCD en mode SPI /
U8GLIB_ST7920_128X64_1X u8g u8g(CS_PIN);

Vide Configuration()
{
}

/- Mon programme //
Vide Boucle()
{   /Structure d’image //   u8g u8g.première Page();        /- Répéter à fini //   Jeu    {     u8g u8g.setFont(u8g_font_helvB08); Sélectionnez la police     u8g u8g.drawStr( 26, 28, "Joyeux anniversaire"); Afficher le texte     u8g u8g.setFont(u8g_font_fub14); Changement de police     u8g u8g.drawStr( 22, 46, "Andreas !");     u8g u8g.setFont(u8g_font_cursor); Choisissez Symbol-Schristart     u8g u8g.drawStr( 12, 50, "X5e"); Coeur1     u8g u8g.drawStr( 16, 14, "X5f"); Coeur2     u8g u8g.drawStr( 110, 16, "X5e"); Coeur3     u8g u8g.drawStr( 114, 50, "X5f");  Coeur4     u8g u8g.drawFrame(4,4,123,60);  Cadre1     u8g u8g.drawFrame(2,2,123,60);  Cadre2      }Tandis que(u8g u8g.Nextpage());
}



Avec la commande u8g.setFont nous sélectionnons la police.

Un aperçu des tailles de police disponibles peut être trouvé chez le développeur à: https://github.com/olikraus/u8glib/wiki/fontsize

Pour afficher des symboles, nous utilisons la police u8g_font_cursor

Sur la base du tableau suivant, vous trouverez le caractère approprié.

Les cœurs sont dans la ligne 5 à la position 15 et 16, donc nous utilisons u8g.drawStr et la sortie que les caractères .x5e et .x5f respectivement.

 Joyeux anniversaire!
