Développez l'adaptateur USB avec un cavalier flash et un bouton de réinitialisation

Bienvenue sur le blog d’aujourd’hui.



Vous connaissez peut-être le problème : Adaptateur USB Pour programmer les modules ESP8266-01 à partir de l’IDE Arduino, il est lourd de toujours brancher un pont métallique entre GND et GPIO0 si vous souhaitez enregistrer un nouveau code. Même un bouton de réinitialisation serait parfois très pratique dans la phase de test. Tout cela est offert par notre petite proposition d’artisanat.

En plus de l’adaptateur USB, nous avons besoin d’une plaque de grille de trou contactée de 2 cm de large et d’environ 3 cm de long, par exemple dans notre Ensemble de conseil PCB, une bande à épingle à trois poteaux et un bouton.

Nous plaçons maintenant la plaque de grille de trou sur le dos de l’adaptateur USB de sorte que les trous coïncident avec les extrémités légèrement saillantes de la bande de connecteur de l’adaptateur USB. Si nous remplissons maintenant les trous correspondants de la plaque de grille de trou avec de l’étain de soudure, l’étain de soudure sur le point de soudure de la prise sur l’adaptateur USB est également liquéfié et la plaque De Lochrster est souillée avec l’adaptateur USB.

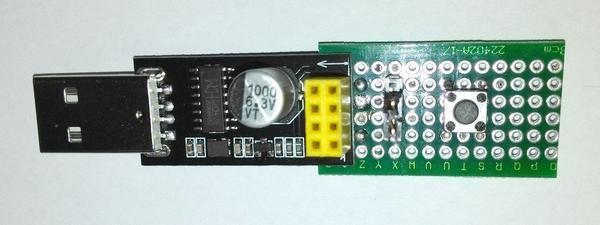

Sur la plaque de grille de trou, nous attachons maintenant la bande d’épingle à trois poteaux et le bouton.

Sur le dos, nous connectons les broches correspondantes du connecteur avec la bande d’épingle et le bouton avec des fils courts. Voir l’image

Les anneaux rouges montrent les broches de la prise utilisée, les broches jaunes de l’en-tête et le bouton.

Bien sûr, l’en-tête peut également être remplacé par un petit interrupteur. Il pourrait également être utile d’insérer la broche GPIO2 à un autre en-tête.

Pour programmer, mettez un pull sur l’en-tête Flash et appuyez sur le bouton de réinitialisation. Pour les tests, retirez le cavalier et appuyez à nouveau sur le bouton Reset.



J’espère que vous avez aimé le blog d’aujourd’hui. Enfin pas plus ennuyeux plug-in et débrancher si vous voulez programmer votre ESP01, ou si vous voulez Chargement des fichiers à la mémoire Flash SPIFFS Vouloir.

Esp-8266Projets pour les débutants
