ZEDCON - Töne zum Leuchten bringen

Faire briller les sons

Dans les deux articles précédents, nous avons vu comment connecter une bande de LED ou une matrice de LED au ZEDCON et comment le configurer. Dans cet article, nous allons maintenant examiner la caractéristique qui distingue le ZEDCON des autres contrôleurs de LED. Le ZEDCON est équipé d'un microphone intégré et d'une entrée audio avec une prise jack. Les signaux audio entrant dans l'appareil par l'une de ces entrées peuvent affecter l'affichage LED. La manière dont cela se passe peut être configurée.

Le microphone est situé à l'avant de l'appareil.

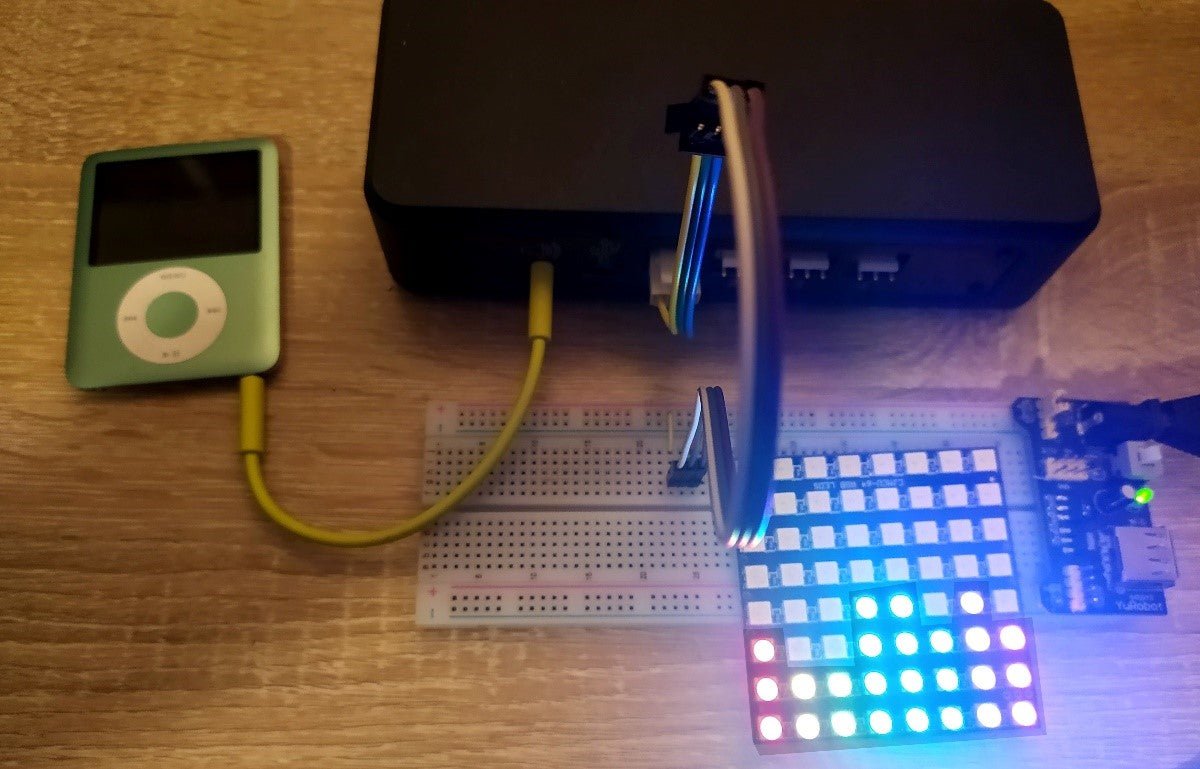

L'entrée audio est située à l'arrière, à côté des connecteurs pour les LED. Si une fiche jack est insérée dans la prise, le microphone est éteint. Pour se connecter à une sortie audio (smartphone, iPod ou similaire), utilisez un câble avec deux prises jack. Cependant, si vous souhaitez également connecter un amplificateur ou un casque, vous avez besoin d'un câble en Y avec deux prises et une fiche.



Pour la configuration, il nous faut à nouveau l'application Zedcon. La première et la deuxième partie de cette série ont expliqué comment l'installer et effectuer les réglages de base. Nous utilisons à nouveau la matrice 8x8 LED de AZ-Delivery.

Mode de fonctionnement BUMP




Dans ce mode, chaque changement de volume passe à la couleur suivante. Tous les LEDS ont la même couleur.

Avec COLOR, il est possible de sélectionner les couleurs à appliquer. Comme ce mode permet de passer d'une couleur à l'autre, le choix d'une couleur fixe n'a aucun sens. Pour le symbole du cœur, les couleurs sont choisies dans la liste des couleurs prédéfinies. Pour le symbole suivant, on utilise des valeurs de couleurs aléatoires, et enfin pour le symbole de l'arc-en-ciel, on utilise les couleurs de l'arc-en-ciel. La SENSIBILITÉ détermine la réceptivité. Plus le curseur se trouve à droite, plus la sensibilité est élevée. FREQUENCY OFFSET vous permet de régler la gamme de fréquences à laquelle l'appareil répond. Si le curseur se trouve à l'extrême gauche, la plage est d'environ 1,2 kHz à 3 kHz. Lorsque le curseur se trouve tout à fait à droite, la gamme de fréquences est d'environ 400 Hz à 1,2 kHz.

Mode de fonctionnement STROBE




Dans ce mode, la luminosité est affectée par le volume. Toutes les LED ont la même couleur. Soit une couleur fixe est utilisée, soit les couleurs sont continuellement échangées. Cela dépend de la sélection chez COLOR

FADE SPEED détermine la durée d'éclairage des LEDs. COLOR TIME détermine le temps qui s'écoule entre un changement de couleur.L'extrême gauche = maximum, l'extrême droite = minimum. La SENSIBILITÉ détermine la réceptivité. Plus le curseur se trouve à droite, plus la sensibilité est élevée. F

REQUENCY OFFSET définit la gamme de fréquences à laquelle l'appareil répond. Si le curseur se trouve à l'extrême gauche, la plage est d'environ 1,2 kHz à 3 kHz.Lorsque le curseur se trouve tout à fait à droite, la gamme de fréquences va d'environ 400 Hz à 1,2 kHz.

Avec INVERSION, la fonction peut être inversée. Aucun son ne donne une luminosité totale. En fonction du volume, les LEDs s'assombrissent.

Mode EQUALIZER




Dans ce mode, le signal audio est réparti en groupes de fréquences. Chaque LED dans la direction X se voit attribuer une gamme de fréquences spécifique. La hauteur de la barre LED correspond au volume de cette gamme de fréquences. En outre, le volume maximum est maintenu pendant un certain temps. L'arc-en-ciel est toujours utilisé comme couleur. Cela signifie qu'une couleur est attribuée à chaque gamme de fréquences.

Avec PEAK SPEED, vous pouvez définir la durée pendant laquelle la valeur maximale doit être maintenue. L'extrême gauche = maximum et l'extrême droite = minimum.
Le TEMPS DE COULEUR n'influence pas l'affichage. Avec SENSIBILITÉ, la sensibilité est réglée. Plus le curseur est éloigné vers la droite, plus la sensibilité est élevée.
FREQUENCY OFFSET règle la gamme de fréquences à laquelle l'appareil répond. Si le curseur se trouve à l'extrême gauche, la plage est d'environ 1,2 kHz à 3 kHz. Si le curseur est placé à droite, la gamme de fréquences est d'environ 400 Hz à 1,2 kHz.
L'INVERSION inverse le comportement.

Mode de fonctionnement SPARKLE




Dans ce mode, toutes les LED sont contrôlées avec une luminosité réduite de moitié. Comme pour l'EQUALIZER, le signal audio est divisé en groupes de fréquences. Chaque groupe se voit attribuer une colonne de LED dans la direction X. Le volume par fréquence n'est pas affiché sous forme de barre comme avec l'égaliseur. Dans ce mode, seule la valeur maximale est affichée par la LED correspondante qui passe à la pleine luminosité, créant un effet de clignotement.

Avec COLOR, la couleur des LEDs est sélectionnée. Avec la couleur fixe, toutes les LED sont contrôlées en permanence dans cette couleur. Avec les couleurs prédéfinies et les couleurs aléatoires, la couleur change constamment, et la durée d'affichage d'une couleur peut être réglée avec FADE SPEED. L'extrême gauche signifie le maximum et l'extrême droite le minimum. Pour l'arc-en-ciel, les couleurs de l'arc-en-ciel sont affichées ligne par ligne de haut en bas et ne changent pas.

Avec SENSIBILITÉ, la sensibilité est réglée. Plus le curseur se trouve à droite, plus la sensibilité est élevée. Avec FREQUENCY OFFSET, il est possible de régler la plage de fréquence à laquelle l'appareil réagit. Si le curseur se trouve à l'extrême gauche, la plage est d'environ 1,2 kHz à 3 kHz. Lorsque le curseur se trouve tout à fait à droite, la gamme de fréquences est d'environ 400 Hz à 1,2 kHz. L'INVERSION n'affecte pas l'affichage.

Les modes SPECTRUM et DIRECT CONTROL n'ont aucune fonction dans cette version du firmware.

Sommaire

Maintenant que nous avons éclairé tous les modes et leurs réglages, plus rien ne s'oppose à vos propres expériences. Le contrôleur gère simplement les LED l'une après l'autre, de sorte que vous pouvez obtenir des effets intéressants en utilisant les mauvais réglages pour le MONTANT DES PIXELS et la HAUTEUR DES PIXELS. Seul le produit du MONTANT DU PIXEL et de la HAUTEUR DU PIXEL doit correspondre au nombre total de LED.

Regardez cette courte vidéo pour plus d'informations sur ces caractéristiques du contrôleur Zedcon :



Amusez-vous bien.
