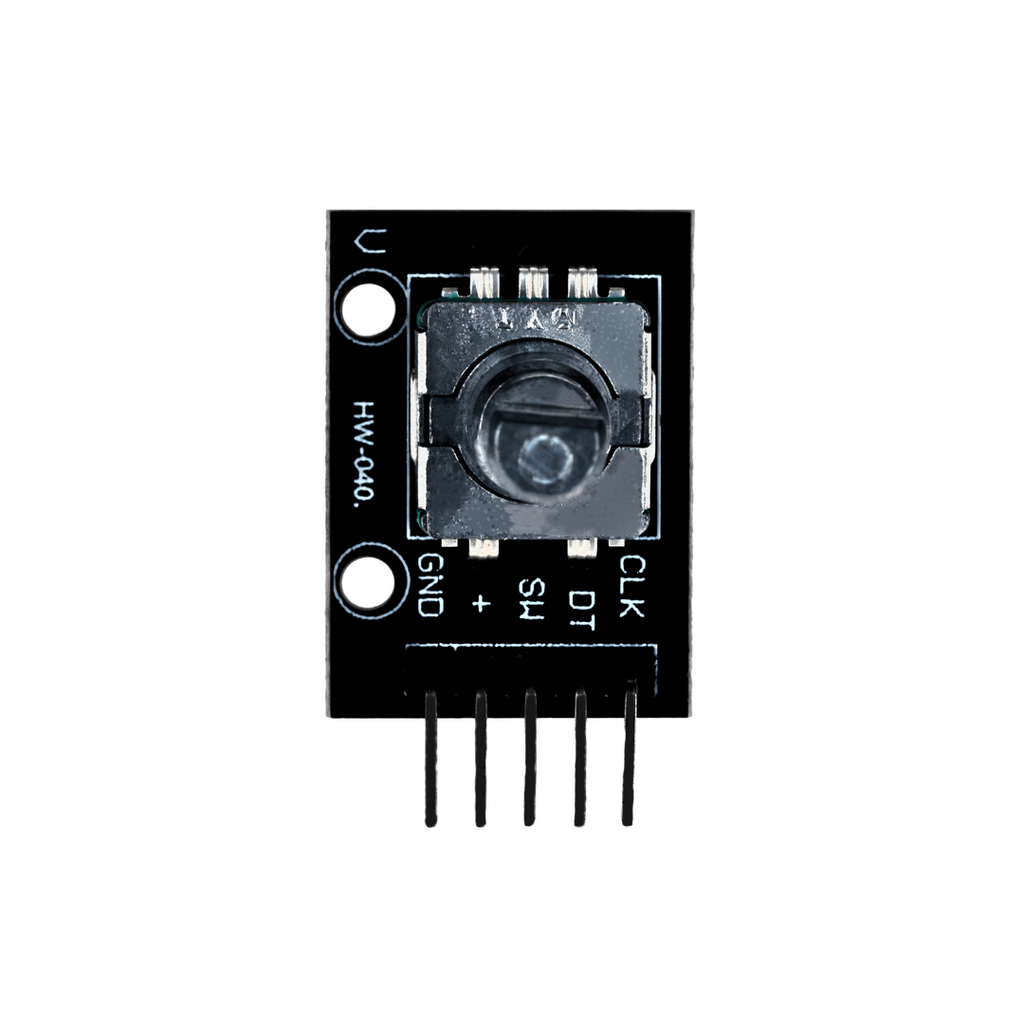

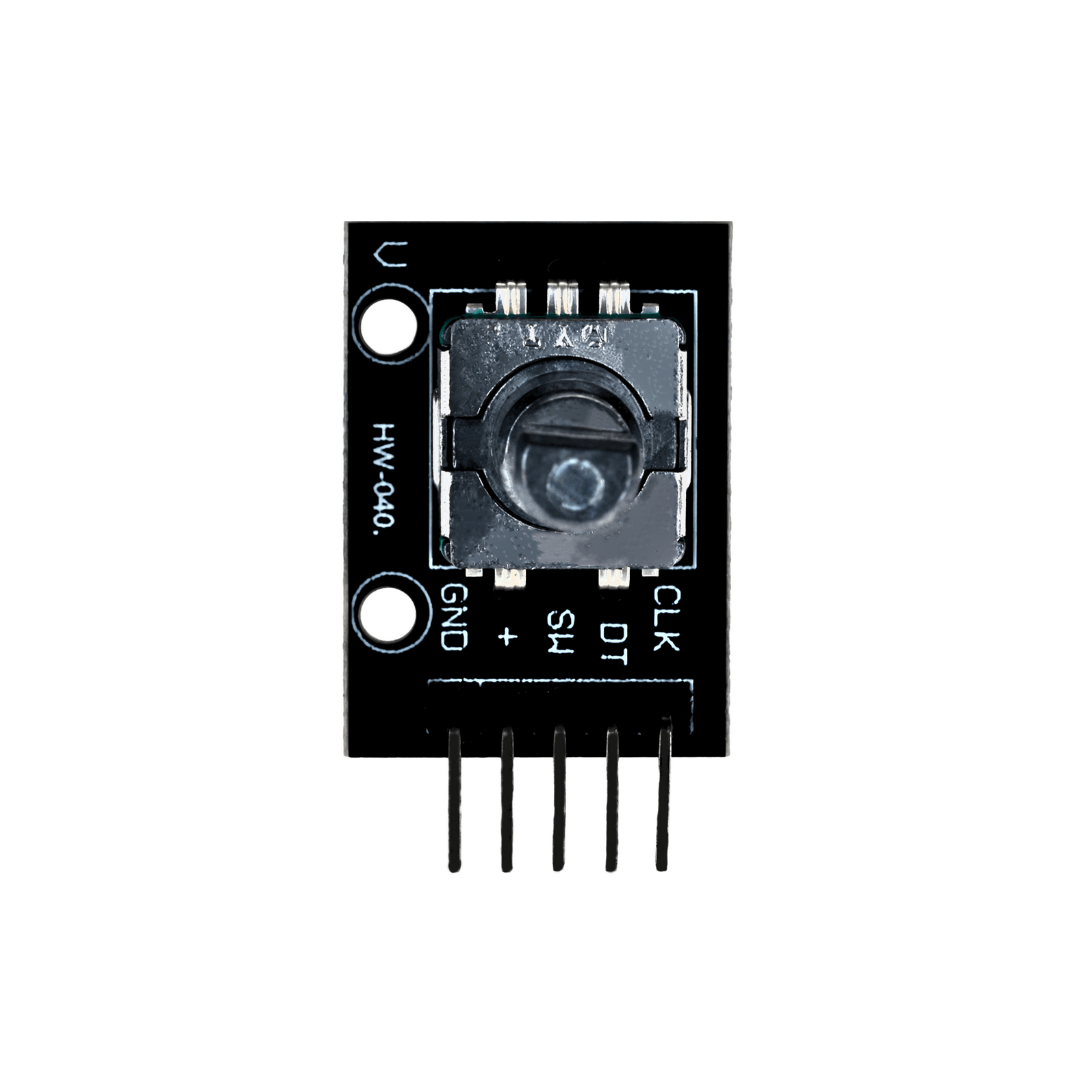

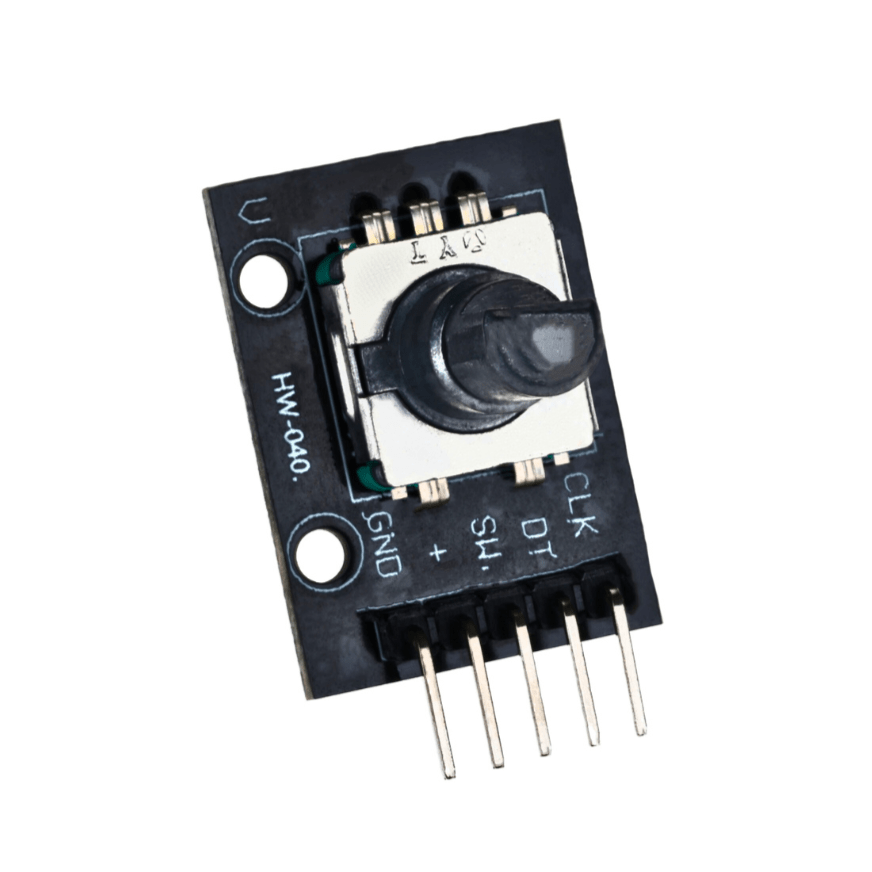

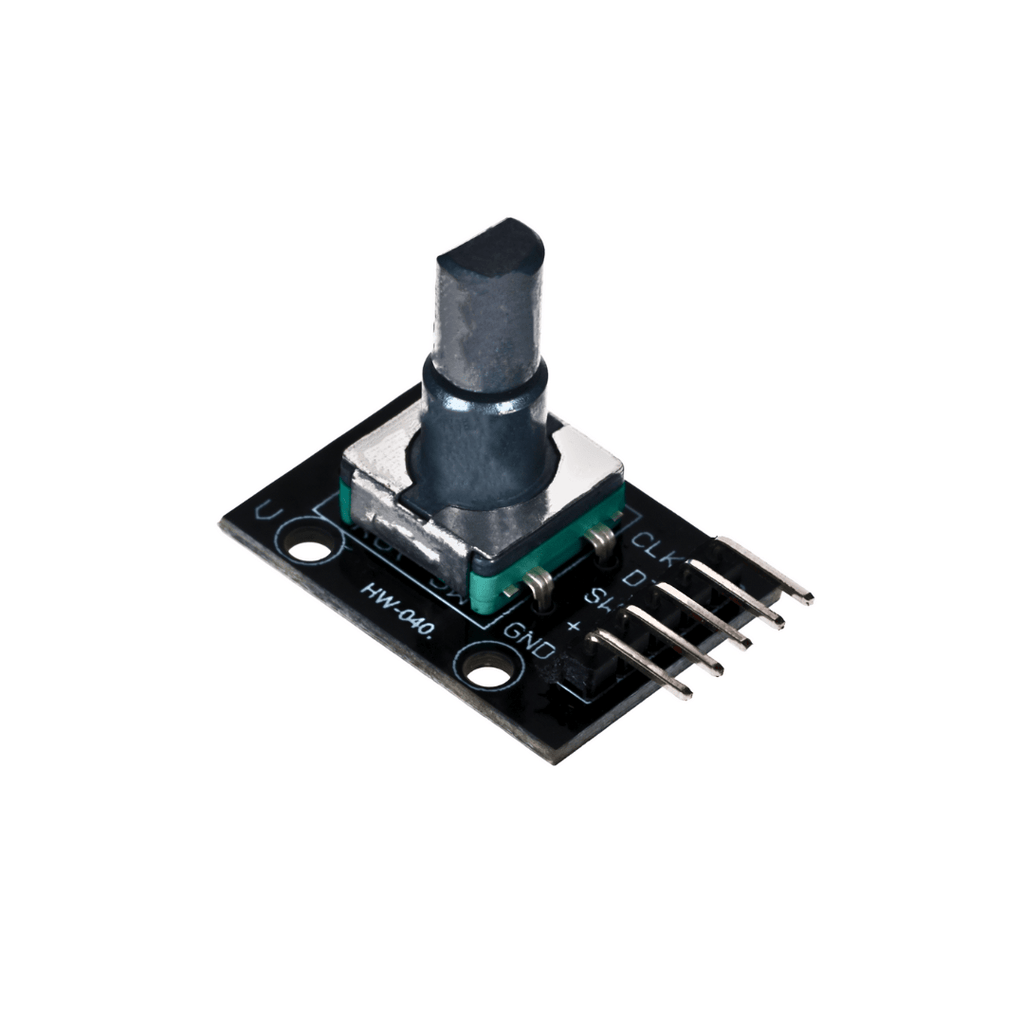

KY-040 Rotary Angle Encoder Rotary Encoder Module

KY-040 Rotary Angle Encoder Rotary Encoder Module


Prix: $5
Livraison Rapide
Retour
Paiement sécurisé

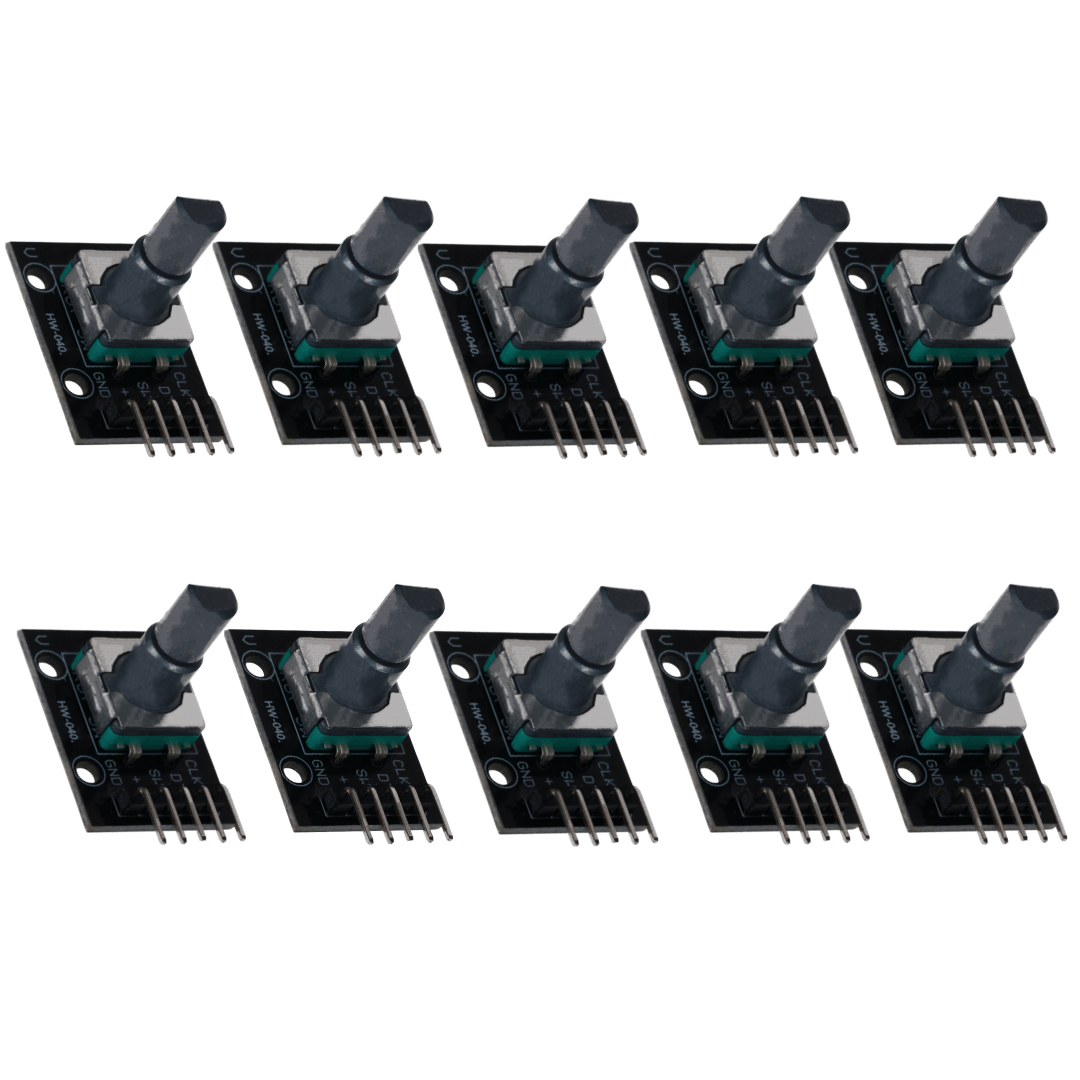

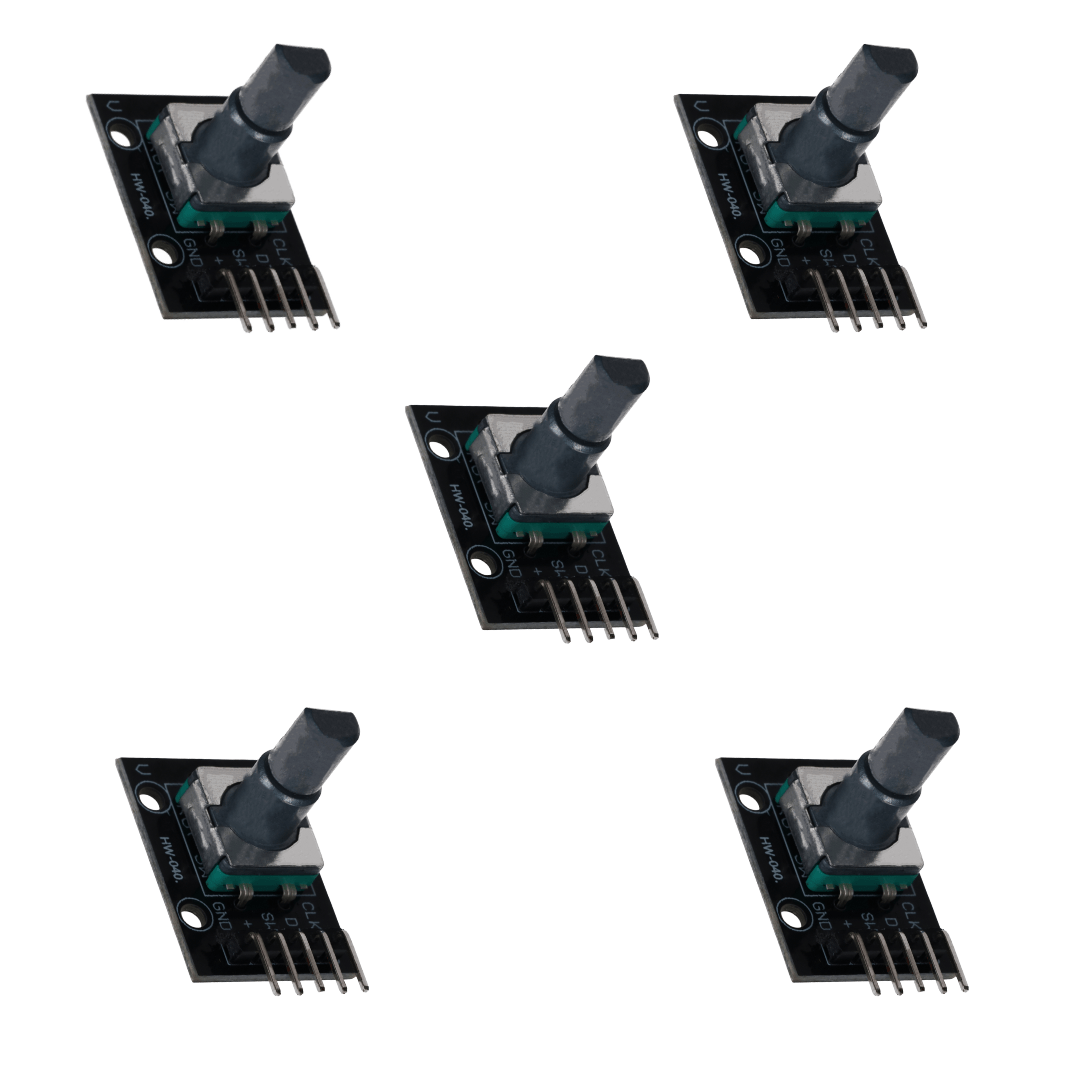

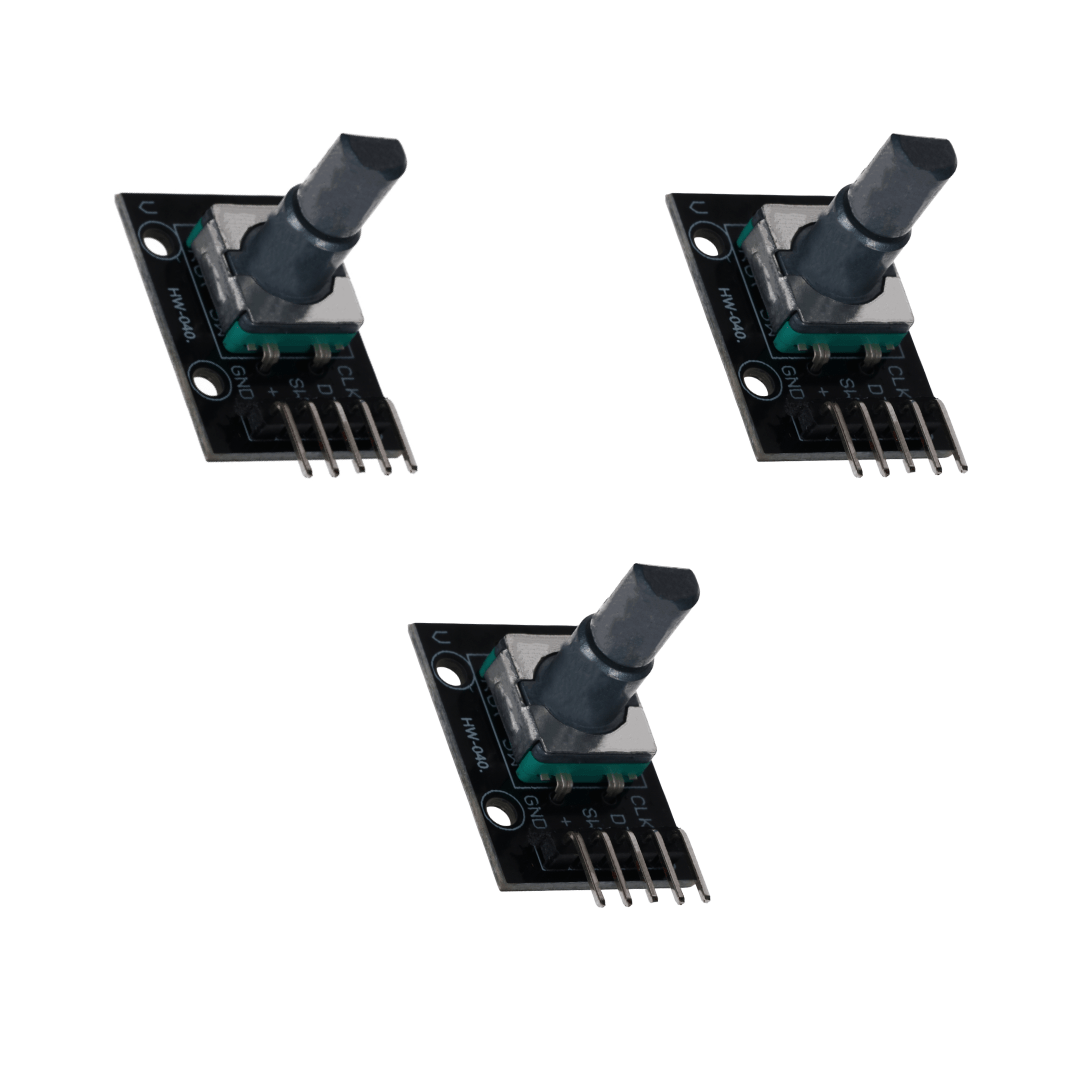

Sélectionnez remise de quantité: 1x Set
  • ✔️ Avec notre AZDelivery Rotary Encoder KY-040, vous avez la possibilité de simuler ou simplement compter un réglage de volume.
  • ✔️ Le bouton du Rotary Encoder peut non seulement être tourné, mais aussi appuyé. Vous avez donc encore plus de possibilités.
  • ✔️ Le codeur AZDelivery KY-040 n'a pas de position finale fixe. Vous pouvez continuer à le tourner aussi souvent que vous le souhaitez.
  • ✔️ Le codeur rotatif AZDelivery convient à votre Arduino et Raspberry Pi.
(Plus de détails)
Prix:
$5

Taxes incluses

Taxes incluses

Livraison Fri, 07 Oct

si vous êtes dans 8 heures et 56. min.

En stock
Paiements 100% sécurisés
  • American Express
  • Apple Pay
  • Google Pay
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • Visa

Détails Du Produit

Ean 4260581552879
Produit Drehimpulsgeber Modul KY-040
Nombre d'articles 1
Dimensions 30,0x18,0x30,0mm
Poids 0,016kg

Recommandations de produit

Description

Application examples:

Utilisez le Rotary Encoder comme contrôleur pour un moteur, comme contrôle de volume ou comme contrôle de menu pour un microcontrôleur.

Le potentiomètre numérique pour votre projet : avec notre codeur rotatif KY-040, vous pouvez naviguer dans vos propres options de menu ou vitesses de réglage. Contrairement aux potentiomètres analogiques, l'angle de rotation n'est pas limité. De conception modulaire pratique. Avec contact de commutation supplémentaire !

b>Connexions:

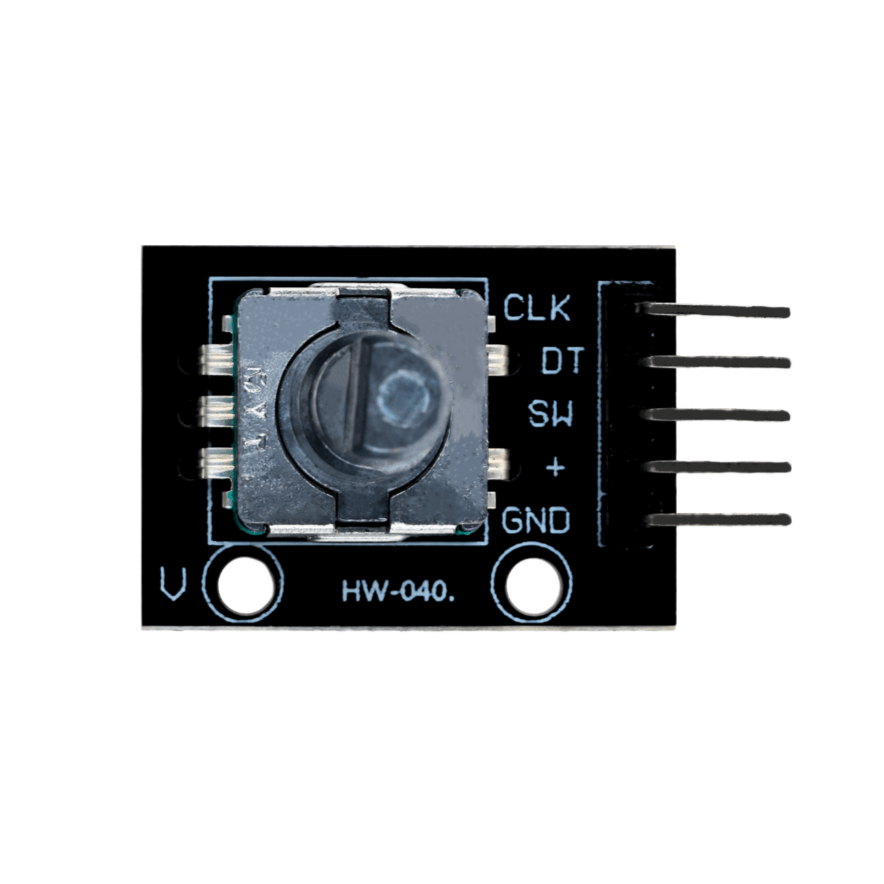

"GND" = masse ; "+" = alimentation 5V ; "SW" = interruption pour bouton-poussoir ; "DT" = broche codeur B ; "CLK" = broche codeur A

Lecture rotation:

Le codeur reproduit le signal pour la rotation sur les bornes "CLK" et "DT La première quille à changer d'état est décisive. En tournant dans le sens des aiguilles d'une montre, "CLK" change d'abord l'état. Pour une rotation dans le sens inverse des aiguilles d'une montre, "DT" change d'état en premier.

Utiliser le bouton:

La broche "SW" donne une impulsion élevée lorsque le bouton rotatif est enfoncé.

Pinout microcontrôleur:

br>

CLK=[Pin 3]

CLK=[Pin 3]

DT=[Pin 4]

Button=[Pin 5]

+=[Pin 5V]

GND=[Pin GND]

Pinout Raspberry Pi :

CLK=GPIO16[Pin 36]

DT=GPIO15[Pin 10]

SW=GPIO14[Pin 8]

+=3.3V[Pin 1]

GND=GND[Pin 6]

TECHNICAL DATA

Chip : KY-040

Tension de fonctionnement : 5V

Pas : 20 positions/tour

AZDelivery - Votre expert en microélectronique
