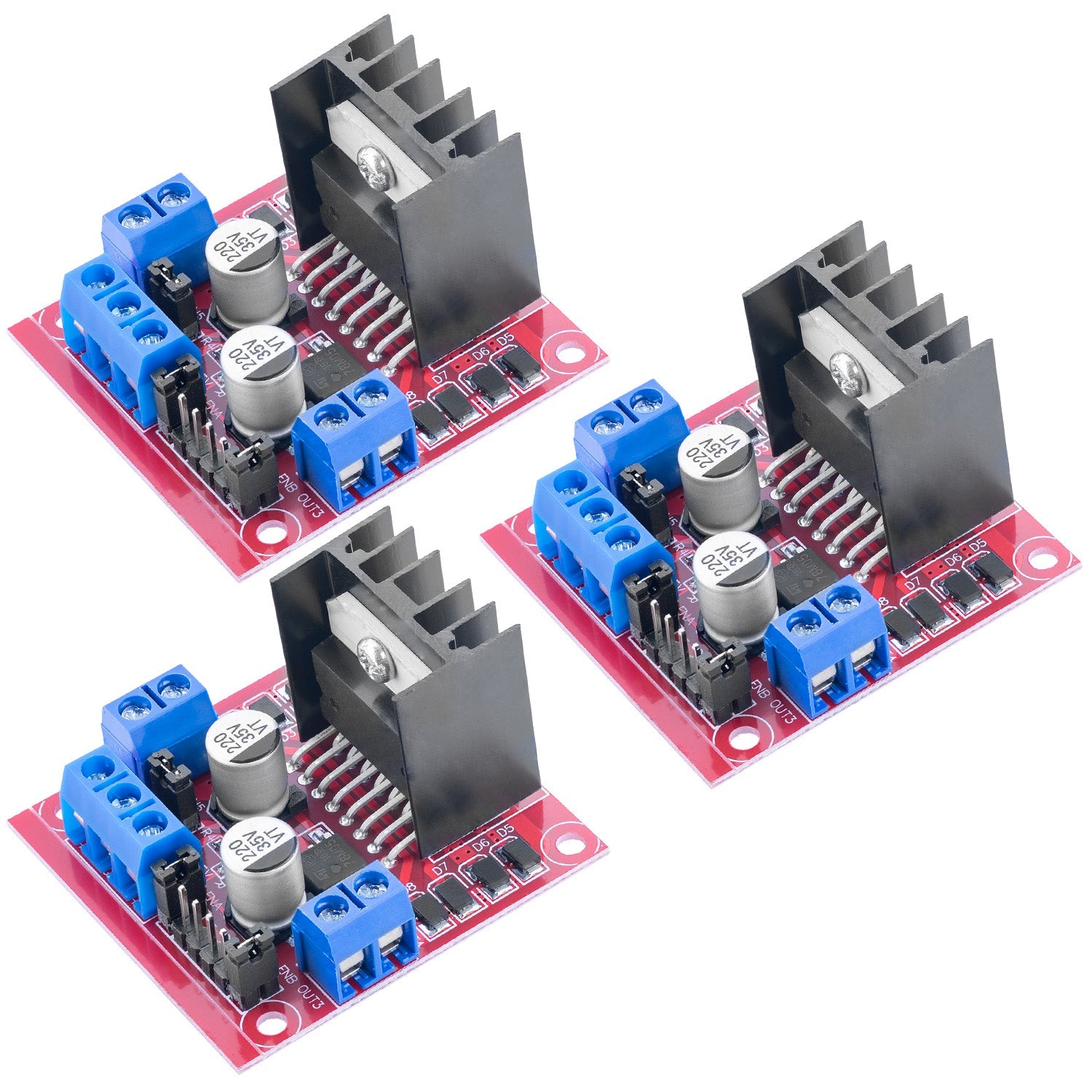

Double H-Bridge DC Motor Controller Board Module AZ-L298N | Compatible avec Arduino


Size: 1x Set
Prix:
Prix réduit€7.99

Taxes incluses

Stock:
Plus que 6 en stock

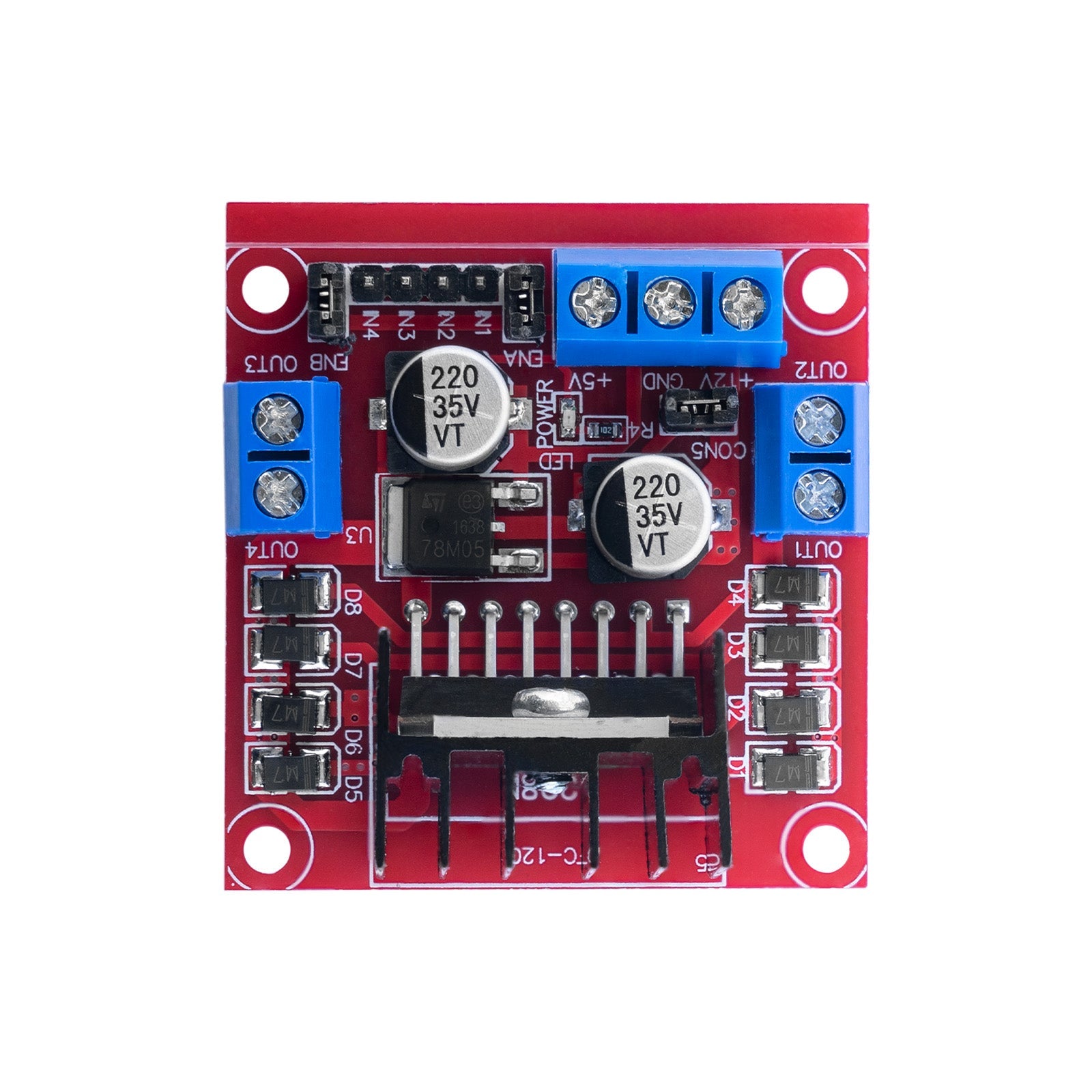

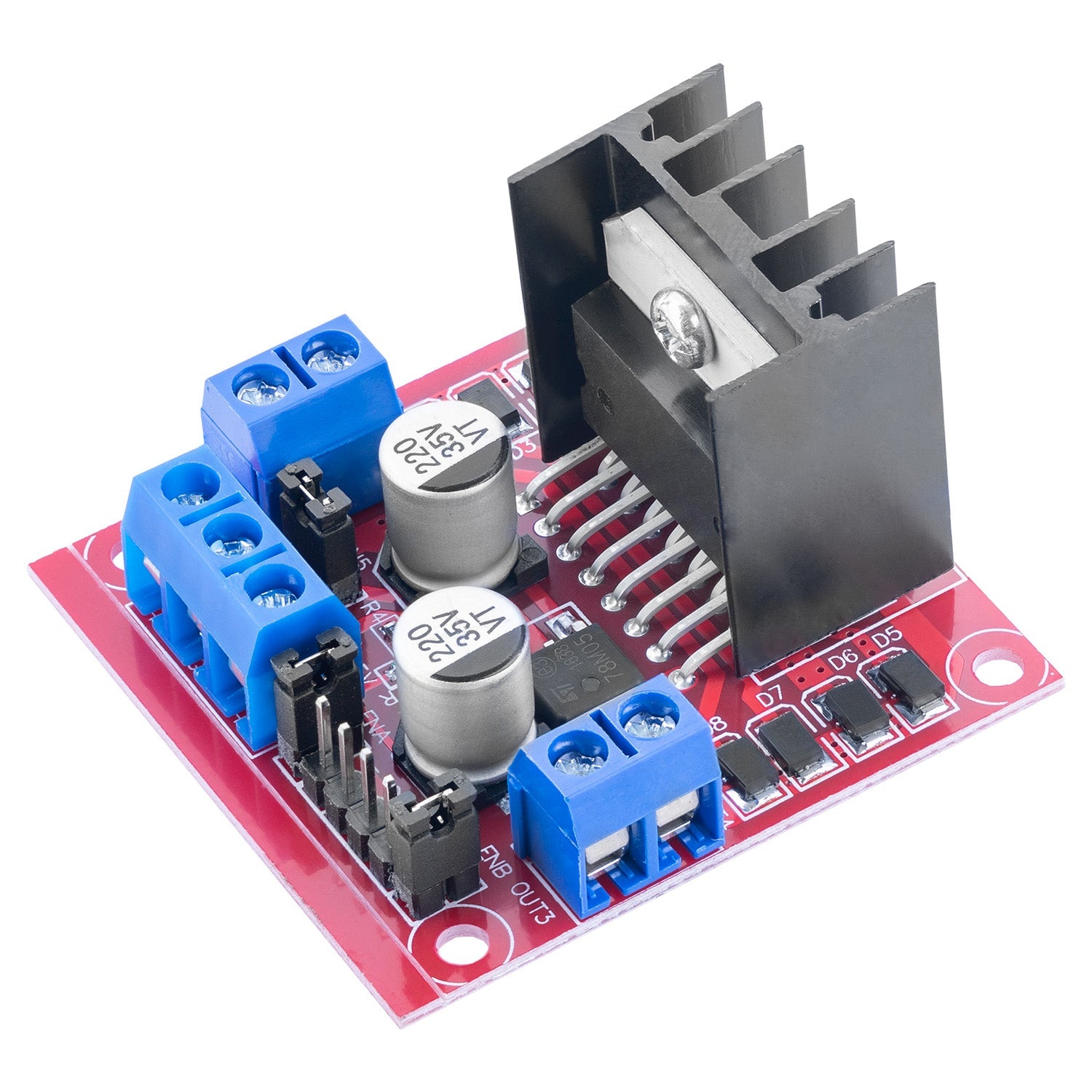

✅ Notre double pont H, DC Motor Controller, est une carte à circuits imprimés que vous pouvez utiliser pour contrôler les moteurs à courant continu. Le module utilise un AZ-L298N et possède des diodes de protection.
✅ Tension logique 5V, tension de fonctionnement 5V-35V, puissance motrice 2A. Puissance maximale 25W La taille du contrôleur de moteur est de 43 × 43 × 27 mm / 1,69 × 1.69 × 1.06.
✅ Notre contrôleur de moteur CC est idéal pour les projets de bricolage tels que les robots, les machines CNC ou d'autres bâtiments de ce type.
✅ Tout en un: si la tension du moteur est supérieure à 7 V, aucune autre alimentation de tension externe n'est requise pour le conducteur du moteur.

Téléchargements et liens importants

Description

Notre produit peut être utilisé dans différents projets microélectroniques par vous. Il convient aussi bien aux débutants qu'aux personnes expérimentées. Mettez un peu de mouvement dans votre maison !

Caractéristiques techniques :

  • CI de commande du moteur : L298N
  • Plage de tension de fonctionnement : 5-35V
  • Courant continu par canal : 2A
  • Taille du circuit imprimé : 44 x 47 x 28 mm
  • Poids : 24g
  • Double circuit en pont H pour la commande de 2 moteurs à courant continu ou 1 moteur pas à pas
  • Régulation de vitesse PWM pour chaque canal
  • Régulateur de tension 5V intégré pour l'alimentation d'autres composants
  • Indicateurs LED intégrés pour l'état du moteur et du module
  • Borniers à vis pour une connexion facile du moteur et de l'alimentation
  • Compatible avec une grande variété de cartes microcontrôleur, y compris Arduino

Application générale

Le pilote de moteur peut être utilisé dans une multitude de projets, par exemple dans le domaine de la domotique, de l'automatisation agricole et dans d'autres applications nécessitant un contrôle du moteur.

Utilisation du régulateur de tension interne

Le pilote est équipé d'un régulateur de tension interne. Tant que la tension d'entrée pour les moteurs est supérieure à 7 V, ce régulateur alimente le driver en 5 V. Le régulateur dispose également d'une sortie de 5 V. Celle-ci peut être utilisée pour alimenter un microcontrôleur ou un autre appareil en combinaison avec le pilote. Si la tension d'entrée est inférieure à 7 V, il faut retirer le cavalier sur le circuit imprimé. Cela désactive le régulateur et l'ancienne sortie 5V devient une entrée 5V. L'alimentation de l'entrée n'est pas optionnelle, les 5V sont nécessaires pour que le pilote fonctionne correctement.
