Description

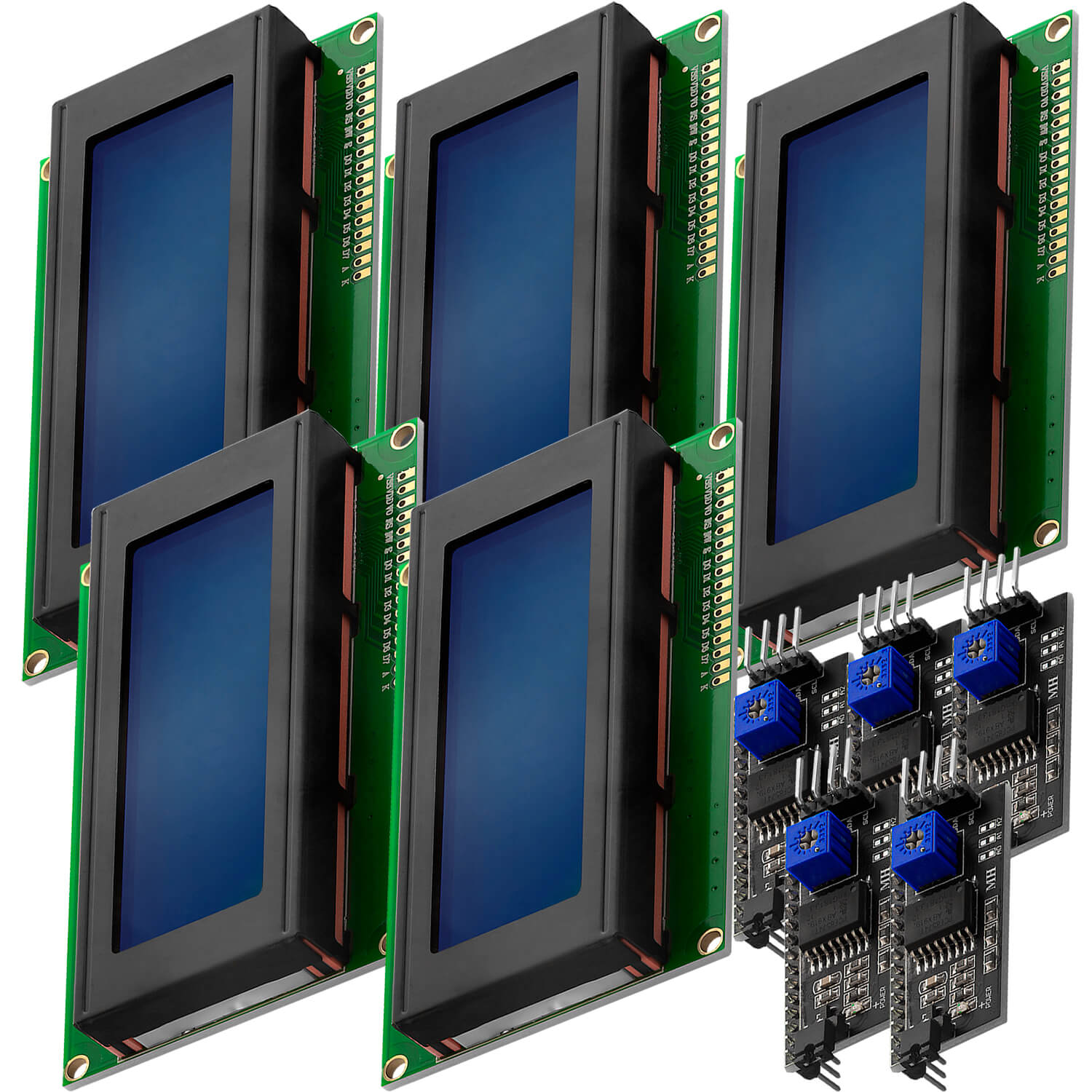

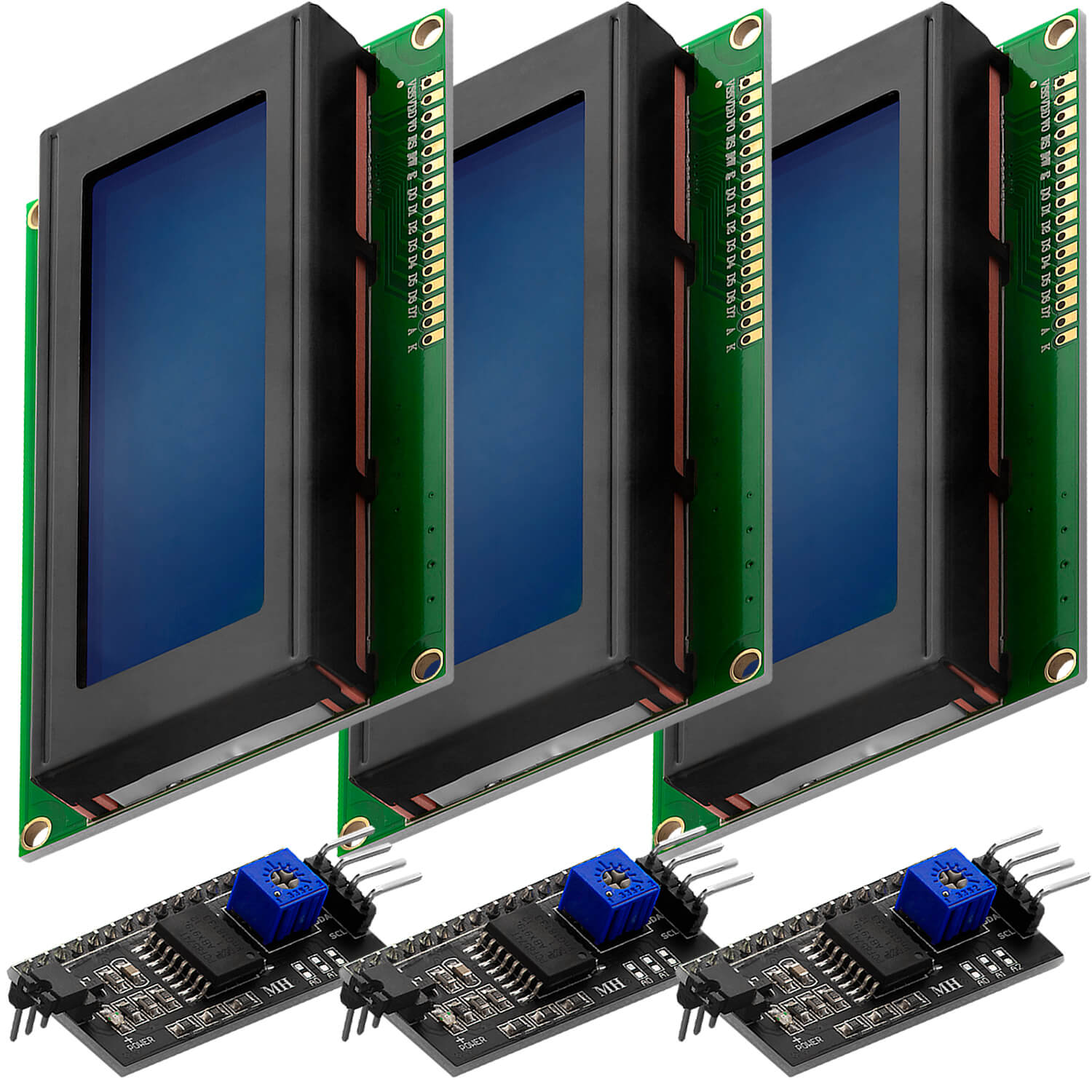

Ce module d’affichage AZ-Delivery est doté d'un écran LCD 2004 alphanumérique de 4 lignes et 20 chiffres, d'un contrôleur d'affichage HD44780 et d'une interface parallèle 4/8 bits standard.

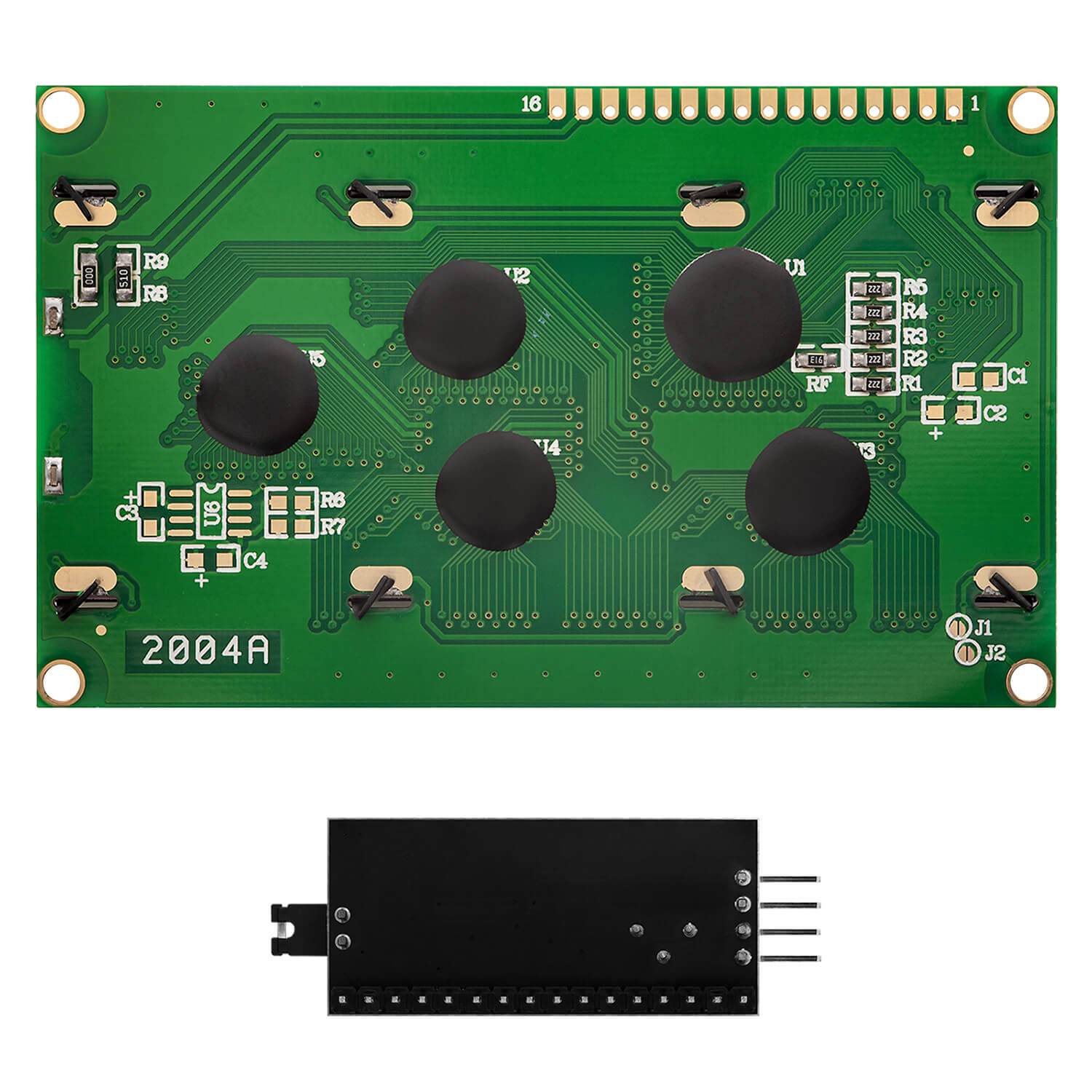

L'interface I2C disponible s'adapte directement à l'arrière de l'écran et convertit son interface de parallèle en simple I2C à 2 fils (parfait pour les microcontrôleurs afin d'économiser les ports E/S).
La compatibilité avec de nombreux microcontrôleurs permet d'intégrer facilement notre écran dans des projets de petite et de grande envergure, tels que des photocopieurs, des imprimantes laser, des dispositifs de réseau comme les routeurs et les dispositifs de stockage, des horloges en temps réel, etc.

Caractéristiques
- Grâce aux 8 adresses I2C sélectionnables, 6 écrans peuvent être utilisés simultanément.
- Grâce au cavalier et au potentiomètre fournis, vous pouvez contrôler le contraste de l'affichage et le rétroéclairage indépendamment du code.
- L'affichage parfait pour rendre vos projets plus intéressants et vivants!
Données Techniques
Dimensions | 98 mm x 60 mm x 14 mm |
Résolution | 20 caractères x 4 lignes |
Type de LCD | STN, positif, transflutif, bleu |
Rétroéclairage | bleu |
Modes | Parallèle (8 bits et 4 bits) |
Adaptateur I2C / adresse I2C | 0x27 ; adresse sélectionnable – plages 0x20 jusqu'à 0x27 |
Tension/Courant |
5V |
Température de fonctionnement | de -20 ° C à + 70 ° C |

Câblage simple
Avec l'aide de l'adaptateur I2C-FC113, vous pouvez réduire l'effort de câblage et intégrer l'écran rapidement et facilement à de nombreux projets.

Guide de démarrage rapide
Lorsque vous achetez l'un de nos produits de haute qualité, vous recevez également un e-book inclus pour une introduction rapide au monde de la microélectronique.
