ESP8266 mit OLED (Fehlersuche)

Ciao a tutti,

I clienti continuano a venire da noi per avere problemi con i nostri schermi OLED.Anche se abbiamo il nostro e-book per i display, si tratta solo di commissioning Arduino o Raspberry.Ecco perché oggi vorrei mostrarvi come arrivare rapidamente al punto quando ci sono problemi con i display.

Abbiamo bisogno di:

  • NodeMCU
  • OLD Display 0.96"
  • OLD Display 1.3"

Ci sono molte biblioteche disponibili per l'edizione grafica sul OLED:



Poiché qui c'è una libreria per ESP scegliamo questo esempio, installare la libreria e aprire il modello dimostrativo fornito SSD1306SimpleDemo.All'inizio dello schizzo, come sempre, abbiamo la possibilità di configurare lo schizzo per le nostre esigenze:

Vediamo anche l'occultamento previsto, dopo il quale connettiamo il nostro display.Cominceremo con il 1° Oled.

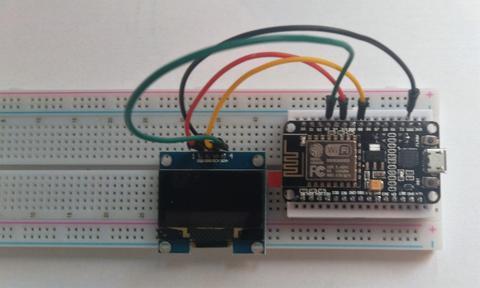

Se il nostro display è collegato al nostro NodeMCU per stampa e tabella, compiliamo lo schizzo e lo carichiamo al nostro ESP.

Vediamo:

Questa immagine viene visualizzata se il controller configurato nello schizzo non corrisponde al chip installato sul display.Procediamo a provare&error e modifichiamo il chip definito nello schizzo con sospetto:

Riempiamo e carichiamo lo schizzo:

Come possiamo vedere, il display ora funziona meravigliosamente, oltre a 0.96"OLED: Abbiamo nuovamente cablato secondo schizzo e stampa (attento: VCC e GND scambio) e vedere la seguente immagine:

Fantastico, ma il display funziona senza definire il controllore corretto. Tuttavia, la risoluzione è corretta.Anche il posizionamento non è d'accordo, come possiamo vedere qui:

C'è ancora un problem a che non abbiamo descritto, cosa fare se il display è correttamente cablato e ancora nessuna immagine è mostrata?

Ci sono altre possibilità che vogliamo escludere punto per punto:

  • Il display è cablato erroneamente
  • Il display è ben collegato, i perni con i cavi elettrici hanno un problem a di contatto.
  • I perni utilizzati non supportano I2C> vedi Pinot per i rispettivi microcontrollori
  • L'indirizzo I2C utilizzato nello schizzo è sbagliato > con i2cScan leggere
  • Il display è difettoso > mettersi in contatto con il nostro supporto, forniamo sostituzione.

Spero di aver affrontato la maggior parte dei problemi dei nostri clienti e augurare a tutti i Maker la buona cucina:)
