Devo programmare per lavorare con i tuoi prodotti?

Questa domanda trova regolarmente la sua strada nella nostra cassetta postale di supporto. Per la maggior parte dei progetti, le competenze di programmazione sono essenziali. Dal momento che il nostro blog dovrebbe incoraggiare l'armeggiare e la sperimentazione creativa, vorrei introdurre brevemente la possibilità di utilizzare i nostri moduli senza Arduino o simili.

Disclaimer:

Attenzione! Questo progetto utilizza la tensione della rete e dovrebbe quindi essere riservato agli elettricisti.

Avviso! Il progetto qui illustrato è solo per la sperimentazione, un'installazione non è prevista (conformità VDE!)

I componenti necessari:

Le fasi di lavoro:

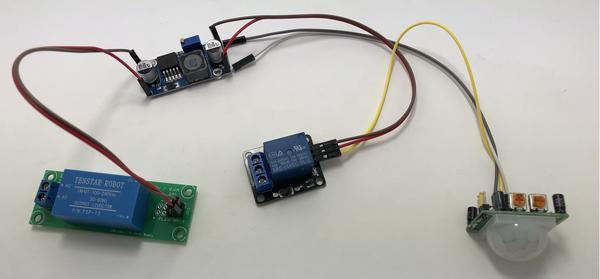

  • per una migliore maneggevolezza, abbiamo saldato il mini alimentatore a una scheda come si vede nella foto.
  • colleghiamo questo prima al nostro modulo step-down, poi alla tensione di rete
  • l'impostazione della tensione corretta sul LM2596 con l'aiuto del piatto in realtà dovrebbe essere fatto sotto carico - dal momento che i moduli utilizzati possono essere abbastanza tollerante di tensione, questo sarà trascurato qui nell'esempio
  • il relè e il PIR sono collegati tra loro all'uscita del LM2596, impostato su circa 5V, per essere forniti con tensione.
  • come ultima connessione, dobbiamo ancora collegare la linea di segnale del PIR alla linea di segnale del relè.
  • Dal momento che il nostro modulo relè ha un grilletto di basso livello, dobbiamo ancora regolare questo (replug) utilizzando il ponticello giallo sul PIR per non dover utilizzare un transistor.
  • Sui due potis sul PIR possiamo regolare la sensibilità e il tempo di commutazione
