Pimp my Mini, aumenta la gamma della D1

Oggi ne smontiamo uno rotto D1  e cerca di ottenere un po 'più di gamma da queste piccole cose utili. Di solito è nostro D1  nel frattempo è installato un ESP8266-12F, questo è potente, ha molta memoria, ma purtroppo solo una antenna di stampa sulla scheda. Ho visto video su Youtube in cui hobbisti intraprendenti cercano di tagliare l'antenna di stampa e saldare una presa o addirittura un pezzo di filo.

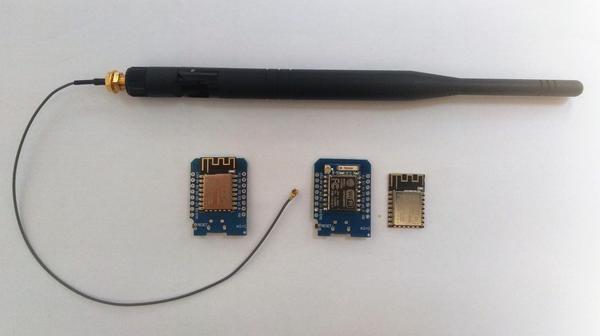

Abbiamo bisogno di un (rotto) D1  mini, uno ESP-07  e un'antenna WiFi per il nostro progetto.

Innanzitutto colleghiamo il nostro D1  con il PC e verificare che il CH340 sia riconosciuto correttamente. Se il controller seriale USB non viene riconosciuto correttamente, abbiamo bisogno di un D1 diverso, altrimenti non è adatto per la conversione.

Iniziamo bloccando bene il nostro modulo, una terza mano o una morsa è un'opzione. Dopo aver allentato un lato dell'ESP sulla scheda con aria calda, possiamo usare un piccolo cacciavite per provare a fare leva sulla scheda del processore, ma fai attenzione: solo un millimetro è troppo e sfrutta le superfici di contatto sul lato opposto dalla scheda, non dovrebbe apparire così:

Dopo aver risolto la prima pagina, possiamo continuare con la seconda pagina. In alternativa, puoi anche provare ad allentare contemporaneamente i lati sinistro e destro con aria calda e quindi rimuoverli con una pinza ad ago.

Se tutto ha funzionato, sembra così:

Quindi puliamo i vecchi punti di saldatura sulla scheda spazzolando le superfici di contatto con un po 'di "miele di saldatura" e usando un filo dissaldante per rimuovere la vecchia latta. Ciò è importante in modo che il processore si distenda successivamente e faciliti la successiva saldatura. Ecco la scheda pulita con flusso:

Quindi abbiamo saldato il nostro ESP8266-07  su come nel nostro E-book per la scheda adattatore  descritto.



Ora possiamo collegare la scheda con un nuovo processore alla nostra antenna e confrontare:

Penso che abbiamo migliorato notevolmente la ricezione:

A proposito, puoi anche collegare un'antenna direzionale all'ESP :-)

Ci vediamo la prossima volta :)
