PlatformIO: primi passi
Ciao e benvenuto al post di oggi.

Prima di tutto, vorrei ringraziare tutti i nostri lettori per il feedback vivace sul nostro articolo "PlatformIO Installation".

Molti hanno letto l'articolo, e anche installato il software.

Così oggi vorrei dare alcuni piccoli suggerimenti per iniziare.

1. Trovare e installare librerie

L'IDE di Arduino fornisce una gestione pratica della libreria. Questo rende abbastanza facile cercare le librerie, installarle e mantenerle aggiornate.
Il pulsante Librerie in PlatformIO offre una funzionalità simile:The Libraries button in PlatformIO provides a similar feature:


Scheda Librerie

Prima di tutto, voglio installare la mia libreria preferita per il controllo dei display: U8g2 di OliKraus. Per fare questo, inserisco il nome della libreria nella barra di ricerca: "U8g2" e confermare l'ingresso con Invio, o fare clic sull'icona lente di ingrandimento:

PiattaformaIO: Librerie: Ricerca

Il primo colpo è la libreria desiderata. Cliccando sulla libreria ci porterà alla pagina di panoramica della libreria. A questo punto, vengono visualizzate tutte le informazioni importanti sulla libreria e possiamo selezionare la versione desiderata (di solito prendo la più recente), e cliccando sul pulsante "Installa" possiamo installare la libreria.

PiattaformaIO: U8g2: Installazione

Dopo pochi istanti, il messaggio "Congratulazioni! U8g2 x 2.23.x è stato installato correttamente!".

PiattaformaIO: U8g2: Installare OK


Cliccando sulla scheda "Installato", possiamo vedere quali librerie sono installate e rimuoverle se necessario. Cliccando su "Rivela" si apre il file manager e ci mostra la cartella con le librerie installate.


Ciò significa che le librerie non verranno più installate nei propri documenti in "C:"Users"<Name>-Documents-Arduino-libraries" ma in "C:-Users-<Name>platformio-lib".


2. Crea il tuo primo progetto

Prima di poter utilizzare la libreria installata, è necessario creare un progetto.
Per fare questo, andiamo al pulsante "Home" in alto e fare clic su "Nuovo progetto" a "Accesso rapido".



PiattaformaIO: Nuovo progetto

Nella finestra successiva, assegniamo un nome e selezioniamo il microcontrollore. Nell'esempio, prendo il nostro Nano V3 – così entro Nano a "Board" e scelgo "Arduino Nano ATmega328". Lascio la voce per "Framework" a "Arduino". Gli utenti esperti possono scegliere tra altri framework a seconda della scheda.

PiattaformaIO: Nuovo progetto: Impostazioni

Ora viene creato il progetto. Questa operazione può richiedere alcuni minuti, soprattutto se si tratta del primo progetto con un microcontrollore specifico e tutti i file necessari devono essere scaricati da Internet.

PlatformIO: messaggio "Attendere"


Dopo di che, l'esploratore appare a sinistra e viene visualizzato il nostro progetto "OLED-TEST". Quando apriamo "src" vediamo un file chiamato "main.cpp". Corrisponde al nostro schizzo Arduino vuoto, con "void Setup()" e "void loop()".

PiattaformaIO: Progetto vuoto

Nella parte inferiore della barra di stato blu vengono visualizzati una varietà di piccoli simboli. Questi sono pulsanti, e ci permettono l'accesso a varie funzioni. Possiamo compilare il codice usando "Build". "Upload" carica il codice compilato nel microcontrollore.

Test-saggio, compilo lo schizzo vuoto e lo carico. Nella console viene visualizzato il seguente output:


> Esecuzione dell'attività: C:'Users''chrisp'.platformio'scriptv'platformio.exe run --target upload <

Elaborazione nanoatmega328 (piattaforma: atmelavr; scheda: nanoatmega328; quadro: arduino)
---------------------------------------------------------------------------
PackageManager: Installazione di tool-avrdude
Download [- 100%
Decomprimere la decompressione ['''''''''''''''''''''''''''''''''''''''''".
La modalità dettagliata può essere abilitata tramite l'opzione '-v, --verbose'
PIATTAFORMA: Atmel AVR > Arduino Nano ATmega328
SISTEMA: ATMEGA328P 16MHz 2KB DI RAM (30 KB Flash)
Libreria Dependency Finder -> http://bit.ly/configure-pio-ldf
MODALE LDF: CERCA(catena) COMPATIBILITY(soft)
Raccolte 25 librerie compatibili
Dipendenze di scansione in corso...
Nessuna dipendenza
Compilazione di .pioenvs-nanoatmega328
Archiviazione .pioenvs, nanoatmega328,libFrameworkArduinoVariant.a
Compilazione di .pioenvs-nanoatmega328-FrameworkArduino-CDC.cpp.o
Compilazione di .pioenvs,nanoatmega328- FrameworkArduino,HardwareSerial.cpp.o
Compilazione di .pioenvs,nanoatmega328-FrameworkArduino-HardwareSerial0.cpp.o
Compilazione di .pioenvs,nanoatmega328-FrameworkArduino-HardwareSerial1.cpp.o
Compilazione di .pioenvs,nanoatmega328-FrameworkArduino-HardwareSerial2.cpp.o
Compilazione di .pioenvs,nanoatmega328-FrameworkArduino-HardwareSerial3.cpp.o
Compilazione di .pioenvs-nanoatmega328-FrameworkArduino-IPAddress.cpp.o
Compilazione di .pioenvs,nanoatmega328-FrameworkArduino-PluggableUSB.cpp.o
Compilazione di .pioenvs-nanoatmega328-FrameworkArduino-Print.cpp.o
Compilazione di .pioenvs-nanoatmega328-FrameworkArduino-Stream.cpp.o
Compilazione di .pioenvs-nanoatmega328-FrameworkArduino-Tone.cpp.o
Compilazione di .pioenvs,nanoatmega328-FrameworkArduino-USBCore.cpp.o
Compilazione di .pioenvs,nanoatmega328-FrameworkArduino-WInterrupts.c.o
Compilazione di .pioenvs-nanoatmega328-FrameworkArduino-WMath.cpp.o
Compilazione di .pioenvs-nanoatmega328-FrameworkArduino-WString.cpp.o
Compilazione di .pioenvs-nanoatmega328-FrameworkArduino-abi.cpp.o
Compilazione di .pioenvs-nanoatmega328-FrameworkArduino-hooks.c.o
Compilazione di .pioenvs-nanoatmega328-FrameworkArduino-main.cpp.o
Compilazione di .pioenvs-nanoatmega328-FrameworkArduino
Compilazione di .pioenvs-nanoatmega328-FrameworkArduino-wiring.c.o
Compilazione di .pioenvs-nanoatmega328-FrameworkArduino-wiring_analog.c.o
Compilazione di .pioenvs-nanoatmega328-FrameworkArduino-wiring_digital.c.o
Compilazione di .pioenvs-nanoatmega328-FrameworkArduino-wiring_pulse. S.o
Compilazione di .pioenvs-nanoatmega328-FrameworkArduino-wiring_pulse.c.o
Compilazione di .pioenvs-nanoatmega328-FrameworkArduino-wiring_shift.c.o
Archiviazione .pioenvs-nanoatmega328-libFrameworkArduino.a
Collegamento di .pioenvs-nanoatmega328-firmware.elf
Edificio .pioenvs-nanoatmega328-firmware.hex
Dimensione di controllo .pioenvs-nanoatmega328-firmware.elf
Utilizzo memoria -> http://bit.ly/pio-memory-usage
DATI: [ ] 0.4% (utilizzato 9 byte da 2048 byte)
PROGRAMMA: [ ] 1,4% (utilizzato 444 byte da 30720 byte)
Configurazione del protocollo di caricamento in corso...
DISPONIBILE: arduino
CORRENTE: upload_protocol e arduino
Ricerca della porta di caricamento in corso...
Rilevato automaticamente: COM25
Caricamento di .pioenvs-nanoatmega328-firmware.hex

avrdude: dispositivo AVR inizializzato e pronto ad accettare le istruzioni

Proprietà Reading . ################################################## | 100% 0,00s

avrdude: Firma del dispositivo : 0x1e950f (probabilmente m328p)
avrdude: lettura del file di input ".pioenvs"nanoatmega328-firmware.hex"
avrdude: scrittura flash (444 byte):

Proprietà Writing . ################################################## | 100% 0,15s

avrdude: 444 byte di flash scritti
avrdude: verifica della memoria flash rispetto a .pioenvs-nanoatmega328-firmware.hex:
avrdude: caricare i dati flash dei dati dal file di input .pioenvs- nanoatmega328-firmware.hex:
avrdude: il file di input .pioenvs-nanoatmega328-firmware.hex contiene 444 byte
avrdude: lettura dei dati flash su chip:

Proprietà Reading . ################################################## | 100% 0,11s

avrdude: verifica ...
avrdude: 444 byte di flash verificati

avrdude: modalità provvisoria: Fusibili OK (E:00, H:00, L:00)

avrdude fatto. Grazie.

La S.r.l. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Das Terminal wird von Aufgaben wiederverwendet, dr'cken Sie zum Schlie'en eliebige Taste.



Nella parte inferiore dell'Explorer è il file "platformio.ini". Quando li selezioniamo, riconosciamo il microcontrollore selezionato . A questo punto, possiamo cambiare la porta per il caricamento, se necessario.

Per fare questo, possiamo aggiungere l'opzione "upload_port" in questo file, ad esempio con la riga "upload_port - COM25".

Per ulteriori opzioni sulle opzioni di caricamento, vedere https://docs.platformio.org/en/latest/projectconf/section_env_upload.html#upload-port

Suggerimento: nella home page Di PlatformIO: in "Dispositivi" sono elencate tutte le schede connesse e riconosciute:
PiattaformaIO: Scheda: Dispositivi

PiattaformaIO: Dispositivi

Ora possiamo integrare la biblioteca per mezzo di #include. Io uso lo schizzo campione dal nostro eBook al display OLED da 0,91" i2c con piccole regolazioni.





#include <Arduino.H>
#include <U8g2lib.H>

U8G2_SSD1306_128X32_UNIVISION_F_HW_I2C u8g2(U8G2_R0, // reset / U8X8_PIN_NONE);
u8g2_uint_t compensare;
u8g2_uint_t Larghezza;
Const Char *Testo = "Test";

Vuoto Installazione() {     u8g2.Iniziare();     u8g2.setFont (carattere di comando)(u8g2_font_logisoso32_tf);     Larghezza = u8g2.getUTF8Width (larghezza intallina)(Testo);     u8g2.setFontMode (modalità setFont)(0);
}

Vuoto Ciclo() {     u8g2_uint_t X;     u8g2.Firstpage();     Thu {         X = compensare;         u8g2.setFont (carattere di comando)(u8g2_font_logisoso32_tf);             Thu {              u8g2.drawUTF8 (disegno UTFa8)(X, 32, Testo);              X += Larghezza;     } Mentre ( X < u8g2.getDisplayWidth (informazioni in lingua inlingua).() );     u8g2.setFont (carattere di comando)(u8g2_font_logisoso32_tf);     u8g2.Setcursor(0, 64);     u8g2.Stampare(Larghezza);
} Mentre ( u8g2.Nextpage() );
compensare -= 1;
Se ( (u8g2_uint_t)compensare < (u8g2_uint_t) - Larghezza ){     compensare = 0;     u8g2.clearBuffer (buffer di chiaro)();     }
}

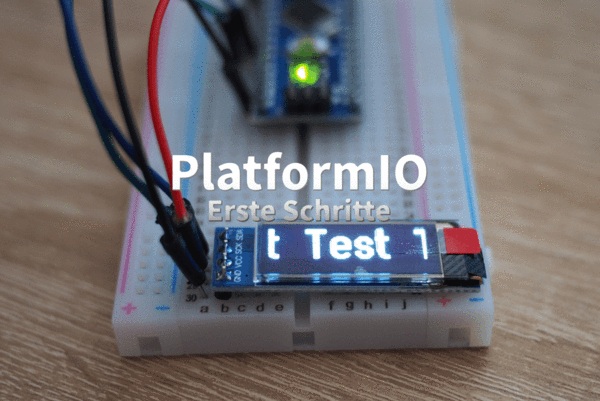

Dopo la compilazione e il caricamento, il testo viene visualizzato sul display:

 Testo "Test" appare sul display

Tutti gli inizi sono difficili. Passare a un nuovo software non è solo difficile, ma richiede anche molta disciplina, in quanto sarebbe molto facile avviare rapidamente l'IDE di Arduino e caricare rapidamente il codice.

Spero che questa guida passo-passo possa aiutarvi a resistere a questa tentazione.



Vorremmo sapere com'è stato il tuo ingresso nel mondo di PlatformIO. Scrivi le tue esperienze nei commenti o inviaci una breve e-mail. Quali ostacoli dovevi superare? Riuscite a immaginare di rinunciare completamente all'IDE di Arduino? Quali aspetti di PlatformIO vorresti vedere altri post sul blog?

Non vedo l'ora di ricevere il vostro feedback e dire addio a oggi.

Il tuo Markus Neumann
