Mit MQTT einen Roboter steuern - [Teil 2] - AZ-Delivery

Im ersten Teil dieser Blogserie haben Sie alles Wissenswerte über MQTT gelernt. Zudem wurde auf einem Raspberry Pi ein Server, der sogenannte Broker, eingerichtet und mit Kommandozeileneingaben wurden Nachrichten an den Broker gesendet und auch empfangen.

In diesem Teil wird der Aufbau etwas komplexer, wobei die Daten von diversen NodeMCUs und einem Arduino Uno mit Ethernet-Shield, den sogenannten Clients, gesendet und empfangen werden.

Hintergrund wird sein, dass Sie auf den gängigsten Micro Controllern, die AZ-Delivery vertreibt, einen MQTT-Client betreiben können. In den Hardware-Voraussetzungen ist nachzulesen, welche Teile zwingend zum Abschluss der Reihe benötigt werden. Einige Komponenten werden nur für diesen Blogteil benötigt, finden aber in diversen anderen Blogbeiträgen von AZ-Delivery Verwendung.

Hardware-Voraussetzung

Für diesen Blogbeitrag brauchen Sie nur wenige Bauteile, siehe Tabelle 1.

Anzahl Bauteil
1 Raspberry Pi (erforderlich)
1 Passendes Netzteil
1 NodeMCU Lua Amica Modul V2 ESP8266 ESP-12F(erforderlich)
1 ESP32 NodeMCU Module WLAN WiFi Development Board (erforderlich)
1 Micro Controller Board mit USB-Kabel (optional)
1 Ethernet Shield W5100 (optional)
1 Widerstände Sortiment (optional)
2 Potentiometer (erforderlich)
1 LCD Display 4x20 Zeichen Blau I2C (optional)
1 LED einfarbig (optional)

Tabelle 1: Benötigte Hardware

Denken Sie bei dem Pi daran, dass Sie neben der oben genannten Hardware auch eine MicroSD-Karte brauchen. Hierzu sollten Sie das Raspberry Pi OS (früher bekannt als Raspbian) als Image auf die Karte installieren.

Software-Voraussetzung

Die benötigte Software für dieses Projekt ist überschaubar:

  • Arduino IDE (https://www.arduino.cc/en/Main/Software), hier am besten die aktuelle Version herunterladen
  • Die Bibliothek PubSubClient mit allen Abhängigkeiten
  • Die Bibliothek LiquidCrystal_I2C mit allen Abhängigkeiten

Wie Sie Libraries über die Bibliotheksverwaltung installieren können, ist unter https://www.az-delivery.de/blogs/azdelivery-blog-fur-arduino-und-raspberry-pi/arduino-ide-programmieren-fuer-einsteiger-teil-1 Abschnitt Bibliotheksverwaltung, näher beschrieben.

Grundvoraussetzung

Damit dieser und auch die nachfolgenden Blogbeiträge funktionieren, braucht es einen Raspberry Pi mit installiertem MQTT-Broker. Wie das genau geht und welche Kommandos Sie dafür eingeben müssen, können Sie in Teil 1 dieser Blogserie genau nachlesen. Prüfen Sie bitte zusätzlich, ob der Broker auch beim Hochfahren vom Raspberry Pi gestartet wurde. Geben Sie dazu den Befehl aus Code 1 ins Terminal ein.

sudo service mosquitto status

Code 1: Abfrage im Terminal, ob mosquitto gestartet ist

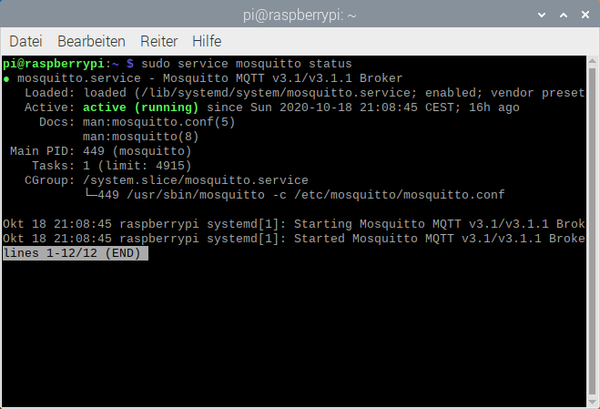

Sollte die Ausgabe ein active (running) zeigen, siehe Abbildung 1, sind keine weiteren Kommandos nötig.

Abbildung 1: Status von mosquitto-Broker im Terminal

Sollte sich die Ausgabe unterscheiden, so prüfen Sie bitte noch einmal, ob mosquitto korrekt installiert wurde und auch der Dienst korrekt in den Autostart eingebunden wurde. Die genaue Anleitung finden Sie in Teil 1.

Simples MQTT-Subscribe mit NodeMCU Lua Amica Modul V2 ESP8266

Gleich ein Hinweis an dieser Stelle: Für das hier beschriebene Beispiel wird der NodeMCU Lua Amica Modul V2 ESP8266 verwendet.

Im ersten Beispiel, siehe Code 2, soll der NodeMCU eine Verbindung mit dem MQTT-Broker aufbauen und alle Daten empfangen. Damit erhalten Sie auch direkt einen Einblick, wie die generelle Kommunikation mit der Bibliothek PubSubClient funktioniert. Damit Sie den Quellcode besser verstehen, wurde jede Funktion genau beschrieben.

Damit der Quellcode auch bei Ihnen läuft, müssen Sie ihre WLAN-ID und das Passwort im Quellcode abändern.



//-----------------------------------------------------
// Example 1 NodeMCU with MQTT
// Autor: Joern Weise
// License: GNU GPl 3.0
// Created: 20. Oct 2020
// Update: 25. Oct 2020
//-----------------------------------------------------
#include <ESP8266WiFi.h> //Lib for Wifi
#include <PubSubClient.h> //Lib for MQTT Pub and Sub
//
#ifndef STASSID
#define STASSID "................"
#define STAPSK "................"
#endif

#define ADVANCEDIAG 1
const char* MQTT_BROKER = "raspberrypi"; //Name of the mqtt broker
const char* SUBTOPIC = "/#";
String clientID = "NodeMCU_1"; //Clientname for MQTT-Broker
WiFiClient espClient;
PubSubClient mqttClient(espClient);

void setup()
{
  Serial.begin(115200); //Start Serial monitor baudrate 115200
  delay(50);
  writeAdvanceDiag("SerialMonitor enabled", true);
  setupWifi();
  writeAdvanceDiag("Set MQTT-Server", true);
  mqttClient.setServer(MQTT_BROKER,1883);
  writeAdvanceDiag("Set Callback-function", true);
  mqttClient.setCallback(callback);
  writeAdvanceDiag("Finish setup()-Function", true);
}

/*
* =================================================================
* Function: setupWifi
* Returns: void
* Description: Setup wifi to connect to network
* =================================================================
*/
void setupWifi()
{
  Serial.println("Connection to: " + String(STASSID));
  WiFi.mode(WIFI_STA);
  WiFi.begin(STASSID, STAPSK);
  while (WiFi.status() != WL_CONNECTED)
  {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.println("WiFi connected");
  Serial.println("IP address: ");
  Serial.println(WiFi.localIP());
}

void loop() {
// put your main code here, to run repeatedly:
  if(!mqttClient.connected())
  reconnectMQTT();

  mqttClient.loop();
}

/*
* =================================================================
* Function: callback
* Returns: void
* Description: Will automatically be called, if a subscribed topic
* has a new message
* topic: Returns the topic, from where a new msg comes from
* payload: The message from the topic
* length: Length of the msg, important to get content
* =================================================================
*/
void callback(char* topic, byte* payload, unsigned int length)
{
  String stMessage = "";
  writeAdvanceDiag("Message arrived from topic: " + String(topic), true);
  writeAdvanceDiag("Message length: " + String(length), true);
  for (int i = 0; i < length; i++)
  stMessage += String((char)payload[i]);
  writeAdvanceDiag("Message is: " + stMessage, true);
}

/*
* =================================================================
* Function: reconnectMQTT
* Returns: void
* Description: If there is no connection to MQTT, this function is
* called. In addition, the desired topic is registered.
* =================================================================
*/
void reconnectMQTT()
{
  while(!mqttClient.connected())
  {
    writeAdvanceDiag("Login to MQTT-Broker", true);
    if(mqttClient.connect(clientID.c_str()))
    {
      Serial.println("Connected to MQTT-Broker " +String(MQTT_BROKER));
      writeAdvanceDiag("Subscribe topic '" + String(SUBTOPIC)+ "'", true);
      mqttClient.subscribe(SUBTOPIC,1); //Subscibe topic "SUBTOPIC"
    }
    else
    {
      writeAdvanceDiag("Failed with rc=" +String(mqttClient.state()), true);
      Serial.println("Next MQTT-Connect in 3 sec");
      delay(3000);
    }
  }
}

/*
* =================================================================
* Function: writeAdvanceDiag
* Returns: void
* Description: Writes advance msg to serial monitor, if
* ADVANCEDIAG >= 1
* msg: Message for the serial monitor
* newLine: Message with linebreak (true)
* =================================================================
*/
void writeAdvanceDiag(String msg, bool newLine)
{
  if(bool(ADVANCEDIAG)) //Check if advance diag is enabled
  {
    if(newLine)
      Serial.println(msg);
   else
     Serial.print(msg);
  }
}

 Code 2: Example NodeMCU Receive MQTT-Data

 Am Anfang vom Code wird ein Objekt espClient erzeugt und dem ebenfalls erzeugten Objekt mqttClient übergeben. Damit kann bei einer aktiven WiFi-Verbindung eine generelle Kommunikation hergestellt werden.

Startet der NodeMCU, wird zunächst das WiFi, hier in der Funktion setupWifi(), eingerichtet und anschließend in der setup()-Funktion die Verbindung zum MQTT-Broker hergestellt.

Mittels „mqttClient.setServer(MQTT_BROKER,1883);” wird die Adresse und der Port vom MQTT Broker konfiguriert und über „mqttClient.setCallback(callback);“ die Funktion zur Abarbeitung der empfangenen Daten bestimmt, dazu weiter unten mehr.

Die loop()-Funktion macht genau zwei Dinge:

1. Prüfung, ob der NodeMCU mit dem MQTT-Broker verbunden ist. Sollte das nicht der Fall sein, wird die Funktion reconnectMQTT() aufgerufen.

2. Die Funktion mqttClient.loop() wird aufgerufen, um die Kommunikation mit MQTT durchzuführen.

Der erste Schritt ist die Anmeldung beim MQTT-Broker mit einem eindeutigen Client-Namen. Diesen  können Sie über die globale Variable „clientID” frei bestimmen. War die Anmeldung erfolgreich, wird  im nächsten Schritt das gewünschte Topic abonniert. Dies geschieht mittels

„mqttClient.subscribe(SUBTOPIC,1)”

wobei in diesem Beispiel SUBTOPIC das Topic „/#“ (alle Topics)  abonniert und die „1“ für ein QoS größer 0 steht. Damit wird der NodeMCU mit Nachrichten vom  Broker versorgt, sobald es Änderungen bei einem Topic gibt.

Im Fehlerfall versucht sich der NodeMCU alle 3 Sekunden mit dem Broker neu zu verbinden.

Damit kommen wir zu dem Punkt, an dem der NodeMCU vom Broker Daten empfängt, sofern der  NodeMCU verbunden ist. Mittels der Funktion callback() werden, sofern es neue Nachrichten gibt,  diese ausgewertet. Dabei werden der callback()-Funktion drei Parameter übergeben:

  1. topic: Welches den absoluten Topicpfad der empfangenen Nachricht wiedergibt
  2. payload: Die Nachricht, wobei diese in Byte-Format vorliegt
  3.  length: Die Länge der Nachricht

Mit diesen drei Informationen können Sie auswerten, wofür Sie das gewählte Topic brauchen. Im hier  vorliegenden Fall geben wir das Topic über den seriellen Monitor aus. Direkt danach wandeln wir die  Byte-Nachricht mittels der in Code 3 gezeigten for-Schleife in einen String um. Damit haben Sie eine  normal lesbare Nachricht.

for (int i = 0; i < length; i++)
stMessage += String((char)payload[i]);

Code 3: Codefragment um MQTT-Nachricht in String zu konvertieren

Diese Nachricht im String-Format wird ebenfalls über den seriellen Monitor ausgegeben

Dass dieser Sketch auch so reibungsfrei funktioniert, können Sie in Abbildung 2 sehen.

Abbildung 2: Empfangene Nachricht vom MQTT-Broker

Bitte bedenken Sie gleich im Vorfeld Ihrer Nachrichten, dass unsere deutschen Umlaute nicht  funktionieren. Diese werden dann durch andere Zeichen dargestellt.

Simples MQTT-Subscribe with ESP32 NodeMCU

Hinweis an dieser Stelle, für das folgende Beispiel wird das ESP32 NodeMCU Module WLAN WiFi  Development Board genutzt.

Im Beispiel von Code 4 soll der ESP32 NodeMCU Daten an den MQTT-Broker senden. Da es sehr  einfach ist starten wir damit, dass alle zwei Sekunden die Laufzeit vom ESP32 NodeMCU Module  WLAN WiFi Development Board an den Broker gesendet wird.

Auch in diesem Beispiel sind im Code viele Kommentare vorhanden, damit Sie diesen leichter  verstehen. Damit der Quellcode auch bei Ihnen läuft, müssen Sie ihre WLAN-ID und das Passwort im  Quellcode abändern.

//-----------------------------------------------------
// Example 2 ESP-NodeMCU with MQTT
// Autor: Joern Weise
// License: GNU GPl 3.0
// Created: 20. Oct 2020
// Update: 25. Oct 2020
//-----------------------------------------------------
#include <WiFi.h>
#include <PubSubClient.h> //Lib for MQTT Pub and Sub
//
#ifndef STASSID
#define STASSID "……………" //Enter Wfi-Name
#define STAPSK "……………" //Enter Passkey
#endif

#define ADVANCEDIAG 1
const char* MQTT_BROKER = "raspberrypi"; //Name of the mqtt broker
const char* PubTopic = "/Client/ESP32"; //Topic where to publish
String clientID = "ESP-DevKit_1"; //Clientname for MQTT-Broker
WiFiClient espClient;
PubSubClient mqttClient(espClient);

unsigned long lLastMsg = 0;
int iTimeDelay = 2000; //Set delay for next msg to 2 seconds
#define MSG_BUFFER_SIZE (50)
char msg[MSG_BUFFER_SIZE];

void setup()
{
  Serial.begin(115200); //Start Serial monitor baudrate 115200
  delay(50);
  writeAdvanceDiag("SerialMonitor enabled", true);
  setupWifi();
  writeAdvanceDiag("Set MQTT-Server", true);
  mqttClient.setServer(MQTT_BROKER,1883);
  writeAdvanceDiag("Finish setup()-Function", true);
}

/*
* =================================================================
* Function: setupWifi
* Returns: void
* Description: Setup wifi to connect to network
* =================================================================
*/
void setupWifi()
{
  Serial.println("Connection to: " + String(STASSID));
  WiFi.mode(WIFI_STA);
  WiFi.begin(STASSID, STAPSK);
  while (WiFi.status() != WL_CONNECTED)
  {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.println("WiFi connected");
  Serial.println("IP address: ");
  Serial.println(WiFi.localIP());
}

void loop() {
// put your main code here, to run repeatedly:
  if(!mqttClient.connected())
    reconnectMQTT();

  mqttClient.loop();

  if(millis() - lLastMsg > iTimeDelay)
  {
    lLastMsg = millis();
    snprintf(msg,MSG_BUFFER_SIZE, "%1d",millis()); //Convert message to char
    mqttClient.publish(PubTopic,msg,true); //Send to broker
  }
}

/*
* =================================================================
* Function: reconnectMQTT
* Returns: void
* Description: If there is no connection to MQTT, this function is
* called. In addition, the desired topic is registered.
* =================================================================
*/
void reconnectMQTT()
{
  while(!mqttClient.connected())
  {
    writeAdvanceDiag("Login to MQTT-Broker", true);
    if(mqttClient.connect(clientID.c_str()))
    {
      Serial.println("Connected to MQTT-Broker " +String(MQTT_BROKER));
    }
    else
    {
      writeAdvanceDiag("Failed with rc=" +String(mqttClient.state()), true);
      Serial.println("Next MQTT-Connect in 3 sec");
      delay(3000);
    }
  }
}

/*
* =================================================================
* Function: writeAdvanceDiag
* Returns: void
* Description: Writes advance msg to serial monitor, if
* ADVANCEDIAG >= 1
* msg: Message for the serial monitor
* newLine: Message with linebreak (true)
* =================================================================
*/
void writeAdvanceDiag(String msg, bool newLine)
{
  if(bool(ADVANCEDIAG)) //Check if advance diag is enabled
  {
    if(newLine)
      Serial.println(msg);
    else
      Serial.print(msg);
  }
}

 Code 4: ESP32 MQTT-Daten empfangen lassen

Wie schon im ersten Beispiel wird ein Objekt espClient erzeugt und dem ebenfalls erzeugten Objekt mqttClient übergeben. Beim Start vom ESP32 NodeMCU Module WLAN WiFi Development Board wird das WiFi über die Funktion setupWiFi() aufgebaut. Direkt im Anschluss der setup()-Funktion wird der MQTT-Broker mittels „mqttClient.setServer(MQTT_BROKER,1883);” vorkonfiguriert. Eine callback()-Funktion braucht es an dieser Stelle nicht, da keine Daten empfangen und verarbeitet werden müssen.

Die loop()-Funktion ist daher fast identisch zum ersten Beispiel, mit der Ausnahme von der Zeile die Code 5 zeigt.

if(millis() - lLastMsg > iTimeDelay)
{
    lLastMsg = millis();
    snprintf(msg,MSG_BUFFER_SIZE, "%1d",millis()); //Convert message to char
    mqttClient.publish(PubTopic,msg,true); //Send to broker
}

 Code 5: Codefragment for Sending the active time

Dieser Teil sendet alle 2 Sekunden die aktuelle Laufzeit an das Topic "/Client/ESP32". Das dieses  Beispiel funktioniert, zeigt Abbildung 3. In diesem Fall zeigt MQTT.fx die Nachrichten vom MQTT Broker an.

Abbildung 3: MQTTfx zeigt gesendete Daten vom ESP32 NodeMCU

MQTT-Beispiel mit mehreren Clients

In den letzten Beispielen, auch im ersten Blogbeitrag, sind wir immer von einem Broker und einem  Client ausgegangen. Die Realität bei solchen MQTT-Projekten sieht aber oft anders aus.  In der Praxis gibt es meist Clients, die Daten von Sensoren liefern, Clients, welche die gepushten  Daten empfangen und weiterverarbeiten, und zu guter Letzt Clients, die ausführen.

Für das jetzt kommende Beispiel, wird ein NodeMCU Lua Amica Modul V2 einen Potentiometerwert  überwachen und bei Änderung der neue Wert an den Broker gesenden.

Ein ESP32 NodeMCU Module WLAN WiFi Development Board subscribt diese Daten und mappt diese  von 0-1024 auf 0-255, zudem published es von zwei BME/BMP280-Sensoren die Temperatur und den  Luftdruck.

Diese gesammelten Daten subscribt ein Arduino Uno mit Ethernet-Shield, LED und I2C-LCD-Display  und visualisiert die Daten. Die LED liefert das gemappte Signal vom Potentiometer und das Display  zeigt die Temperatur und den Luftdruck der beiden Sensoren an.

Wir beginnen mit der NodeMCU Lua Amica Modul V2 und dem Potentiometer. Verkabeln Sie beide  entsprechend der Abbildung 4. Dieser Teil ist einfach, da es nur drei Drähte angeschlossen werden  müssen.



Abbildung 4: Verdrahtung NodeMCU Lua Amica Modul V2 mit Poti

Der Code für den NodeMCU Lua Amica Modul V2 ist schlank gehalten und beinhaltet im wesentliche  die Initialisierung des WLANs und die Verbindung zu MQTT, sowie die Datenübermittlung der  analogen Potentiometerwerte, siehe Code 6. Damit der Quellcode auch bei Ihnen läuft, müssen Sie  ihre WLAN-ID und das Passwort im Quellcode abändern.

//-----------------------------------------------------
// Example 3 NodeMCU with Poti transfer to mqtt-broker
// Autor: Joern Weise
// License: GNU GPl 3.0
// Created: 20. Oct 2020
// Update: 25. Oct 2020
//-----------------------------------------------------
#include <ESP8266WiFi.h> //Lib for Wifi
#include <PubSubClient.h> //Lib for MQTT Pub and Sub

#ifndef STASSID
#define STASSID "ENTER-WIFI_HERE" //Enter Wfi-Name
#define STAPSK "ENTER-PASS-HERE" //Enter Wifi-Passkey
#endif
#define ADVANCEDIAG 1
#define MSG_BUFFER_SIZE (50)
#define UPDATETIME 200
#define MINVALUECHANGE 1

const char* MQTT_BROKER = "raspberrypi"; //Name of the mqtt broker
String clientID = "NodeMCU_1"; //Clientname for MQTT-Broker
const char* PubTopicPoti = "/Client/ESP32/Poti/Value"; //Topic where to publish
const int iAnalogPin = A0; //Set analog pin
int iSensorValue = 0;
int iLastValue = 0;

//Create objects for mqtt
WiFiClient espClient;
PubSubClient mqttClient(espClient);
unsigned int iLastTime = 0;
char msg[MSG_BUFFER_SIZE];
void setup()
{
  Serial.begin(115200); //Start Serial monitor baudrate 115200
  delay(50);
  writeAdvanceDiag("SerialMonitor enabled", true);
  setupWifi();
  writeAdvanceDiag("Set MQTT-Server", true);
  mqttClient.setServer(MQTT_BROKER, 1883);
  writeAdvanceDiag("Set Callback-function", true);
  writeAdvanceDiag("Finish setup()-Function", true);
}

/*
=================================================================
Function: setupWifi
Returns: void
Description: Setup wifi to connect to network
=================================================================
*/
void setupWifi()
{
  Serial.println("Connection to: " + String(STASSID));
  WiFi.mode(WIFI_STA);
  WiFi.begin(STASSID, STAPSK);
  while (WiFi.status() != WL_CONNECTED)
  {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.println("WiFi connected");
  Serial.println("IP address: ");
  Serial.println(WiFi.localIP());
}

void loop() {
// put your main code here, to run repeatedly:
  if (!mqttClient.connected())
    reconnectMQTT();

  mqttClient.loop();

  if (millis() - iLastTime > UPDATETIME)
  {
    iSensorValue = analogRead(iAnalogPin); //Read analog value
    if (iSensorValue != iLastValue)
    {
      if (abs(iSensorValue - iLastValue) > MINVALUECHANGE) // Check if change is high enough
      {
        Serial.println("Sensorvalue: " + String(iSensorValue));
        snprintf(msg, MSG_BUFFER_SIZE, "%d", iSensorValue); //Convert message to char
        mqttClient.publish(PubTopicPoti, msg); //Send to broker
        iLastValue = iSensorValue;
      }
    }
    iLastTime = millis();
  }
}

/*
=================================================================
Function: reconnectMQTT
Returns: void
Description: If there is no connection to MQTT, this function is
called. In addition, the desired topic is registered.
=================================================================
*/
void reconnectMQTT()
{
  while (!mqttClient.connected())
  {
    writeAdvanceDiag("Login to MQTT-Broker", true);
    if (mqttClient.connect(clientID.c_str()))
    {
      Serial.println("Connected to MQTT-Broker " +  String(MQTT_BROKER));
    }
    else
    {
      writeAdvanceDiag("Failed with rc=" + String(mqttClient.state()), true);
      Serial.println("Next MQTT-Connect in 3 sec");
      delay(3000);
    }
  }
}

/*
=================================================================
Function: writeAdvanceDiag
Returns: void
Description: Writes advance msg to serial monitor, if
ADVANCEDIAG >= 1
msg: Message for the serial monitor
newLine: Message with linebreak (true)
=================================================================
*/
void writeAdvanceDiag(String msg, bool newLine)
{
  if (bool(ADVANCEDIAG)) //Check if advance diag is enabled
  {
    if (newLine)
      Serial.println(msg);
    else
      Serial.print(msg);
  }
}

Code 6: NodeMCU Lua Amica Modul V2

Damit Sie schneller den Quellcode verstehen, sind viele Kommentare und Hinweise zu den  Funktionen vermerkt worden.

Der nächste MicroController, der hier aufgebaut und seine Funktion bekommen soll, ist das ESP32  NodeMCU Module WLAN WiFi Development Board. Dieser erhält, da er zwei I2C-Schnittstellen  besitzt, gleich zwei BME/BMP280-Sensoren und übernimmt das Mapping der analogen  Potentiometerwerte. Auch hier ist die Verdrahtung einfach, siehe Abbildung 5.

Abbildung 5: Verdrahtung ESP32 NodeMCU Module WLAN WiFi Development Board

Der Code für diese Aufgaben, siehe Code 7, ist etwas umfangreicher. Zunächst wird die WLAN-Verbindung, die MQTT-Verbindung und die Sensoren initialisiert. In der callback-Funktion wird der neu empfangene analoge Potentiometerwert auf einen Wert zwischen 0 bis 255 gemappt und wieder an den Broker gesendet. Hat einer oder beide BME/BMP280 neue Messdaten, die von den vorherigen Werten abweichen, werden diese ebenfalls and den Broker übermittelt.

Damit der Quellcode auch bei Ihnen läuft, müssen Sie ihre WLAN-ID und das Passwort im Quellcode abändern.

//-----------------------------------------------------
// Example 3 ESP-NodeMCU with two BME transfer to
// mqtt-broker and mapping analog input
// Autor: Joern Weise
// License: GNU GPl 3.0
// Created: 20. Oct 2020
// Update: 25. Oct 2020
//-----------------------------------------------------
#include <Adafruit_BME280.h>
#include <Wire.h>
#include <WiFi.h>
#include <PubSubClient.h> //Lib for MQTT Pub and Sub

//Define WiFi-Settings
#ifndef STASSID
#define STASSID "ENTER-WIFI-HERE" //Enter Wfi-Name
#define STAPSK "ENTER-PASS-HERE" //Enter Passkey
#endif

#define ADVANCEDIAG 1

#define I2C_SDA1 21
#define I2C_SCL1 22
#define I2C_SDA2 17
#define I2C_SCL2 16
#define NEXTUPDATE 2000

//Objects for I2C and BME
TwoWire I2Cone = TwoWire(0);
TwoWire I2Ctwo = TwoWire(1);
Adafruit_BME280 bmeOne;
Adafruit_BME280 bmeTwo;
unsigned long lastTime = 0;

const char* MQTT_BROKER = "raspberrypi"; //Name of the mqtt broker
const char* PubTopicTempOne = "/Client/ESP32/TempOne"; //Topic first temp
const char* PubTopicTempTwo = "/Client/ESP32/TempTwo"; //Topic second temp
const char* PubTopicPresOne = "/Client/ESP32/PressOne"; //Topic first pressure
const char* PubTopicPresTwo = "/Client/ESP32/PressTwo"; //Topic second pressure
const char* PubTopicPotiMap = "/Client/ESP32/PotiMapValue"; //Topic second pressure
const char* SUBTOPIC = "/Client/ESP32/Poti/Value"; //Topic subscribe poti value
String clientID = "ESP-DevKit_1"; //Clientname for MQTT-Broker

int iLastTempOne,iLastTempTwo,iLastPressOne,iLastPressTwo;

//Create objects for mqtt
WiFiClient espClient;
PubSubClient mqttClient(espClient);

#define MSG_BUFFER_SIZE (50)
char msg[MSG_BUFFER_SIZE];

void setup() {
// put your setup code here, to run once:
  Serial.begin(115200);
  Serial.println("BME280 test");
  Serial.println("Init both I2C-Connections");
  I2Cone.begin(I2C_SDA1, I2C_SCL1, 400000);
  I2Ctwo.begin(I2C_SDA2, I2C_SCL2, 400000);
  Serial.println("Make first BME talking to us");
  bool bStatus;
//Init first sensor
  bStatus = bmeOne.begin(0x76, &I2Cone);
  if (!bStatus)
  {
    Serial.println("Could not find a valid BME280 - 1 sensor, check wiring!");
    while (1);
  }
  else
    Serial.println("Valid BME280 - 1 sensor!");

//Init second sensor
  bStatus = bmeTwo.begin(0x76, &I2Ctwo);
  if (!bStatus)
  {
    Serial.println("Could not find a valid BME280 - 2 sensor, check wiring!");
    while (1);
  }
  else
    Serial.println("Valid BME280 - 2 sensor!");
    writeAdvanceDiag("Init Wifi", true);
    setupWifi();
    writeAdvanceDiag("Init Wifi - DONE", true);
    writeAdvanceDiag("Set MQTT-Server", true);
    mqttClient.setServer(MQTT_BROKER,1883);
    writeAdvanceDiag("Set Callback-function", true);
    mqttClient.setCallback(callback);
    writeAdvanceDiag("Finish setup()-Function", true);
  }

void loop() {
  // put your main code here, to run repeatedly:
  int iTempOne,iTempTwo,iPressOne,iPressTwo;
  if(!mqttClient.connected())
    reconnectMQTT();

  mqttClient.loop();
  //Check after "NEXTUPDATE" if values has changed
    if(millis() - lastTime > NEXTUPDATE)
    {
      iTempOne = int(bmeOne.readTemperature()); //Get temp one
      iTempTwo = int(bmeTwo.readTemperature()); //Get temp two
      iPressOne = int(bmeOne.readPressure() / 100.0F); //Get press one
      iPressTwo = int(bmeTwo.readPressure() / 100.0F); //get press two
      if(iTempOne != iLastTempOne) //Check temp one changed and send
    {
    snprintf(msg,MSG_BUFFER_SIZE, "%1d",iTempOne); //Convert message to char
    mqttClient.publish(PubTopicTempOne,msg,true); //Send to broker
    writeAdvanceDiag("Send Temp one: " + String(iTempOne), true);
    iLastTempOne = iTempOne;
  }
    if(iTempTwo != iLastTempTwo) //Check temp two changed and send
    {
      snprintf(msg,MSG_BUFFER_SIZE, "%1d",iTempTwo); //Convert message to char
      mqttClient.publish(PubTopicTempTwo,msg,true); //Send to broker
      writeAdvanceDiag("Send Temp two: " + String(iTempTwo), true);
      iLastTempTwo = iTempTwo;
    }
    if(iPressOne != iLastPressOne) //Check pressure one changed and send
    {
      snprintf(msg,MSG_BUFFER_SIZE, "%1d",iPressOne); //Convert message to char
      mqttClient.publish(PubTopicPresOne,msg,true); //Send to broker
      writeAdvanceDiag("Send Press one: " + String(iPressOne), true);
      iLastPressOne = iPressOne;
    }
    if(iPressTwo!= iLastPressTwo) //Check pressure two changed and send
    {
      snprintf(msg,MSG_BUFFER_SIZE, "%1d",iPressTwo); //Convert message to char
      mqttClient.publish(PubTopicPresTwo,msg,true); //Send to broker
      writeAdvanceDiag("Send Press two: " + String(iPressTwo), true);
      iLastPressTwo = iPressTwo;
    }
    lastTime = millis();
  }
}

/*
* =================================================================
* Function: callback
* Returns: void
* Description: Will automatical called, if a subscribed topic
* has a new message
* topic: Returns the topic, from where a new msg comes from
* payload: The message from the topic
* length: Length of the msg, important to get conntent
* =================================================================
*/
void callback(char* topic, byte* payload, unsigned int length)
{
  String stMessage = "";
  writeAdvanceDiag("Message arrived from topic: " + String(topic), true);
  writeAdvanceDiag("Message length: " + String(length), true);
  for (int i = 0; i < length; i++)
    stMessage += String((char)payload[i]);
  writeAdvanceDiag("Message is: " + stMessage, true);
  //Map value and send the mapped value to mqtt broker
  int iValue,iMapValue;
  iValue = stMessage.toInt();
  iMapValue = map(iValue,0,1024,0,255);
  snprintf(msg,MSG_BUFFER_SIZE, "%1d",iMapValue); //Convert message to char
  writeAdvanceDiag("Send mapped PotiValue: " + String(iMapValue), true);
  mqttClient.publish(PubTopicPotiMap,msg,true); //Send to broker
}

/*
* =================================================================
* Function: setupWifi
* Returns: void
* Description: Setup wifi to connect to network
* =================================================================
*/
void setupWifi()
{
  Serial.println("Connection to: " + String(STASSID));
  WiFi.mode(WIFI_STA);
  WiFi.begin(STASSID, STAPSK);
  while (WiFi.status() != WL_CONNECTED)
  {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.println("WiFi connected");
  Serial.println("IP address: ");
  Serial.println(WiFi.localIP());
}

/*
* =================================================================
* Function: writeAdvanceDiag
* Returns: void
* Description: Writes advance msg to serial monitor, if
* ADVANCEDIAG >= 1
* msg: Message for the serial monitor
* newLine: Message with linebreak (true)
* =================================================================
*/
void writeAdvanceDiag(String msg, bool newLine)
{
if(bool(ADVANCEDIAG)) //Check if advance diag is enabled
{
  if(newLine)
    Serial.println(msg);
  else
    Serial.print(msg);
  }
}

/*
* =================================================================
* Function: reconnectMQTT
* Returns: void
* Description: If there is no connection to MQTT, this function is
* called. In addition, the desired topic is registered.
* =================================================================
*/
void reconnectMQTT()
{
  while(!mqttClient.connected())
{
  writeAdvanceDiag("Login to MQTT-Broker", true);
  if(mqttClient.connect(clientID.c_str()))
    {
      Serial.println("Connected to MQTT-Broker " +String(MQTT_BROKER));
      writeAdvanceDiag("Subscribe topic '" + String(SUBTOPIC)+ "'", true);
      mqttClient.subscribe(SUBTOPIC,1); //Subscibe topic "SUBTOPIC"
    }
    else
    {
      writeAdvanceDiag("Failed with rc=" +String(mqttClient.state()), true);
      Serial.println("Next MQTT-Connect in 3 sec");
      delay(3000);
    }
  }
}

 Code 7: ESP32 NodeMCU Module WLAN WiFi Development Board

Im letzten Schritt sollen die gesammelten Daten visualisiert werden. Dazu wird der Arduino Uno mit aufgesteckten Ethernetshield, das 20x04 LCD I2C-Display, sowie eine einfarbige LED verwendet.

Die genaue Verdrahtung können Sie in Abbildung 6 sehen. Bedenken Sie, dass das 20x04 LCD I2C-Display eine Spannungsversorgung von 5V benötigt.

Abbildung 6: Arduino Uno Ethernetshield für Ausgabe

Auch bei der Programmierung des Arduino Uno gibt es keine großen Überraschungen. Zunächst wird das Netzwerk initialisiert und die Verbindung überprüft. Im nächsten Schritt werden das Display und die Verbindung zum MQTT-Broker aufgebaut. Für die Ausgabe der Daten ist die callback()-Funktion relevant, die alle Daten vom Broker empfängt und bei Änderungen einer oder mehrerer Werte diese im Display oder über die LED anzeigt.

//-----------------------------------------------------
// Example 3 Arduino Uno Ehternetshiled to receive
// data from broker and show on LCD and LED
// Autor: Joern Weise
// License: GNU GPl 3.0
// Created: 25. Oct 2020
// Update: 26. Oct 2020
//-----------------------------------------------------
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
#include <PubSubClient.h> //Lib for MQTT Pub and Sub
#include <SPI.h>
#include <Ethernet.h>

#define ADVANCEDIAG 1

LiquidCrystal_I2C lcd(0x27,20,4); // set the LCD address to 0x27 for a 16 chars and 2 line display
const int iAnalogOut = 6;
byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED }; //MAC-Adress for shield
IPAddress ip(192, 168, 178, 177); //Static IP-Adress for arduino
IPAddress myDns(192, 168, 178, 1); //IP-Adress router
char server[] = "www.google.com"; //Check if Arduino is online

String clientID = "Arduino_Uno"; //Clientname for MQTT-Broker
//Topics for subscribe
const char* MQTT_BROKER = "raspberrypi"; //Name of the mqtt broker
const char* SubTopicTempOne = "/Client/ESP32/TempOne"; //Topic first temp
const char* SubTopicTempTwo = "/Client/ESP32/TempTwo"; //Topic second temp
const char* SubTopicPresOne = "/Client/ESP32/PressOne"; //Topic first pressure
const char* SubTopicPresTwo = "/Client/ESP32/PressTwo"; //Topic second pressure
const char* SubTopicPotiMap = "/Client/ESP32/PotiMapValue"; //Topic mapped Poti

//Objects for ethernet-com
EthernetClient client;
PubSubClient mqttClient(client);

//Some vars for update
bool bUpdateDisplay = false;
bool bUpdatePWM = false;
int iLastTempOne,iLastTempTwo,iLastPressOne,iLastPressTwo,iLastPotiMap;

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    ; // wait for serial port to connect. Needed for native USB port only
  }
  Serial.println("Arduino Uno - Monitor");
  pinMode(iAnalogOut, OUTPUT);
  Ethernet.init(10); // Most Arduino shields use digital Pin 10
  lcd.init(); //Init LCD
  lcd.backlight(); //Backlight on
  lcd.clear(); //Clear old content
  bUpdateDisplay = true;
  Ethernet.begin(mac, ip); //Init ethernet-shild
  // Check for Ethernet hardware present
  if (Ethernet.hardwareStatus() == EthernetNoHardware) {
    Serial.println("Ethernet shield was not found. Sorry, can't run without hardware. :(");
    while (true) {
      delay(1); // do nothing, no point running without Ethernet hardware
    }
  }
  //Check if there is com to router
  while (Ethernet.linkStatus() == LinkOFF) {
    Serial.println("Ethernet cable is not connected.");
    delay(500);
  }

  // give the Ethernet shield a second to initialize:
  delay(1000);
  Serial.println("connecting...");

  //Check if system is able to communicate
  if (client.connect(server, 80)) {
    Serial.print("connected to ");
    Serial.println(client.remoteIP());
    // Make a HTTP request:
    client.println("GET /search?q=arduino HTTP/1.1");
    client.println("Host: www.google.com");
    client.println("Connection: close");
    client.println();
  } else {
    // if you didn't get a connection to the server:
    Serial.println("connection failed");
  }
  //Init MQTT
  writeAdvanceDiag("Set MQTT-Server", true);
  mqttClient.setServer(MQTT_BROKER,1883);
  writeAdvanceDiag("Set Callback-function", true);
  mqttClient.setCallback(callback);
  writeAdvanceDiag("Finish setup()-Function", true);
}

void loop() {
  // put your main code here, to run repeatedly:
  if(!mqttClient.connected())
    reconnectMQTT();

  mqttClient.loop();

  if(bUpdateDisplay)
  {
    UpdateDisplay();
    bUpdateDisplay = false;
  }
  if(bUpdatePWM)
  {
    analogWrite(iAnalogOut, iLastPotiMap); //Write new analog value to LED-Pin
    bUpdatePWM = false;
  }
}

/*
* =================================================================
* Function: writeAdvanceDiag
* Returns: void
* Description: Writes advance msg to serial monitor, if
* ADVANCEDIAG >= 1
* msg: Message for the serial monitor
* newLine: Message with linebreak (true)
* =================================================================
*/
void writeAdvanceDiag(String msg, bool newLine)
{
  if(bool(ADVANCEDIAG)) //Check if advance diag is enabled
  {
    if(newLine)
      Serial.println(msg);
    else
      Serial.print(msg);
  }
}

/*
* =================================================================
* Function: reconnectMQTT
* Returns: void
* Description: If there is no connection to MQTT, this function is
* called. In addition, the desired topic is registered.
* =================================================================
*/
void reconnectMQTT()
{
  while(!mqttClient.connected())
  {
    writeAdvanceDiag("Login to MQTT-Broker", true);
    if(mqttClient.connect(clientID.c_str()))
    {
      Serial.println("Connected to MQTT-Broker " +String(MQTT_BROKER));
      writeAdvanceDiag("Subscribe topic '" + String(SubTopicTempOne)+ "'", true);
      mqttClient.subscribe(SubTopicTempOne,1); //Subscibe topic "SubTopicTempOne"
      writeAdvanceDiag("Subscribe topic '" + String(SubTopicTempTwo)+ "'", true);
      mqttClient.subscribe(SubTopicTempTwo,1); //Subscibe topic "SubTopicTempTwo"
      writeAdvanceDiag("Subscribe topic '" + String(SubTopicPresOne)+ "'", true);
      mqttClient.subscribe(SubTopicPresOne,1); //Subscibe topic "SubTopicPresOne"
      writeAdvanceDiag("Subscribe topic '" + String(SubTopicPresTwo)+ "'", true);
      mqttClient.subscribe(SubTopicPresTwo,1); //Subscibe topic "SubTopicPresTwo"
      writeAdvanceDiag("Subscribe topic '" + String(SubTopicPotiMap)+ "'", true);
      mqttClient.subscribe(SubTopicPotiMap,1); //Subscibe topic "SubTopicPotiMap"
    }
    else
    {
      writeAdvanceDiag("Failed with rc=" +String(mqttClient.state()), true);
      Serial.println("Next MQTT-Connect in 3 sec");
      delay(3000);
    }
  }
}

/*
* =================================================================
* Function: callback
* Returns: void
* Description: Will automatical called, if a subscribed topic
* has a new message
* topic: Returns the topic, from where a new msg comes from
* payload: The message from the topic
* length: Length of the msg, important to get conntent
* =================================================================
*/
void callback(char* topic, byte* payload, unsigned int length)
{
  String stMessage = "";
  for (int i = 0; i < length; i++)
    stMessage += String((char)payload[i]);

  //Check if temp one has changed
  if(String(topic) == "/Client/ESP32/TempOne")
  {
    if(iLastTempOne != stMessage.toInt())
    {
      iLastTempOne = stMessage.toInt();
      bUpdateDisplay = true;
    }
  }
  //Check if temp two has changed
  if(String(topic) == "/Client/ESP32/TempTwo")
  {
    if(iLastTempTwo != stMessage.toInt())
    {
      iLastTempTwo = stMessage.toInt();
      bUpdateDisplay = true;
    }
  }
  //Check if pressure one has changed
  if(String(topic) == "/Client/ESP32/PressOne")
  {
    if(iLastPressOne != stMessage.toInt())
    {
      iLastPressOne = stMessage.toInt();
      bUpdateDisplay = true;
    }
  }
  //Check is pressure two has changed
  if(String(topic) == "/Client/ESP32/PressTwo")
  {
    if(iLastPressTwo != stMessage.toInt())
    {
      iLastPressTwo = stMessage.toInt();
      bUpdateDisplay = true;
    }
  }
  //Check if mapped poti value has changed
  if(String(topic) == "/Client/ESP32/PotiMapValue")
  {
    if(iLastPotiMap != stMessage.toInt())
    {
      iLastPotiMap = stMessage.toInt();
      bUpdatePWM = true;
    }
  }
}

/*
* =================================================================
* Function: UpdateDisplay
* Returns: void
* Description: Display new values on I2C-Display
* =================================================================
*/
void UpdateDisplay()
{
  lcd.clear();
  lcd.home();
  lcd.print("Temp one[C]: ");
  lcd.print(iLastTempOne);
  lcd.setCursor(0,1);
  lcd.print("Temp two[C]: ");
  lcd.print(iLastTempTwo);
  lcd.setCursor(0,2);
  lcd.print("Press one[hPa]: ");
  lcd.print(iLastPressOne);
  lcd.setCursor(0,3);
  lcd.print("Press two[hPa]: ");
  lcd.print(iLastPressTwo);
}

Code 8: Arduino Uno zur Anzeige der MQTT-Daten

Ist alles korrekt verdrahtet und der Code auf alle MicroController überspielt, sollten Sie schnell ein Ergebnis auf dem LCD-Display und der angeschlossenen LED sehen. Beim Drehen vom Potentiometer wird die Helligkeit der LED geändert und die aktuelle Temperatur und Druck beider Sensoren sollten visualisiert werden. Wie das aussehen kann, zeigt Abbildung 7.

Abbildung 7:Ausgabe von Sensordaten und LED-Helligkeit

Wollen Sie alle Daten ihres Brokers sehen, kann ich Ihnen das Tool MQTT.fx empfehlen. Damit können Sie sowohl Daten vom Broker subscriben als auch publishen. Probieren Sie gerne auch aus weiterer Hardware an die MicroController anzuschließen und die Daten an den Broker zu senden. Der Arduino Uno kann, über eine Schleife, die Daten abwechselnd anzeigen.

Mit Abschluss dieses Beitrages haben Sie sowohl die Grundlagen, als auch ein komplexeres praktisches Beispiel erhalten. Im nächsten Teil werden die Grundlagen und das praktische Beispiel genutzt, um einen Rollroboter zu steuern.

Dieses und weitere Projekte finden sich auf GitHub unter https://github.com/M3taKn1ght/Blog-Repo

Projekte für anfängerRaspberry pi

3 Kommentare

Jörn Weise

Jörn Weise

Hello jm1704,

thank you for the nice compliment. Of course, as bloggers, we are always interested in writing interesting and knowledgeable posts with az-delivery. Of course, the variety must not be missing and the reference to the products. Especially IoT is an interesting topic, but also holds great dangers if the knowledge is missing.
However, it must not be forgotten at this point that the topic is only dealt with on the surface! The broker is not secured and the Pi itself has no significant protection against manipulation. This makes it easy for criminal bodies to do damage when sensitive systems are controlled and regulated.
As my professor in college used to say, “You’ve now learned the basics, do something with it!”

Greetings Weise
-—-IN GERMAN———

Hallo jm1704,

danke für das nette Kompliment. Natürlich sind wir als Blogger immer daran interessiert mit az-delivery interessante und wissenswerte Beiträge zu schreiben. Natürlich darf die Abwechslung nicht fehlen und der Bezug den den Produkten nicht fehlen. Gerade IoT ist ein interessantes Thema, birgt aber auch große Gefahren, wenn das Wissen fehlt.
Man darf an dieser Stelle aber auch nicht vergessen, dass das Thema nur an der Oberfläche behandelt wird! Der Broker ist nicht gesichert und auch der Pi an sich hat keinen nennenswerten Schutz gegen Manipulation. Das macht es für kriminelle Organe einfach, Schaden anzurichten, wenn sensible Systeme kontrolliert und geregelt werden.
Wie mein Professor an der Uni immer sagte, “Sie haben nun die Grundlagen gelernt, machen Sie was drauß!”

Gruß Weise

Dieter Behm

Dieter Behm

Hallo und einen schönen guten Morgen.
Ich habe den ersten Blog glaube ich verstanden und mein Broker läuft auf dem Raspi. Jetzt mein Problem :
Der Node MCU (allerdings V3) lauft , bekommt nur die Verbindung zur FritzBox , gibt im seriellen Monitor keine Ip aus und folgendes erscheint:
-————-

ets Jan 8 2013,rst cause:2, boot mode:(3,6)

load 0×4010f000, len 3584, room 16
tail 0
chksum 0xb0
csum 0xb0
v2843a5ac
~ld
SerialMonitor enabled
Connection to: FRITZ!Box 7590 XQ

CUT HERE FOR EXCEPTION DECODER -——————

Exception (3):
epc1=0×40100718 epc2=0×00000000 epc3=0×00000000 excvaddr=0×4006eb39 depc=0×00000000

>>>stack>>>

Warum verbindet er sich nicht mit dem Broker
Ich hoffe Sie können einem Anfänger aufs Fahrrad helfen
Gruß
Dieter

jm1704

jm1704

Jörn,
Very good article on MQTT with explanatory notes and examples.
By this article you show the know how of AZ-Delivery and its team to use products offered for sale and their integrations.
Thanks

Kommentar hinterlassen

Alle Kommentare werden von einem Moderator vor der Veröffentlichung überprüft

Empfohlene Blogbeiträge

  1. ESP32 jetzt über den Boardverwalter installieren - AZ-Delivery
  2. Internet-Radio mit dem ESP32 - UPDATE - AZ-Delivery
  3. Arduino IDE - Programmieren für Einsteiger - Teil 1 - AZ-Delivery
  4. ESP32 - das Multitalent - AZ-Delivery

Empfohlene Produkte
