Wie meet, meet onzin!<br>Digitale multimeterkit - DIY 830T

Aan wie het nog niet is gebeurd, is er een fout opgetreden, meetapparaat uitgetrokken en dan dat: de waarden kunnen niet kloppen. Toen heb je weer onzin gemeten. Maar vaak kunt u uw fout snel vinden.

Daarom doet het nooit pijn om een tweede meetapparaat voor controle te hebben. En zou het niet cool zijn om het zelf te bouwen? Welnu, het is iets moeilijker om zelf een meetapparaat te ontwikkelen, maar we hebben er een kit voor in de winkel.

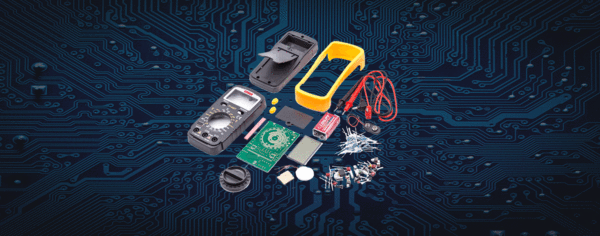

Digitale multimeterkit

U kunt het gebruiken om uw meetapparaat zelf te monteren.

Hier in de blog leggen we de afzonderlijke stappen uit.

Voordat we met de kit beginnen, controleren we of alles is inbegrepen:



Het is erg handig om de weerstanden van tevoren te sorteren:

Deze weerstandstabel helpt je:



Ring kleur 1e ring 2e ring 3, Ring (vermenigvuldiger) 4e ring (tolerantie)
sw zwart 0 0 - -
br bruin 1 1 × 10 1 %
rt rood 2 2 × 100 2 %
of oranje 3 3 × 1000 -
ge geel 4 4 × 10000 -
gn groen 5 5 × 100000 0,5 %
bl blauw 6 6 × 1000000 0,25 %
vi paars 7 7 × 10000000 0,1 %
gr grijs 8 8 - -
whs wit 9 9 - -
gd goud - - × 0,1 5 %
sr zilver - - × 0,01 10 %



Speciale aandacht moet worden besteed aan de tolerantieringen!

1 0,99Ω ± 0,5% R10 sw whs whs sr gn
1 9Ω ± 0,5% R8 whs sw sw sr gn
1 90Ω ± 0,5% R28 whs sw sw gd gn
1 100Ω ± 0,5% R29 br sw sw sw gn
2 900Ω ± 0,5% R17, R20 whs sw sw sw gn
1 9 kΩ ± 0,5% R21 whs sw sw br gn
1 90 kΩ ± 0,5% R22 whs sw sw rt gn
1 352kΩ ± 0,5% R23 of gn rt of gn
1 548 kΩ ± 0,5% R27 gn ge gr of gn
1 36Ω ± 1% R9 of bl sw gd br
1 360Ω ± 1% R11 of bl sw sw br
1 1kΩ ± 1% R5 br sw sw br br
3 10 kΩ ± 1% R6, R16, R30 br sw sw rt br
1 33 kΩ ± 1% R7 of of sw rt br
2 47 kΩ ± 5% R25, R36 ge vi sw rt gd
1 120 kΩ ± 5% R1 br rt sw of gd
9 220 kΩ ± 5% R4, R12, R13, R14, R19, R18, R24, R33, R35 rt rt sw of gd
2 470kΩ ± 5% R2, R31 ge vi sw of gd
1 1MΩ ± 5% R3 br sw sw ge gd
2 2MΩ ± 5% R15, R26 rt sw sw ge gd
1 90Ω ± 5% R34 whs sw sw gd gd



Na het sorteren van onze weerstanden beginnen we met solderen.

We beginnen met weerstanden R1, R36, R35, R33 rechtsboven en met R14, R13, R12, R24 linksboven, omdat deze nog steeds horizontaal worden gesoldeerd.

Alle resterende weerstanden worden volgens de bovenstaande tabel in de juiste posities gesoldeerd, maar niet horizontaal, maar staand. Zoals te zien is op de foto R3.

Dit gebeurt met alle verdere weerstanden. Totdat alle weerstanden uiteindelijk waren gesoldeerd.

We sorteren de resterende componenten op basis van de weerstanden:

Laten we beginnen met de condensatoren:

Benaming De moeite waard Opdruk
C1 100pF 101
C7 220pF 221
C2, C4, C5, C6 100pF 104J
C3 220nF 224J
C8 1µF 105



Na de condensatoren assembleren we de transistors (Q1 = 9013, Q2 = 9015), de diode (1N4007), de thermistor (R32 = 4B DMZ) en de potentiometer (VR1 = 200Ω)

In de volgende stap solderen we de zekeringhouder, de 9V-batterijclip (zonder aangesloten batterij) en de piëzo-luidspreker (BZ).

Het wordt aanbevolen om de piëzo-luidspreker met dubbelzijdig plakband (of vergelijkbaar) op de printplaat te bevestigen.

Nu kunnen de 3 meetcontacten worden gesoldeerd, deze kunnen eenvoudig worden gepositioneerd als solderen direct in de behuizing gebeurt. MAAR LET OP: Het metaal voert de warmte zeer goed af, niet te lang solderen, anders zal de plastic behuizing smelten !!!



Last but not least solderen we de 2 schakelaars en de contactstrip aan de achterkant.



Nu zijn we klaar met het solderen en kunnen we beginnen met het assembleren.

Eerst nemen we het voorste deel van de behuizing en plaatsen we het display in het venster en onderaan plaatsen we de geleidende rubberen strip.

Rechts en links van de ronde keuzeschakelaar zijn 2 gaten, waarin de 2 veren komen, waarop de 2 ballen worden geplaatst.



Vervolgens plaatsen we de keuzeschakelaar voorzichtig op de 2 ballen in de daarvoor bestemde uitsparing en plaatsen we ook de 2 kleine gele knoppen in de uitsparingen onder het display.

Nu plaatsen we de printplaat voorzichtig op de behuizing en proberen de keuzeschakelaar niet te verplaatsen en alle gaten in het midden te raken. Als alles correct is gepositioneerd, schroeven we het bord met 6 schroeven in de behuizing.

Het rubber wordt op het display gedrukt en de keuzeschakelaar tegen de ballen gedrukt.

Nu stellen we het meetapparaat bijvoorbeeld in op 20V om een kalibratie te kunnen uitvoeren. We verbinden een batterij met het open meetapparaat. Nu meten we de spanning van een andere batterij (bijvoorbeeld 9V) met een ander meetapparaat. We onthouden deze spanning en meten deze nu met ons nieuwe meetapparaat. Als de spanning nu afwijkt, kunnen we deze aanpassen met de potentiometer aan de achterkant totdat de spanning identiek wordt weergegeven met het andere meetapparaat.

Nadat we het meetapparaat hebben gekalibreerd, kunnen we de batterij verwijderen en de behuizing monteren. Steek hiervoor de batterijclip door het gat in het batterijvak en schroef de behuizing vast.

U hebt nu uw eigen meetapparaat samengesteld. Wij wensen u veel plezier en succes met uw projecten en het meetapparaat zal zeker uw goede metgezel zijn.
