WPS of WiFi Protected Setup is een methode om een apparaat op het WiFi-netwerk te registreren zonder de SSID en het wachtwoord in te voeren. Voor veel WLAN-projecten worden de SSID en het wachtwoord gedefinieerd in de programmacode. Dit betekent dat het programma voor elk WLAN opnieuw moet worden gecompileerd. Met WPS is dit niet nodig en kunt u een controller met een eenmaal gecompileerd programma op verschillende WLAN's registreren.
De ESP8266 kan dat heel gemakkelijk. We hebben slechts een knop nodig van elke GPIO-pin naar aarde om het proces te starten.
Code:
# opnemen <ESP8266WiFi.h> #define WPS D4 // Pin voor de WPS-knop // Start de WPS-configuratie dwaas startWPS() { Serie.println("WPS-configuratie gestart"); dwaas wpsSucces = WiFi.beginWPSConfig(); als(wpsSucces) { // Hoeft niet altijd succesvol te betekenen! Na een time-out is de SSID leeg String newSSID = WiFi.SSID(); als(newSSID.lengte() > 0) { // We waren alleen succesvol als een SSID werd gevonden Serie.printf("WPS klaar. Succesvol ingelogd op SSID '% s' \ n", newSSID.c_str()); } anders { wpsSucces = fout; } } terug wpsSucces; } // setup-functie nietig instellen() { Serie.beginnen(74880); // met 74880 zijn de berichten ook zichtbaar bij het opstarten Serie.setDebugOutput(waar); // Indien waar, wordt extra foutopsporingsinformatie uitgevoerd vertraging(1000); Serie.printf("\ nProbeer verbinding te maken met opgeslagen SSID '% s' \ n", WiFi.SSID().c_str()); pinMode(WPS, INPUT_PULLUP); // Activeer de invoerknop WiFi.mode(WIFI_STA); WiFi.beginnen(WiFi.SSID().c_str(),WiFi.psk().c_str()); // laatst opgeslagen inloggegevens int cnt = 0; // We proberen te registreren terwijl ((WiFi.status() == WL_DISCONNECTED) && (cnt < 10)){ vertraging(500); Serie.afdrukken("."); cnt++; } wl_status_t status = WiFi.status(); als(status == WL_CONNECTED) { Serie.printf("\ nSuccesvol ingelogd bij SSID '% s' \ n", WiFi.SSID().c_str()); } anders { // We zijn er niet in geslaagd WPS te lanceren Serie.printf("\ nKan geen wifi-verbinding tot stand brengen. Status = '% d' \ n", status); Serie.println("Druk op de WPS-knop op de router. \ N Druk op de WPS-knop op de ESP!"); terwijl (digitaal lezen(WPS)!=0) {opbrengst();} als(!startWPS()) { Serie.println("Er kan geen verbinding tot stand worden gebracht via WPS"); } } } nietig lus() { // code voor het programma }
Een bestaand project kan heel eenvoudig worden uitgebreid met de WPS-functie.
In plaats van de vaste SSID en het wachtwoord gebruiken we de waarden die de ESP8266 in het flashgeheugen heeft opgeslagen.
WiFi.beginnen(WiFi.SSID().c_str(),WiFi.psk().c_str());

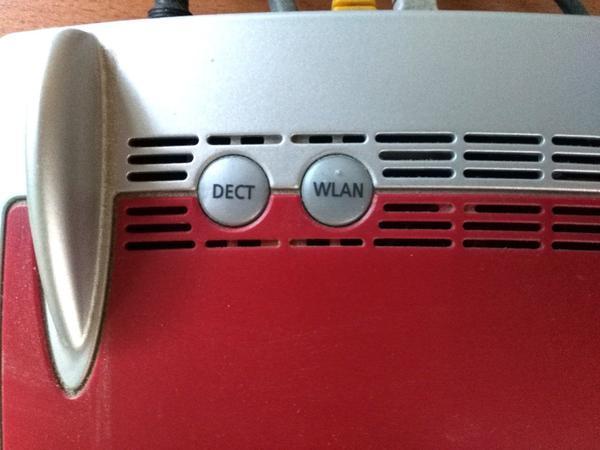

Als hiermee geen verbinding mogelijk is, wordt een overeenkomstige tekst weergegeven dat WPS eerst op de router moet worden gestart en vervolgens door op onze knop te drukken. In plaats van de tekstuitvoer kan men b.v. laat een LED oplichten. Nadat is herkend dat de knop is ingedrukt, roepen we de startWPS-functie aan, die de rest doet.
In de Arduino IDE moet u "Erase-Flash:" instellen op Sketch + WiFi-instellingen in het toolmenu op het bord, zodat een WPS kan plaatsvinden de volgende keer dat u start. Anders worden de opgeslagen toegangsgegevens gebruikt na een succesvolle WPS.
Belangrijke opmerking: Zorg ervoor dat de juiste ESP8266-software is geïnstalleerd. Open hiervoor de boardmanager en scrol naar beneden totdat je de esp8266 vindt. Versie 2.5 of hoger moet hier worden geïnstalleerd. In versie 2.4.2 was de WPS-functie uitgeschakeld. Het werkte ook met oudere versies.
15 Reacties
Bruno SAVORNIN
Vielen Dank für Ihre Hilfe. Aufrichtig
Andreas Wolter
@Bruno SAVORNIN: Sie benötigen einen anderen Core und andere Bibliotheken. Dazu müssen Sie im Menü “Board” einen ESP32 auswählen. Wenn der Core noch nicht installiert wurde, müssen Sie das vorher tun. Damit erhalten Sie die korrekten Bibliotheken und ein Beispielprogramm, den Sie im Menü “Beispiele” unter dem Punkt “WPS” finden.
Grüße,
Andreas Wolter
AZ-Delivery Blog
Bruno SAVORNIN
Bonjour, merci de m’avoir répondu. Je pense que je me suis mai exprimé, et je vous prie de m’en excuser. J’ai installé le logiciel décrit dans l’article “wps mit dem esp8266” dans un ESP8266, et cela fonctionne parfaitement.
Ma question est la suivante : comment installer ce programme dans un ESP32 ?
Hallo, danke, dass Sie mir geantwortet haben. Ich glaube, ich habe mich vielleicht ausgedrückt, und ich entschuldige mich dafür. Ich habe die im Artikel “wps mit dem esp8266” beschriebene Software in einem ESP8266 installiert und sie funktioniert einwandfrei.
Meine Frage ist: Wie installiere ich dieses Programm in einem ESP32?
Vielen Dank für Ihre Hilfe. Aufrichtig
Andreas Wolter
@Bruno SAVORNIN: wenn Sie im Menü unter “Board” einen ESP32 eingestellt haben, sollten Sie im Menü unter “Beispiele” den Punkt WPS finden. Versuchen Sie es damit.
Bei Github finden Sie dazu das hier:
https://github.com/espressif/arduino-esp32/tree/master/libraries/WiFi/examples/WPS
Grüße,
Andreas Wolter
AZ-Delivery Blog
Bruno SAVORNIN
Bonjour, cela fonctionne parfaitement bien avec un ESP8266.
Je voudrais faire la même chose avec un ESP32, mais je me heurte à un message d’erreur lorsque je déclare “wifi.h” au lieu de “ESP8255wifi.h”.
Est-ce quelqu’un pourrait m’aider ? Merci. —> traduction via Google translate :
Hallo, es funktioniert perfekt mit einem ESP8266.
Ich würde das Gleiche gerne mit einem ESP32 machen, bekomme aber eine Fehlermeldung, wenn ich „wifi.h“ statt „ESP8255wifi.h“ deklariere.
Könnte mir jemand helfen? DANKE.
Gerald Lechner
@Tim: Der ESP8266 sollte sich die Zugangsdaten merken, wenn eine Verbindung erfolgreich hergestellt wurde. Wenn das nicht funktioniert, könnten Sie die Zugangsdaten nach erfolgreicher Anmeldung im EEPROM Speicher des ESP8266 speichern. Eine Beschreibung dazu finden Sie unter dieser URL:
https://dillinger-engineering.de/esp8266-eeprom-richtig-verwenden/2020/10/?cn-reloaded=1
Tim
Moin zusammen,
das einloggen über WPS klappt bei mir. Allerdings werden die Zugangsdaten “WiFi.SSID,WiFi.psk().c_str())” nicht gespeichert und sind beim nächsten Start leer (“Erase-Flash:” beim 2. mal natürlich nur auf “only Sketch). D. h. die Werte sind leer (”") und er loggt sich dadurch wieder per WPS ein.
Ich frage im Code an anderer Stelle WiFi.localIP().toString().c_str() und ESP.getChipId() ab. Hier sind auch beide leer. In einem anderen Modul mit “manueller” Einwahl mit SSID und Passwort bekomme ich were zurück.
Ich habe es mit verschiedenen Baudraten versucht. Immer gleiches Ergebnis. Was mache ich falsch?
Gerald Lechner
Das sollte kein Problem sein. Ich würde RXD benutzen, dann funktioniert die Ausgabe von Meldungen über die Serielle Schnittstelle weiterhin.
Jürgen Barnert
Vielen Dank für diesen schönen Artikel. Sehr clever. Ich habe aber ein Problem: D0 -D8 (GPIO 0,2,4,5,12,13,14,15,16) sind auf dem esp8266 belegt. Kann man für diesen Zweck (WPS) auch die GPIO 1 und 3 (RXD0 und TXDO) verwenden?
Juergen
Und wer
#define WPS D3
nimmt, braucht nicht mal einen zusätzlichen Button sondern kann den Flash-Button des NodeMCU benutzen.
Ulrich Engel
Hallo,
ich warte immer noch auf Unterstützung bei meinem Problem (s.o.)
MFG
4711engel
Hi,
ich habe nun den Fehler gefunden und den Sketch hochgeladen.
Im Serial Monitor erhalte ich aber folgende Meldungen:
“WPS Konfiguration gestartet
wifi_wps_enable
wps scan
build public key start
build public key finish
scandone
scandone
scandone
scandone
scandone
wifi_wps_disable
Keine Verbindung über WPS herstellbar
"
Was mache ich falsch?
Gruß aus Berlin
4711engel
Hi, interessantes Projekt. Dieses Neukompilieren in einem fremden Netz war immer lästig.
Ich habe Boards-Version 2.5.0 installiert und im Werkzeug-Menü beim Board “Erase-Flash:” auf Sketch + WiFi Settings gesetzt. Kompilieren läuft fehlerfrei durch. Nur beim Hochladen gibt eine Fehlermeldung.
“Arduino: 1.8.7 (Windows 7), Board: “NodeMCU 1.0 (ESP-12E Module), 80 MHz, Flash, Disabled, 4M (3M SPIFFS), v2 Lower Memory, Disabled, None, Sketch + WiFi Settings, 115200”
Build-Optionen wurden verändert, alles wird neu kompiliert
Der Sketch verwendet 299420 Bytes (28%) des Programmspeicherplatzes. Das Maximum sind 1044464 Bytes.
Globale Variablen verwenden 32428 Bytes (39%) des dynamischen Speichers, 49492 Bytes für lokale Variablen verbleiben. Das Maximum sind 81920 Bytes.
error: failed sending 0xC0
error: failed sending 8 bytes
error: failed sending 36 bytes
error: failed sending 0xC0
error: failed sending 0xC0
error: failed sending 8 bytes
error: failed sending 36 bytes
error: failed sending 0xC0
error: failed sending 0xC0
error: failed sending 8 bytes
error: failed sending 36 bytes
error: failed sending 0xC0
error: failed sending 0xC0
error: failed sending 8 bytes
error: failed sending 36 bytes
error: failed sending 0xC0
error: failed sending 0xC0
error: failed sending 8 bytes
error: failed sending 36 bytes
error: failed sending 0xC0
error: failed sending 0xC0
error: failed sending 8 bytes
error: failed sending 36 bytes
error: failed sending 0xC0
error: failed sending 0xC0
error: failed sending 8 bytes
error: failed sending 36 bytes
error: failed sending 0xC0
error: failed sending 0xC0
error: failed sending 8 bytes
error: failed sending 36 bytes
error: failed sending 0xC0
error: failed sending 0xC0
error: failed sending 8 bytes
error: failed sending 36 bytes
error: failed sending 0xC0
warning: espcomm_sync failed
error: espcomm_open failed
error: espcomm_open failed
"
Habt Ihr einen Tip für mich
Vielen Dank und Gruß aus Berlin
Alex
Hallo,
geht das auch mit dem ESP8266-01 Modul, das Sie verkaufen?
Am besten nur mit den AT-Befehlen, ohne dass ich die Firmware des Moduls verändern muss?
DaMich
Einfach genial!!!
