Dubbele H-Bridge DC Motor Controller Board Module AZ-L298N | compatibel met Arduino

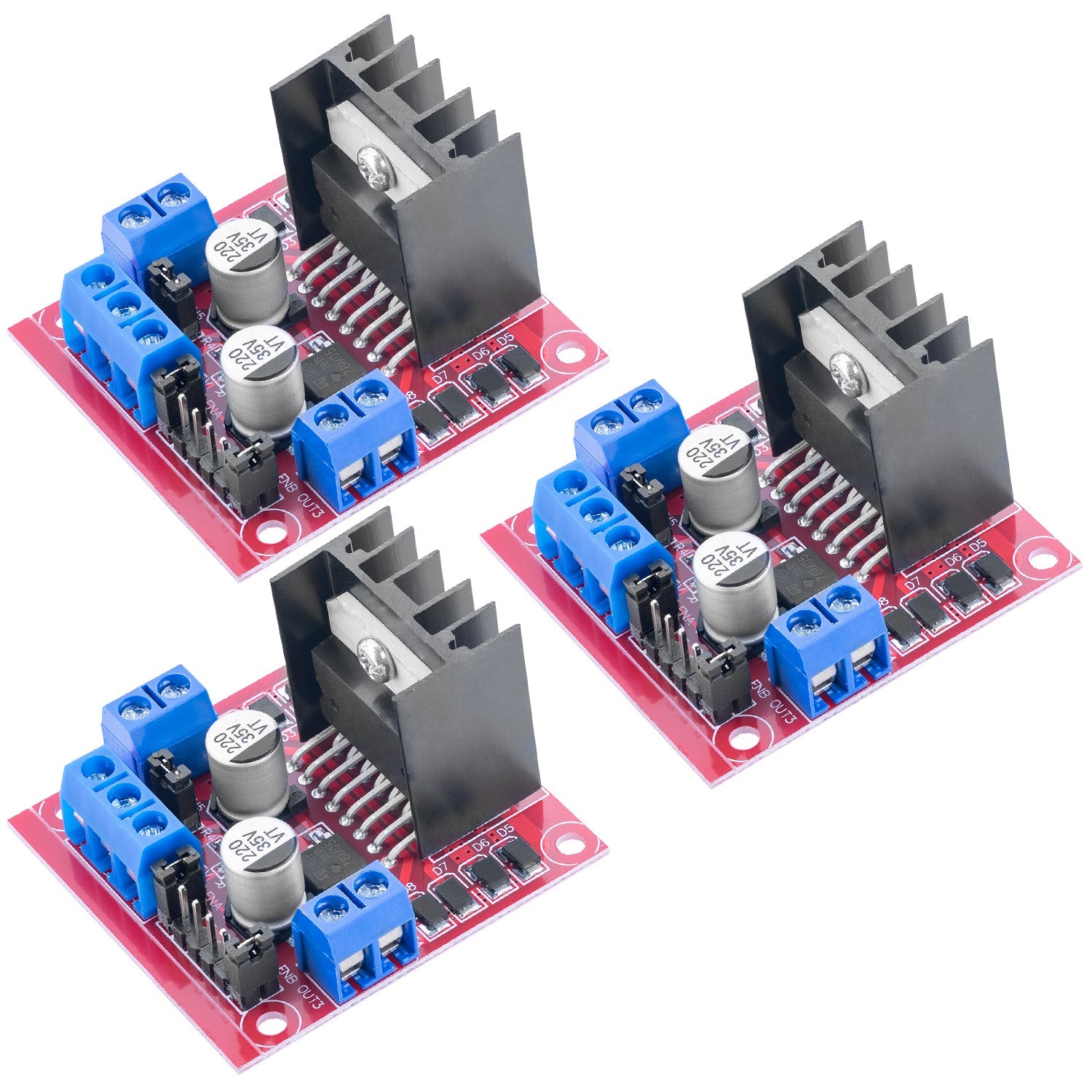

Size: 1x Set
Prijs:
Speciale prijs€7.99

incl. BTW

Voorraad:
Slechts 10 beschikbaar

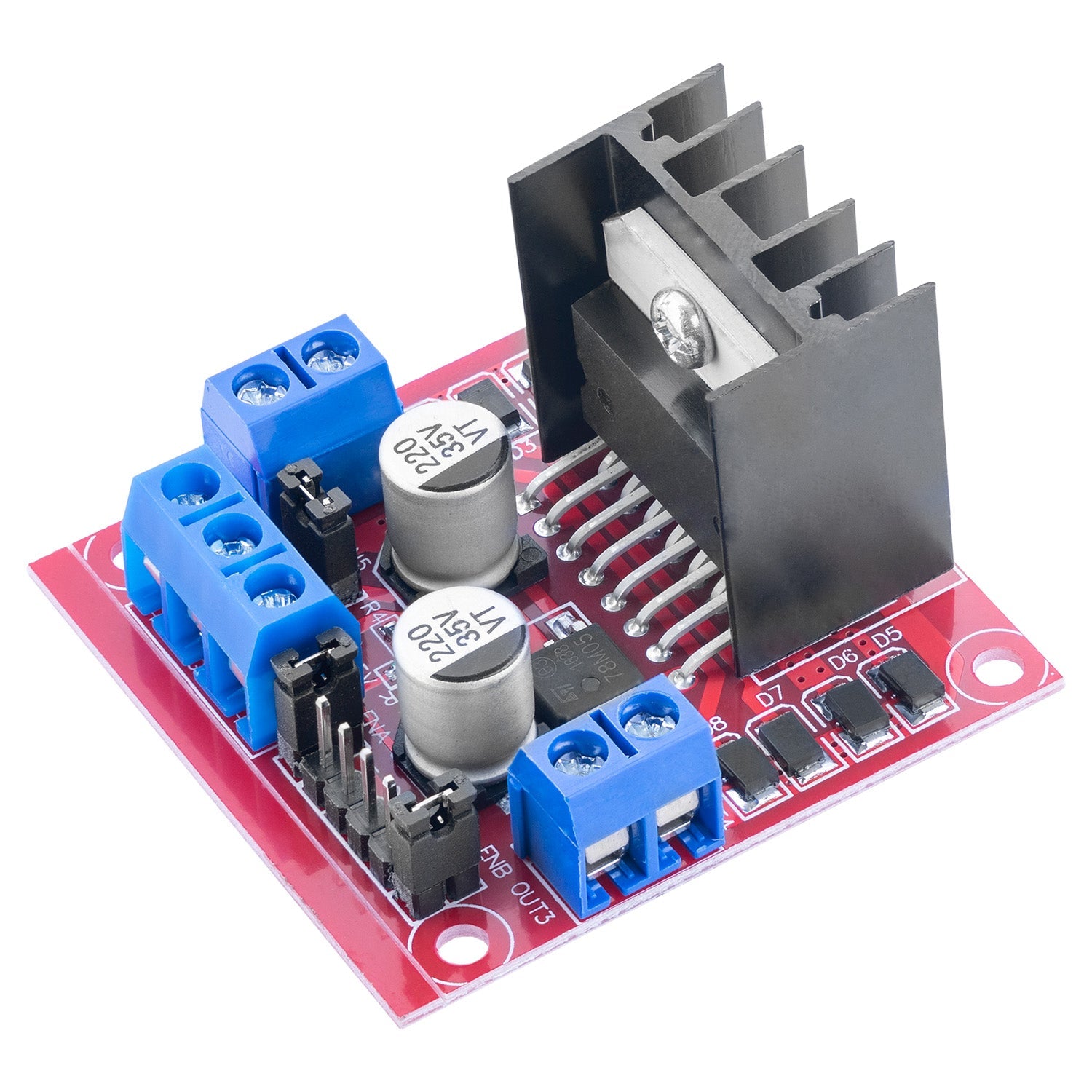

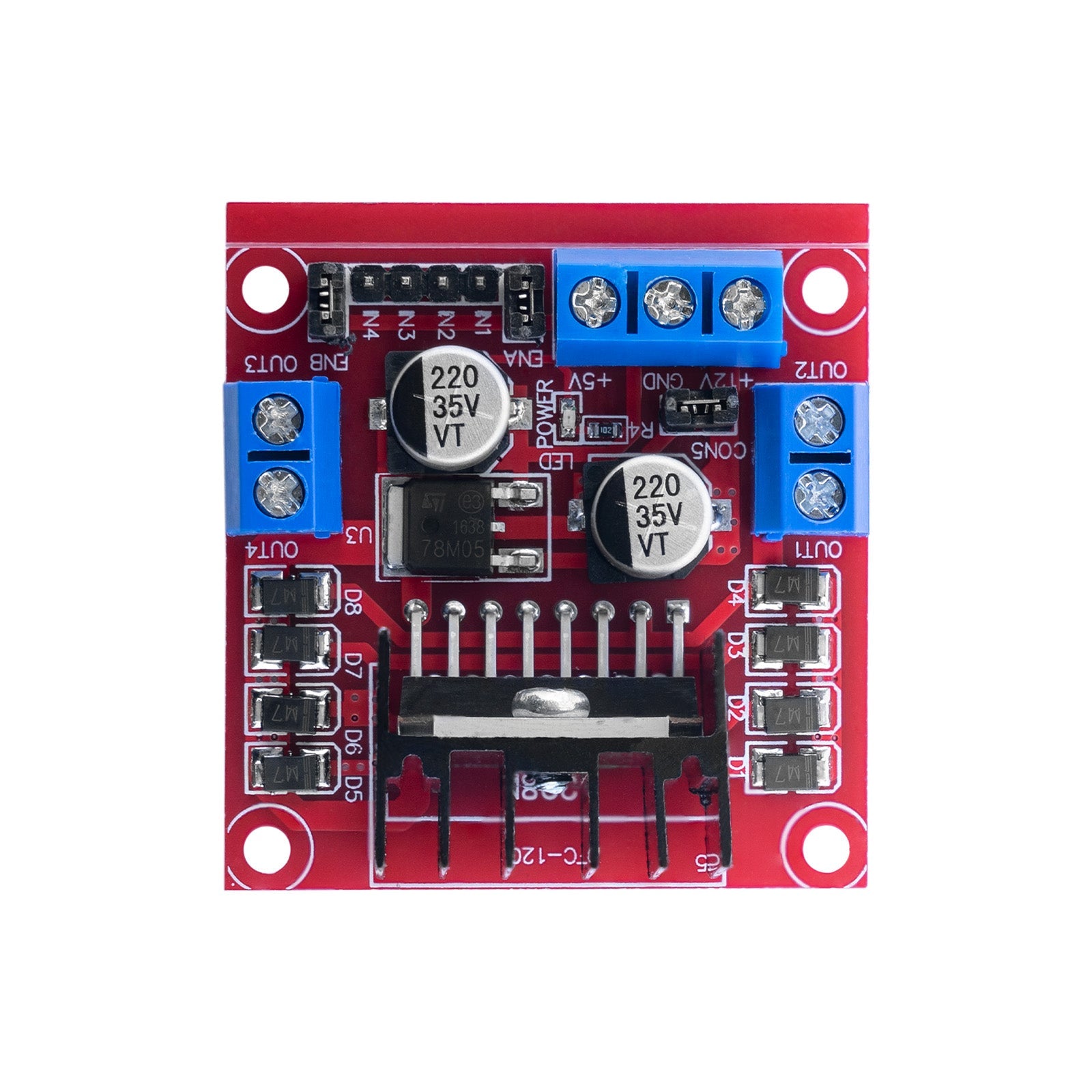

✅ Onze dubbele H-Bridge DC-motorcontroller is een bord dat u kunt gebruiken om DC-motoren te besturen. De module gebruikt een AZ-L298N en heeft beschermende diodes.
✅ Logische spanning 5V, werkende spanning 5V-35V, aandrijfstroom 2A. Maximaal vermogen 25W. De grootte van de motorcontroller is 43×43×27 mm, 1.69×1.69×1.06".
✅ Onze DC Motor Controller is ideaal voor doe -het -zelfprojecten zoals robots, CNC -machines of andere gebouwen van dit soort.
✅ Alles in één: Als de motorspanning boven 7V is, is er geen extra externe voeding nodig voor de motorbestuurder.

Belangrijke downloads en links

Beschrijving

Ons product kan in diverse micro-elektronica projecten door u worden gebruikt. Het is geschikt voor zowel beginners als geavanceerde gebruikers. Breng wat beweging in uw huis!

Technische kenmerken:

  • Motor control IC: L298N
  • Werkende voltagewaaier: 5-35V
  • Ononderbroken stroom per kanaal: 2A
  • PCB grootte: 44 x 47 x 28 mm
  • Gewicht: 24g
  • Dubbele H-brugschakeling voor het aansturen van 2 gelijkstroommotoren of 1 stappenmotor
  • PWM snelheidsregeling voor elk kanaal
  • Ingebouwde 5V spanningsregelaar voor de voeding van andere componenten
  • Ingebouwde LED-indicatoren voor motor- en modulestatus

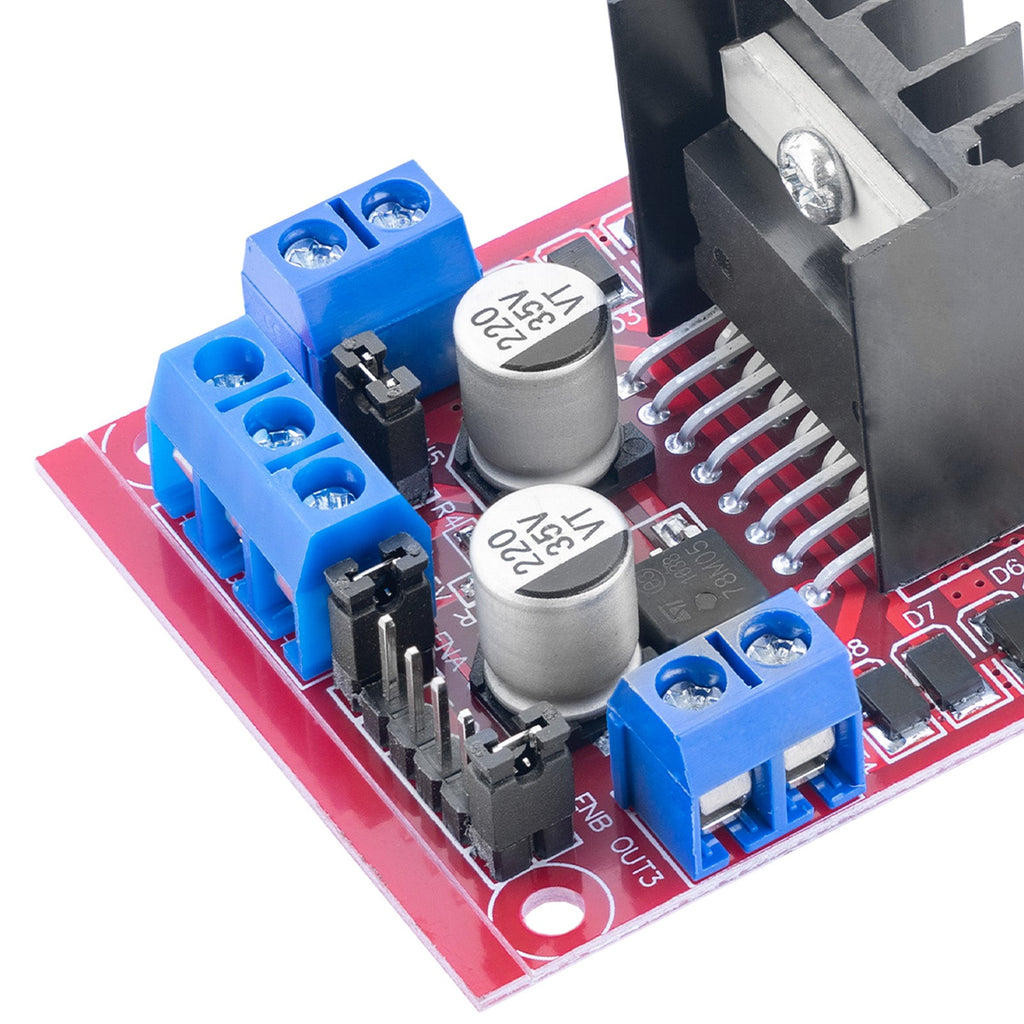

  • Schroefklemmen voor eenvoudige aansluiting van motor en voeding
  • Compatibel met een groot aantal microcontroller boards, waaronder Arduino

Algemene toepassing

De motordriver kan worden gebruikt in een groot aantal projecten, waaronder huisautomatisering, landbouwautomatisering en andere toepassingen die motorbesturing vereisen.

Gebruik van de interne spanningsregelaar

De driver is uitgerust met een interne spanningsregelaar. Zolang de ingangsspanning voor de motoren hoger is dan 7V, voorziet deze regelaar de driver van 5V. De regelaar heeft ook een 5V uitgang. Deze kan worden gebruikt om een microcontroller of ander apparaat in combinatie met de driver van stroom te voorzien. Als de ingangsspanning lager is dan 7 V, moet de jumper op de printplaat worden verwijderd. Hierdoor wordt de controller uitgeschakeld en wordt de voormalige 5V-uitgang een 5V-ingang. Het voeden van de ingang is niet optioneel, de 5V is nodig om de driver goed te laten werken.
