Nu wordt het serieus. We beginnen met een uitgebreid project, we willen beginnen met de ArduiTouch ArduiTouch een SmartHome-bedieningspaneel dat maximaal 32 externe apparaten kan beheren op basis van ESP8266. Elk van deze apparaten kan maximaal 8 kanalen gebruiken voor communicatie. Zodat u zien waar de reis naartoe gaat, deze keer heb ik besloten om een rudimentair maar volledig functioneel prototype te maken en beschikbaar te maken voor download.

Dit wordt gevolgd door blogposts met gedetailleerde uitleg van de gebruikte protocollen en programma's. Omdat het hele project bestaat uit een verscheidenheid aan bestanden, zal ik niet publiceren van de code in dit bericht, maar zal het beschikbaar maken voor download op GitHub. De repository TouchEvent bevat een bibliotheek die door mij is ontwikkeld voor het handige beheer van TouchScreen-evenementen, de repository ATMessageBuffer bevat bibliotheken voor een berichtbuffer voor gegevensoverdracht en ten slotte de repository ATSmartHome ATSmartHomehet bevat een database als basis voor dit project, evenals voorbeeldprogramma's voor het Smart Home hoofdkantoor en voor een eenvoudige klant voor temperatuurmeting.

Om het prototype te bouwen, heb je een ArduiTouch ArduiTouch Met ESP32-processor evenals voor de temperatuursensor op afstand. D1Mini D1Mini of een andere ESP8266-module en een of twee DS18B20 Temperatuursensor. Het volgende circuit wordt gebruikt voor de temperatuursensor:



Voor de ArduiTouch moet u ook informatie verstrekken in deze Blog bericht Opmerking.

Vervolgens moeten de drie hierboven genoemde downloads worden opgehaald van GitHub. U kopieert gewoon de uitgepakte mappen naar de Arduino-bibliothekenmap.

In de voorbeelden voor ATSmartHome-master vindt u een Sketch ATSmartHome voor het bedieningspaneel en een ESP8266Device voor de sensor.

De schets voor het bedieningspaneel moet worden samengesteld met het bord "ESP32 Dev Module" van de voor de sensor met het bord "NodeMCU 1.0 (ESP-12F Module)". Nadat beide schetsen zijn gecompileerd en geüpload naar de respectievelijke modules, moeten we de volgende afbeelding op de ArduiTouch zien.

De onderste blauwe balk kan in eerste instantie zonder tekst zijn, maar dit moet veranderen zodra de temperatuursensor naar zijn waarden is verzonden. Wanneer de Smart Home Central gegevens van een onbekend apparaat ontvangt, wordt de id van het onbekende apparaat weergegeven in de onderste blauwe balk.

Als u twee keer snel achter elkaar op de onderste blauwe balk tikt (dubbelklik) moet de registratiepagina worden weergegeven. Let op, als de brug voor het programma te downloaden is nog steeds gesloten, het touchscreen werkt niet!

Als u dubbelklikt op de knop "Registreren", wordt het nieuwe apparaat geregistreerd en worden de metingen weergegeven. Als u dubbelklikt op de knop Terug, wordt de hoofdpagina opnieuw weergegeven zonder het apparaat te registreren.

Zodra het apparaat is geregistreerd, wordt deze informatie ook permanent opgeslagen in het SPI-bestandssysteem van de ESP32. Zodra het bedieningspaneel gegevens van de temperatuursensor heeft ontvangen, moet het volgende beeld zichtbaar zijn.

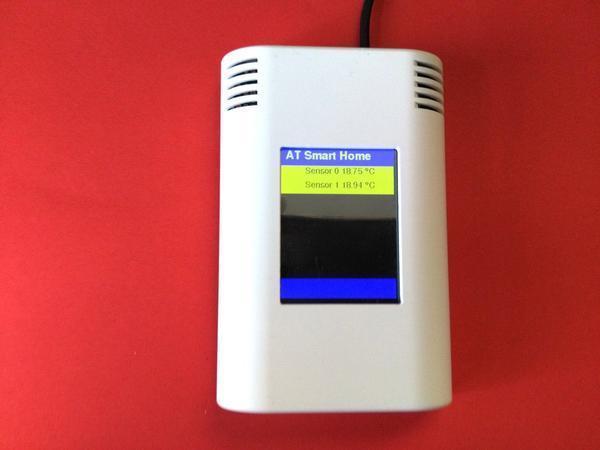

Wanneer de temperatuursensor nieuwe metingen ontvangt, wordt het display bijgewerkt. Aangezien het register permanent is opgeslagen, kan de ArduiTouch ook worden losgekoppeld van de voeding zonder de geregistreerde apparaten te vergeten.

Andere apparaten kunnen op dezelfde manier worden geregistreerd als beschreven. In deze prototypeversie kunnen de registratiegegevens in het SPI-bestandssysteem alleen worden verwijderd door opmaak. Om dit te doen, dubbelklikt u op de bovenste blauwe balk. De pagina Systeeminstelling moet worden weergegeven.

Dubbelklikken op "Format FS" maakt het bestandssysteem op en verwijdert alle bestanden. Wanneer de opmaak is voltooid, wordt de hoofdpagina opnieuw weergegeven. Als de temperatuursensor gegevens blijft verzenden, wordt deze herkend als een niet-herkend apparaat en wordt de id weergegeven in de onderste blauwe balk.

De schets voor de temperatuursensor is ingesteld om metingen te verzenden om de 10 seconden. Dit is erg handig voor het testen. Voor een real-world applicatie, deze tijd moet worden verhoogd tot vijf minuten of meer om het energieverbruik te minimaliseren.

Zoals u zien, hebben we hier een zeer eenvoudig Smart Home-bedieningspaneel, waar externe sensoren kunnen worden geregistreerd, waarvan de gemeten waarden vervolgens kunnen worden weergegeven.

Tot slot, een paar functies worden gerealiseerd in toekomstige versies.

  • Instelbare weergave van meetresultaten
  • Verschillende pagina's om de meetresultaten weer te geven
  • Gegevens van het bedieningspaneel verzenden naar externe apparaten (switch, dim)
  • Verbinding van het Smart Home-hoofdkantoor op het internet- en tijddisplay
  • Bediening via webpagina's
  • Verbinding met externe diensten zoals Cayenne
  • Uitbreiding van de hardware. De SD-kaartlezer op het aanraakscherm gebruiken om gegevens in te loggen
  • Definitie van triggerwaarden om acties te activeren, afhankelijk van gemeten waarden

en vele andere mooie dingen. Er zijn bijna geen grenzen aan de verbeelding.

Als u meer wilt weten over hoe dit prototype werkt, moet u mijn komende blogposts lezen. Als je vragen of problemen hebt, voeg dan gewoon een opmerking toe. Ik zal regelmatig inchecken en proberen om vragen zo snel mogelijk te beantwoorden.

DisplaysEsp-32Projekte für fortgeschritteneSensorenSmart home

23 Reacties

Günther Schmid

Günther Schmid

Hallo Freunde,

will mit dem AZ-Touch folgende Dinge realsieren ( aber ohne Phyton, wenns geht … )

Füllstand Zisterne abfragen ( Ultraschall oder TOF-Sensor )
Füllstand Heizöl abfragen ( Ultraschall oder TOF-Sensor )
Wetterstation: Temeratur, Feuchte, Luftdruck, Wettervorhersage muss nicht sein
Teich-Überwachung ( Pegel ), davon abhängig Frischwasser-Zufuhr einschalten ( Pegel ) , Skimmer einschalten ( zeitgesteuert )

gibt es dazu Tips von euch ?

Habe dazu den Blog verfolgt, aber irgendwann gehts in Richtung Micro-Phyton ( ohne das irgendwie erwähnt wird ), will das nicht lernen :_)
Oder habe ich was übersehen ?

Grüsse

Frank Carius

Frank Carius

Ich bezweifle aber, dass der Sensor aus dem D1Mini und den zwei DS18B20 mit der im Bild abgebildeten einzelnen AA-Batterie funktioniert. das sollten dann aber schon 2xAA sein, damit man so halbwegs auf die 3V kommt.

Gerald

Gerald

Hallo Jochen. Was du beschreibst klingt alles richtig. Auch der Registrierungs-Knopf, braucht einen Doppelklick, damit die Registrierung durchgeführt wird.

Jochen

Jochen

Habe alles gut hinbekommen. Zentrale läuft, kann aber keinen Temperaturfühler registrieren. Er wird zwar mit der MAC unten angezeigt, ich kann auch doppelklicken, aber dann kann ich auf Registrierung klicken, ohne das etwas passiert. Was mache ich noch falsch? Zurück geht auch ohne Probleme.

Robert

Robert

Hallo,
ich habe auch Probleme bei der Inbetriebnahme des Displays gehabt. Ich arbeite jetzt bei der Installation mit beiden Softwareständen ( ATSmarthome und SmarthomeV2 (V:0.5)).
Zuerst spiele ich die alte Software auf und formatiere den SPIFF, anschließend spiele ich die neue Software auf. Mit Glück melden sich dann die Sensoren nach und nach. (Sie laufen alle !).
Bem.: am Anfang meldeten alle Dev Kits BROWNOUT Fehler. ( Ich hatte 10 St. ausprobiert!)
Zu meiner Entwicklungsumgebung gehört auch ein USB 10-fach Verteiler mit Netzteil (5V/1A!!).
Bei den ESP8266 Modulen reichte diese Spg. aus, nicht so bei den ESP32.
Nachgemessen, die Spg. brach auf 4,75V zusammen! → also SNT mit regelbarer 5V Ausgangsspannung verwendet und auf ca. 5,35V gestellt. (die Verluste des Spannungsreglers (Linearregler) auf dem Dev Kit
sind zu hoch,braucht minimal mehr Spg. als aus der USB Buchse kommt).

Peter IBK

Peter IBK

Sehr geehrter Herr Lechner,
ich habe die SmartHome Zentrale zusammengebaut und möchte nun den Sketch V2 für ESP32 draufladen.
Leider erscheint beim Kompilieren immer die Fehlermeldung
‘AT_Database’ does not name a type

Leider finde ich keine Erklärung für diesen Fehler.
Mit der Bitte um Hilfe
Mit freundlichen Grüßen

Walter

Walter

Schönen guten Abend für alle, die sich zur später Stunde noch mit Arduino befassen.
Ich habe vor 2 Tagen einen Beitrag gepostet über das neue GUIO für den ATSmartHome Server.
Leider konnte ich dem Display keinen müden Pixel entlocken.
Aber, wie immer liegt der Fehler fast immer zwischen den Augen.
Wenn ich den Script etwas genauer unter die Lupe genommen hätte, wäre ich darauf gekommen.
In der Deklarierung der ATSmartHomeV2.ino steht:
#define ARDUITOUCH_VERSION 0 //0 for older 1 for new with PNP Transistor
Je nachdem, welcher Transistor zur Ansteuerung des Display verwendet wurde, ist 0 oder 1 einzutragen. Ihr seht, manchmal steht man sich selbst auf der Leitung.
Zum neuen GUI:
Das, was uns Gerald Lechner hier für ein Instrument zur Verfügung stellt, ist ein mächtiges Werkzeug.
Es ist eine Grundlage, die man sich bedarfsgerecht ausbauen kann.
Probiert es aus, ich glaube, auch Ihr werdet begeistert sein.
Ich wünsche Euch ein schönes Wochenende und bleibt gesund!
LG Walter

Walter

Walter

// Zitat: ++++++++++++++++++++++++++++++++++++++++++++++++++++++++
Nachricht von Peter:
Ich habe bei der Inbetriebnahme der Zentrale noch einen Stein im Getriebe gefunden.
Das Display bleibt finster.
Grund: Das Layout wurde geändert, zur Stromversorgung der Display Beleuchtung wird bei den neuen Leiterplattenversion ein PNP-Transistor eingesetzt. Das Signal aus dem ESP wird beim Aktivieren auf HIGH gesetzt, das ist falsch. LOW steuert den Transistor durch!
Abhilfe: Entweder die Ansteuerung in der Software, z.B ATDisplay.h oder in der bertreffenden .ino ändern, oder einen NPN-Transistor einsetzen.
LG Peter
Gerald

Gerald
März 12, 2019 at 19:27pm

Der fehlerhafte Link ist korrigiert
// Ende Zitat ++++++++++++++++++++++++++++++++++++++++++++++++++++++++

In der ATSmartHomeV2.ino scheint ebenso dieser Fehler zu sein.
(ATSmartHomeV2.ino vom Dienstag, ‎25. ‎Februar ‎2020, ‏‎22:36:47)
Nach der Inbetriebnahme leuchtet das Display kurz auf und bleibt dann dunkel.
Im seriellen Monitor kann man jedoch die Initialisierung incl. des Empfangs eines Sensor erkennen.
// Auszug aus den seriellen Monitor+++++++++++++++++++++++++++++++++++++++
ets Jun 8 2016 00:22:57

rst:0×1 (POWERON_RESET),boot:0×1b (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0×00,q_drv:0×00,d_drv:0×00,cs0_drv:0×00,hd_drv:0×00,wp_drv:0×00
mode:DIO, clock div:1
load:0×3fff0018,len:4
load:0×3fff001c,len:1216
ho 0 tail 12 room 4
load:0×40078000,len:10864
load:0×40080400,len:6432
entry 0×400806b8
Start
RAM available 266100
SPIFFS loaded
bc:dd:c2:14:93:29
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
00:00:00:00:00:00
Got message from bc:dd:c2:14:93:29 = device 0
Click
Click
Click x = 71 y= 114 line = 3 column = 0
Click x = 84 y= 168 line = 6 column = 0
Click x = 78 y= 207 line = 8 column = 0
Click x = 75 y= 248 line = 10 column = 0
//Ende Auszug+++++++++++++++++++++++++++++++++++++++++++++++++++++++
Wie man sehen kann, werden auch Click Ereignisse schön dargestellt.
Wo jedoch der Fehler im dunklen Monitor liegt, habe ich noch nicht gefunden.
Vielleicht kann mir jemand dabei helfen?!
LG Walter

Walter

Walter

Diese Blogserie hat mich sehr interessiert. Da ich nun Rentner bin und Freiraum habe, habe ich die Version 1 aufgebaut und mit entsprechenden Sensoren über ESP12E versorgt. Nach anfänglichen Schwierigkeiten (Display blieb dunkel und diverse Fehler beim Kompelieren) läuft das Projekt jetzt ganz gut.
Das Händling des Touchdisplay ist gewöhnungsbedürftig.
Im Blogbeitrag 5 wurde ein neues GUI vorgestellt, welches in der Version V2 eingearbeitet sein soll.
Derzeitig bin ich dabei dies zu installieren.
wenn es läuft werde ich mich wieder melden.
Viel Spaß euch allen beim Programmieren – und bleibt gesund!!!

Thomas

Thomas

Hallo. Ich bekomme es leider nicht hin, die Datei ESP8266Device zu kompilieren. Die ArduinoIDE bricht immer wieder mit jeder Menge Fehlermeldungen ab. Leider weiß ich auch nicht, wo ich ansetzen soll.
Beispiele: undefined reference to `sscanf’, undefined reference to `esp_now_init’ und jede Menge weitere Meldungen mit ‘esp_now…’
Kann mit irgendwer weiterhelfen? Blicke nicht durch, was das Problem ist.
Danke

Andre

Andre

Kann mir mal einer erklären was das mit Kanal 0 (WLAN Kanal) bedeutet?? Meine Fritzbox hat keinen Kanal 0. (Benötigt die Zentrale WLAN???)

Sven Hesse

Sven Hesse

Hallo zusammen,

die Serie mit der SmartHome Zentrale finde ich persönlich super. So kann man sich in die Materie einarbeiten und muss es zwangsläufig auch, weil hier noch sehr viele Fehler enthalten sind.
Momentan arbeite ich daran, der Zentrale den Umgang mit 2 ESP8266 mit jeweils 4 und 8 Kanälen beizubringen, denn auch in der neuen Version sind maximal 8 Kanäle möglich.

Datahardy

Datahardy

Beim Kompilieren bin ich ebenfalls über den Fehler bei
database.clearDevices(ATDEVICEFILE);
gestolpert.
Nun, es liegt daran, dass die Funktion kein Argument erwartet, sondern zum Entfernen derselben schlicht und einfach über die registrierten Devices iteriert wird. Also in der ATDisplay.h im Sketch bitte ATDEVICEFILE löschen.

Wenn man ein aktuelles ArduiTouch verwendet bitte auch die Kommentarzeichen entfernen, wie nachfogend dargestellt.

//Shoud be defined if a Ardui-Touch version 01-02 or higher is used
#define ARDUITOUCH0102

Viel Erfolg
Datahardy

Christian

Christian

Wenn ich ESP8266Device versuche zu kompilieren erhalte ich die Fehlermeldung
" ‘class EspClass’ has no member named ‘rtcUserMemoryWrite’ ". Hat jemand eine Idee wie ich das Problem lösen kann? Ich benutze die Arduino Version 1.8.10.

Vielen Dank schon mal soweit

Christian

Steffen

Steffen

Hallo, ich bin auch dabei, mir eine SmartHome-Zentrale aufzubauen.
Dabei geht es mir später um die Aufzeichnung der Temperaturwerte an meiner Heizungsanlage.
Bei der Compilierung des Sketches bin ich über den gleichen Fehler wie Andreas gestolpert.
Es gibt ein Problem mit dem Befehl:
database.clearDevices(ATDEVICEFILE)

Wenn dieser Befehl ausgeklammert wird, läuft der Sketch durch.
Gerald, kannst Du uns helfen?

Viele Grüße aus Potsdam
Steffen

Andreas

Andreas

Danke für das interessante Projekt.
Dazu eine Frage. Beim compilieren erhalte ich nur eine Fehlermeldung. Wenn ich die Zeile ausklammere, läuft der Compiler ohne Fehler durch. Warum aber entsteht der Fehler:

database.clearDevices(ATDEVICEFILE);
in der Datei ATDisplay.h

Der Fehler lautet:
In file included from C:\Users\anbau\AppData\Local\Temp\arduino_modified_sketch_946137\ATSmartHome.ino:4:0:

C:\Users\anbau\Documents\arduino-1.8.10\libraries\ATSmartHome-master/AT_Database.h:190:11: note: candidate: boolean AT_Database::clearDevices()

boolean clearDevices();

C:\Users\anbau\Documents\arduino-1.8.10\libraries\ATSmartHome-master/AT_Database.h:190:11: note: candidate expects 0 arguments, 1 provided

Hat jemand vielleicht einen Tipp, wo ich da suchen muss? Ich bin ratlos.

Viele Grüße aus Hamburg,
Andreas

Prechtl

Prechtl

Hallo brauche mal Hilfe :

Hardware : ArduiTouch mit AMICA V2.
Arduino IDE 1.8.5
TouchEventDemo läuft (nach dem ich die PINs richtig zugeordnet habe)

Das Sketch des ATSmartHome gibt nur Fehlermeldungen beim Kompillieren.

Und das für 70 € Hardware
Bin nicht ganz neu in diesem Bereich aber das geht mir nicht ein.

Also nach dem ich ALLE Repositorys geladen und und alle Lybraris überprüft habe
Fehlermeldungen. beim Kommpilieren.
z.B

In file included from C:\Users\Dev2\AppData\Local\Temp\arduino_modified_sketch_565310\ATSmartHome.ino:21:0:

ATWiFi.h:20: error: ‘esp_now_peer_info_t’ does not name a type

esp_now_peer_info_t info; ^

sketch\ATWiFi.h: In function ‘void initWiFi()’:

ATWiFi.h:26: error: ‘class WiFiClass’ has no member named ‘mode’

WiFi.mode(WIFI_AP_STA); ^

ATWiFi.h:26: error: ‘WIFI_AP_STA’ was not declared in this scope

WiFi.mode(WIFI_AP_STA); ^

ATWiFi.h:27: error: ‘class WiFiClass’ has no member named ‘softAP’

WiFi.softAP(“ATSmartHome”,APPWD,APCHANNEL,0); ^

sketch\ATWiFi.h: At global scope:

ATWiFi.h:54: error: ‘esp_err_t’ has not been declared

void printESP_Now_Err (String prefix, esp_err_t err) { ^

sketch\ATWiFi.h: In function ‘void printESP_Now_Err(String, int)’:

ATWiFi.h:56: error: ‘ESP_ERR_ESPNOW_BASE’ was not declared in this scope

case ESP_ERR_ESPNOW_BASE: Serial.println(prefix+" ESPNOW error number base"); break; ^

ATWiFi.h:57: error: ‘ESP_ERR_ESPNOW_NOT_INIT’ was not declared in this scope

case ESP_ERR_ESPNOW_NOT_INIT: Serial.println(prefix+"ESPNOW is not initialized"); break; ^

ATWiFi.h:58: error: ‘ESP_ERR_ESPNOW_ARG’ was not declared in this scope

case ESP_ERR_ESPNOW_ARG: Serial.println(prefix+"Invalid argument"); break; ^

ATWiFi.h:59: error: ‘ESP_ERR_ESPNOW_NO_MEM’ was not declared in this scope

case ESP_ERR_ESPNOW_NO_MEM: Serial.println(prefix+"Out of memory"); break; ^

ATWiFi.h:60: error: ‘ESP_ERR_ESPNOW_FULL’ was not declared in this scope

case ESP_ERR_ESPNOW_FULL: Serial.println(prefix+" ESPNOW peer list is full"); break; ^

ATWiFi.h:61: error: ‘ESP_ERR_ESPNOW_NOT_FOUND’ was not declared in this scope

case ESP_ERR_ESPNOW_NOT_FOUND: Serial.println(prefix+"ESPNOW peer is not found"); break; ^

ATWiFi.h:62: error: ‘ESP_ERR_ESPNOW_INTERNAL’ was not declared in this scope

case ESP_ERR_ESPNOW_INTERNAL: Serial.println(prefix+"Internal error"); break; ^

ATWiFi.h:63: error: ‘ESP_ERR_ESPNOW_EXIST’ was not declared in this scope

case ESP_ERR_ESPNOW_EXIST: Serial.println(prefix+"ESPNOW peer has existed"); break; ^

ATWiFi.h:64: error: ‘ESP_ERR_ESPNOW_IF’ was not declared in this scope

case ESP_ERR_ESPNOW_IF: Serial.println(prefix+"Interface error"); break; ^

sketch\ATWiFi.h: At global scope:

ATWiFi.h:71: error: ‘esp_err_t’ does not name a type

esp_err_t addPeer(const uint8_t mac6) { ^

sketch\ATWiFi.h: In function ‘void readESPNow(const uint8_t*, const uint8_t*, int)’:

ATWiFi.h:93: error: ‘esp_err_t’ was not declared in this scope

esp_err_t err; ^

ATWiFi.h:93: error: expected ‘;’ before ‘err’

esp_err_t err; ^

ATWiFi.h:121: error: ‘err’ was not declared in this scope

err = addPeer(mac_addr); ^

ATWiFi.h:121: error: ‘addPeer’ was not declared in this scope

err = addPeer(mac_addr); ^

ATWiFi.h:122: error: ‘ESP_OK’ was not declared in this scope

if (err == ESP_OK) { ^

ATWiFi.h:123: error: invalid conversion from ‘const uint8_t* {aka const unsigned char*}’ to ‘u8* {aka unsigned char*}’ [-fpermissive]

err = esp_now_send(mac_addr, buf, sz); ^

In file included from sketch\ATWiFi.h:5:0,

from C:\Users\Dev2\AppData\Local\Temp\arduino_modified_sketch_565310\ATSmartHome.ino:21:

C:\Users\Dev2\Documents\Arduino\libraries\ATSmartHome-master/esp_now.h:53:5: error: initializing argument 1 of ‘int esp_now_send(u8*, u8*, int)’ [-fpermissive]

int esp_now_send(u8 *da, u8 *data, int len); ^

In file included from C:\Users\Dev2\AppData\Local\Temp\arduino_modified_sketch_565310\ATSmartHome.ino:21:0:

sketch\ATWiFi.h: In function ‘void sendData(uint16_t)’:

ATWiFi.h:136: error: ‘esp_err_t’ was not declared in this scope

esp_err_t err; ^

ATWiFi.h:136: error: expected ‘;’ before ‘err’

esp_err_t err; ^

ATWiFi.h:149: error: ‘err’ was not declared in this scope

err = addPeer(buf); ^

ATWiFi.h:149: error: ‘addPeer’ was not declared in this scope

err = addPeer(buf); ^

ATWiFi.h:150: error: ‘ESP_OK’ was not declared in this scope

if (err == ESP_OK) { ^

sketch\ATWiFi.h: In function ‘boolean initESPNow()’:

ATWiFi.h:160: error: ‘ESP_OK’ was not declared in this scope

boolean result = (esp_now_init() == ESP_OK); ^

ATWiFi.h:161: error: ‘info’ was not declared in this scope

info.channel = APCHANNEL; ^

ATWiFi.h:163: error: invalid conversion from ‘void ()(const uint8_t, const uint8_t*, int) {aka void ()(const unsigned char, const unsigned char*, int)}’ to ‘esp_now_recv_cb_t {aka void ()(unsigned char, unsigned char*, unsigned char)}’ [-fpermissive]

if (result) esp_now_register_recv_cb(readESPNow); ^

In file included from sketch\ATWiFi.h:5:0,

from C:\Users\Dev2\AppData\Local\Temp\arduino_modified_sketch_565310\ATSmartHome.ino:21:

C:\Users\Dev2\Documents\Arduino\libraries\ATSmartHome-master/esp_now.h:50:5: error: initializing argument 1 of ‘int esp_now_register_recv_cb(esp_now_recv_cb_t)’ [-fpermissive]

int esp_now_register_recv_cb(esp_now_recv_cb_t cb); ^

C:\Users\Dev2\AppData\Local\Temp\arduino_modified_sketch_565310\ATSmartHome.ino: In function ‘void setup()’:

ATSmartHome:35: error: no matching function for call to ‘fs::FS::begin(bool)’

if (SPIFFS.begin(FORMAT_SPIFFS_IF_FAILED)) Serial.println(F(“SPIFFS loaded”)); ^

C:\Users\Dev2\AppData\Local\Temp\arduino_modified_sketch_565310\ATSmartHome.ino:35:43: note: candidate is:

In file included from C:\Users\Dev2\AppData\Local\Temp\arduino_modified_sketch_565310\ATSmartHome.ino:1:0:

C:\Users\Dev2\AppData\Local\Arduino15\packages\esp8266\hardware\esp8266\2.4.2\cores\esp8266/FS.h:107:10: note: bool fs::FS::begin()

bool begin(); ^

C:\Users\Dev2\AppData\Local\Arduino15\packages\esp8266\hardware\esp8266\2.4.2\cores\esp8266/FS.h:107:10: note: candidate expects 0 arguments, 1 provided

exit status 1
‘esp_now_peer_info_t’ does not name a type

Allso wie gehts weiter. Könnte mir jemand Hilöfestellung geben.
Komm alleine nicht weiter.
Danke
Thomas

Peter Necas

Peter Necas

Ich habe bei der Inbetriebnahme der Zentrale noch einen Stein im Getriebe gefunden.
Das Display bleibt finster.
Grund: Das Layout wurde geändert, zur Stromversorgung der Display Beleuchtung wird bei den neuen Leiterplattenversion ein PNP-Transistor eingesetzt. Das Signal aus dem ESP wird beim Aktivieren auf HIGH gesetzt, das ist falsch. LOW steuert den Transistor durch!
Abhilfe: Entweder die Ansteuerung in der Software, z.B ATDisplay.h oder in der bertreffenden .ino ändern, oder einen NPN-Transistor einsetzen.
LG Peter

Gerald

Gerald

Der fehlerhafte Link ist korrigiert

Eber37

Eber37

Interessantes Projekt für begrenztes SmartHome (Garten oder Garage).
Auf jeden Fall etwas zu Lernen.

Ich wollte mir den Hinweis zum ArduiTouch im “Blog Beitrag” ansehen.
Über den angezeigten Link komme ich jedoch nur zum Login für Shopify.

Ich würde mir eine Übersichtsseite wünschen, mit der ich schrittweise das Projekt nachbauen und weiter verfolgen kann.

Adi

Adi

UP Netzteil: z.B: RECOM AC/DC-Unterputz-Netzteil RAC03-3.3SER/277, 3,3 V DC, 900 mA, teuer aber sicher.

Thomas

Thomas

Bitte vergiss nicht, einen einfachen Schalter einzubauen. Das ist manchmal nicht so einfach.

Bernd

Bernd

Ich kann schon jetzt sagen super Blogserie, danke :)

Was ist denn eine sinnvolle fest UP installierbare Stromversorgung bei der nicht das haus abbrennt? ne Steckdose mit USB port?

Laat een reactie achter

Alle opmerkingen worden voor publicatie gecontroleerd door een moderator

Aanbevolen blogberichten

  1. ESP32 jetzt über den Boardverwalter installieren - AZ-Delivery
  2. Internet-Radio mit dem ESP32 - UPDATE - AZ-Delivery
  3. Arduino IDE - Programmieren für Einsteiger - Teil 1 - AZ-Delivery
  4. ESP32 - das Multitalent - AZ-Delivery
