My I2C display adapter doesn't work ...

In the past few days, we have received more and more support requests for our I2C display adapter.

Even if you follow the example in the eBook closely, there seem to be modules that don't want to display anything.

We will of course expand the eBook with the suggested solutions shown below.

There can be several reasons for this.

If the display lights up but no characters appear, the contrast may be set too low.

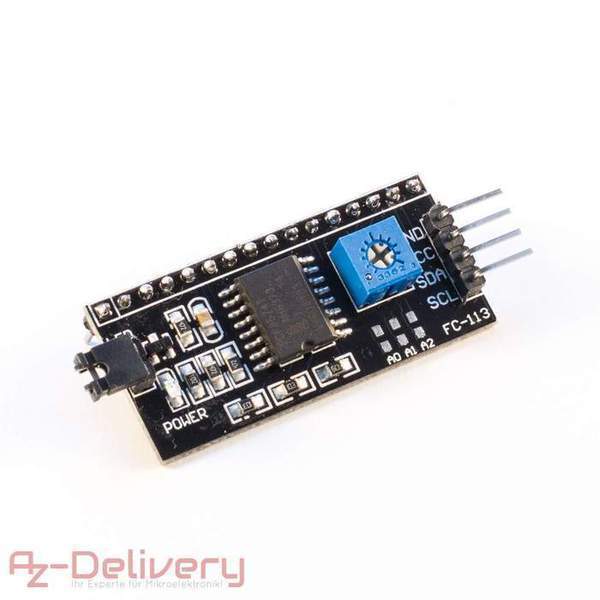

You can set this directly on the adapter board with a small screwdriver.

If this does not help, you have probably received an adapter with the new I²C address.

In our eBook the address 0x27 is used. However, some boards use the address 0x3F.

In the example, it is sufficient to change the address to 0x3F:


LiquidCrystal_I2C lcd(0x3F,2,1,0,4,5,6,7,3,POSITIVE);  // Set the LCD I2C address

Now the display should work.


A little hint:

The library i2cdetect by Mike Causer helps to find out the I²C addresses of connected modules. This checks the I²C bus and lists all responding addresses.

can be found at or via the library manager.


Nice start to the weekend and see you tomorrow!









ich habe einige 16×2 lcd displays bekommen (5v)
da ich diese über i2c anschliessen will habe ich diesen Adapter gekauft.
Angeschlossen an den RPi über einen Multiplexer (TCA9548A) der mit 3,3V läuft.

Wenn ich das Display mit 3.3V betreibe funktioniert alles, ausser dass es viel zu dunkel ist (fast keinen Kontrast) Wenn das Display mit 5V läuft ist die Helligkeit gut und der Kontrast auch. ABER die Addresse des Adapters wird nicht mehr gefunden. Also ist das Display nicht ansteuerbar.

Andere Sensoren laufen mit 5V problemlos (zB HDC1080)

Für Hilfe oder einen Tip wäre ich dankbar.
Mit freundlichen Grüßen jowa

John Kinchin

John Kinchin

I have just bought 3 HD44780 LCD displays with I2C-Display-Adapter which I cannot get to display as of yet. I noticed that you have an ebook available for the displays. I will be running a course for physics teachers in October and will use these displays with the if I can get them to display easily. How can I obtain a copy of the ebook, especially if it allows me to get these working.
Many thanks
John kinchin
Ps sorry for writing this in english

Andre Moißl

Andre Moißl

Super! Das mit dem Kontrast war die Lösung :)

Leider hat es mich zwei Stunden meines Lebens gekostet, da ich den Fehler an ganz anderer Stelle vermutet habe. Das e-Book kann man mindestens seit einigen Tagen nicht herunterladen, da es laut Meldung im Aufbau ist. Vielleicht wäre es für andere Kunden hilfreich, wenn die Tipps mit ins Startertutorial aufgenommen werden? (

Es funktioniert nun bestens. Vielen Dank für die Tipps :)

Freundliche Grüße
André Moißl
